Netty 之 TCP 黏包与拆包

昨天在进行 netty NIO 学习时发现的，如果 client 连续不断的向 server 发送数据包时， server 接收的数据会出现两个数据包粘在一起的情况，这就是 TCP 协议中经常会遇到的粘包以及拆包的问题。

接下来讲的主要包括：

• tcp 黏包拆包的概念
• netty 中如何解决
• 顺带提一下类似 dubbo，http 之类的网络协议怎么设计

TCP 黏包拆包

TCP 的基础概念就不讲了，但是提一下几个对理解黏包拆包有关的概念。

1. 长连接和短连接。

• 长连接

Client 方与 Server 方先建立通讯连接，连接建立后 不断开， 然后再进行报文发送和接收。

• 短连接

Client 方与 Server 每进行一次报文收发交易时才进行通讯连接，交易完毕后立即断开连接。此种方式常用于一点对多点通讯，比如多个 Client 连接一个 Server.

2. 面向消息和面向流

面向消息就是指存在保护消息边界，就是指传输协议把数据当作一条独立的消息在网上传输，接收端只能接收独立的消息，接收端一次只能接收发送端发出的一个数据包。

而面向流则是指无保护消息保护边界的，如果发送端连续发送数据，接收端有可能在一次接收动作中，会接收两个或者更多的数据包。

黏包拆包的表现形式

现在假设客户端向服务端连续发送了两个数据包，用 packet1 和 packet2 来表示，那么服务端收到的数据可以分为三种，现列举如下：

第一种情况，接收端正常收到两个数据包，即没有发生拆包和粘包的现象，此种情况不在本文的讨论范围内。

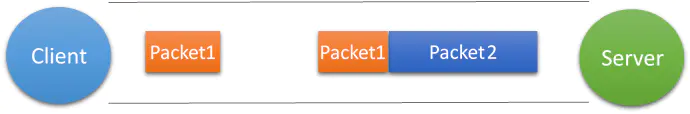

第二种情况，接收端只收到一个数据包，由于 TCP 是不会出现丢包的，所以这一个数据包中包含了发送端发送的两个数据包的信息，这种现象即为粘包。这种情况由于接收端不知道这两个数据包的界限，所以对于接收端来说很难处理。

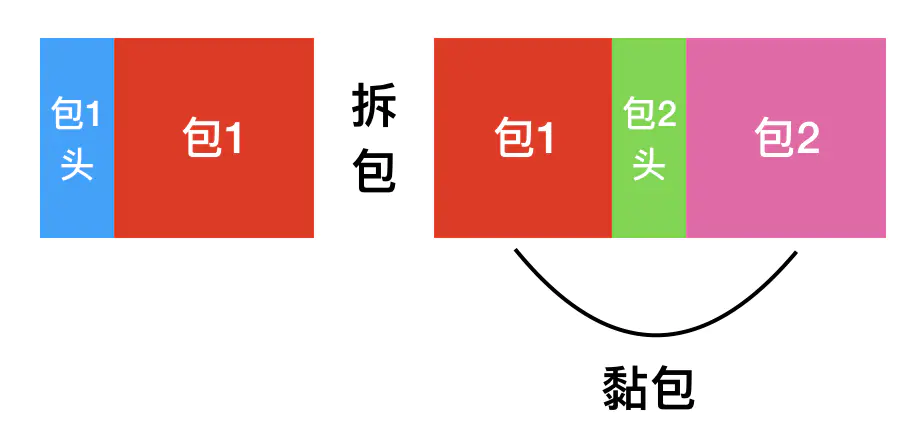

第三种情况，这种情况有两种表现形式，如下图。接收端收到了两个数据包，但是这两个数据包要么是不完整的，要么就是多出来一块，这种情况即发生了拆包和粘包。这两种情况如果不加特殊处理，对于接收端同样是不好处理的。

什么时候发生黏包拆包

1. 如果利用 tcp 每次发送数据，就与对方建立连接，然后双方发送完一段数据后，就关闭连接，这样就不会出现粘包问题（因为只有一种包结构,类似于 http 协议）。就是 TCP 的短连接，长链接的话需要解决黏包问题。

   关闭连接主要是要双方都发送 close 连接（参考 tcp 关闭协议）。如：A 需要发送一段字符串给 B，那么 A 与 B 建立连接，然后发送双方都默认好的协议字符如”hello give me sth abour yourself”，然后 B 收到报文后，就将缓冲区数据接收，然后关闭连接，这样粘包问题不用考虑到，因为大家都知道是发送一段字符。

2. 如果双方建立连接，需要在连接后一段时间内发送不同结构数据，如连接后发送：

   1)"hello give me sth abour yourself"

   2)"Don'tgive me sth abour yourself"

   那这样的话，发送方连续发送这个两个包出去，接收方一次接收可能会是：

   "hello give me sth abour yourselfDon't give me sth abour yourself"

   这样接收方就傻了，到底是要干嘛？不知道，因为协议没有规定这么诡异的字符串，所以要处理把它分包，怎么分也需要双方组织一个比较好的包结构，所以一般可能会在头加一个数据长度之类的包，以确保接收能够拆分。

总结原因：

1. 发送和接受方不及时发送接收，等缓冲区满了才发送:

   1. 发送端需要等缓冲区满才发送出去，造成粘包.

   2. 接收方不及时接收缓冲区的包，造成多个包接收.

2. 数据包大小问题

   1. 要发送的数据大于 TCP 发送缓冲区剩余空间大小，将会发生拆包成两个进行发送。

   2. 待发送数据大于 MSS（最大报文长度），TCP 在传输前将进行拆包发送。

   3. 要发送的数据小于 TCP 发送缓冲区的大小，TCP 将多次写入缓冲区的数据一次发送出去，将会发生粘包。

如何解决黏包拆包

主要有三种策略，其利弊也有简单说明：

• （1）发送固定长度的消息

  我们首先假设总长度 1000，如果我发送一个”hi”，长度不足 1000,其他地方补全即可。但是会浪费资源，同时不能传输长度超过 1000 的报文。

• （2）使用特殊标记来区分消息间隔

  回车换行符就是一种特殊的结束分隔符

  这种方法虽然解决了长度固定的问题，但是有分隔符被使用了怎么办的问题。当然了你的系统如果不存在 "#@!" 三个字符转化为字节的这样的顺序，那么你就可以使用这些字节作为分隔符。但是像微信就不可以用这种方式，因为用户可能什么都会发，万一发送了个跟 "#@!" 字节一样的消息，就会发生混乱。

• （3）把消息的尺寸与消息一块发送

  这个就是最常规和正常的方式。dubbo 等协议都是基于这些的，因为 dubbo 也是基于 netty 来实现底层通讯的，所以速度可能会比 spring 等速度好点。

  举个简单的实现例子，我们把报文的前 4 个字节永远固定，就是一个长整数，用来声明这条报文的总长度，后面的字节当成 body。每次一方接收到报文，取出前 4 个字节进行解码，得知总长度，然后进行这个包的处理就可以了。

  如果把前面的 4 个字节，扩展到 16 字节，那就是 dubbo 协议的长度了。

Netty 中的解决方案

netty 中的 decode 和 encode 已经有了很多接口，想个性化自己实现可以，也可以直接采用他们提供的。

1. FixedLengthFrameDecoder。主要对应上一节中的策略 1，使用很简单。
2. DelimiterBasedFrameDecoder。主要对应上一节中的策略 2，可以自定义输入自己的分隔符。
3. 编写自己的协议。

编写自己的协议的话，主要就是约定好报头就好啦。具体可以参考 dubbo 的协议：

下面是 github 源码

• ExchangeCodec
• DubboCodec

如何自定义应用层网络协议

简单的说，就是之前讲的，主要就是我们规定好我们协议的报头就好。下面举例一个很简单的协议。

• 协议头

  8 字节的定长协议头。支持版本号，基于魔数的快速校验，不同服务的复用。定长协议头使协议易于解析且高效。

• 协议体

  变长 json 作为协议体。json 使用明文文本编码，可读性强、易于扩展、前后兼容、通用的编解码算法。json 协议体为协议提供了良好的扩展性和兼容性。

• 协议可视化图

我们按照上面的协议进行编码就好啦。具体的关于魔法数和大小端存储等细节这里就不具体讲了，大家懂大概的协议怎么设计就好了。
