关于微前端实现原理与 ngx-planet(一)

本贴最后更新于 1429 天前，其中的信息可能已经沧海桑田

微前端?

简单来说


  • 从使用角度考虑 D 应用是由 ABC 三个应用/组件组合而成，通常在 Angular/Vue/React 单项目中很容易实现，但为了复用解耦，D 应用现由 3 个独立部署并带有通信机制的应用/组件组合而成。

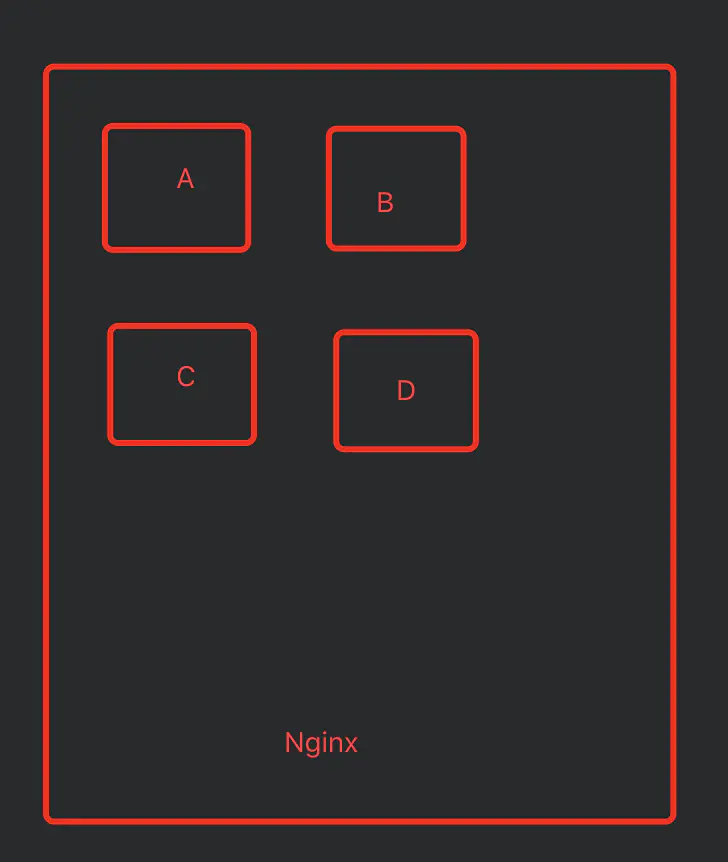

  • 从部署角度考虑 A,B,C,D 为并行四个打包后的静态文件，当有 E 应用使用 A,B,C,D 应用中的组件或者事件时通过类 eureka 服务发现注册的方式去复用组件或应用。

    当然，这只是众多思路中的一种
    当然，这只是众多思路中的一种
    当然，这只是众多思路中的一种

    好处:

  • 应用自治: 只需要遵循统一的接口规范或者框架，以便于系统集成到一起，相互之间是不存在依赖关系的。

  • 单一职责: 每个前端应用可以只关注于自己所需要完成的功能。

  • 技术栈无关: 你可以使用 Angular 的同时，又可以使用 React 和 Vue。

这就好像使用 k8s 集群和 grpc 调用一样

架构模式

  • 基座模式: 通常有一个 main/portal 应用来充当基座，提供基础服务，剩下的应用可插拔在基座上。好像 dashboard 和 widget 的关系
  • 自组织模式: 各个应用平级不存在相互管理

实现思路

基于基座模式的微服务无非是 服务发现,服务注册,服务调用 等功能


    1. 基座应用: 主要应有注册表，通过各个应用标识存储 key:component|application 以应对路由不通渲染哪个应用
    1. 工程逻辑/应用管理/加载: 先看成一个黑盒
    1. 路由分发: 通过对 url 规则和分析出渲染哪个应用/组件，经过黑盒渲染到需要渲染的 dom 上

难点

  • Load，决定加载哪个应用，并绑定生命周期
  • bootstrap，获取静态资源
  • Mount，安装应用，如创建 DOM 节点
  • Unload，删除应用的生命周期
  • Unmount，卸载应用，如删除 DOM 节点、取消事件绑定

单个浏览器多个应用还需做到 状态 |css 共享/隔离

技术方式

从技术实践上，微前端架构可以采用以下的几种方式进行：

  • 路由分发式。通过 HTTP 服务器的反向代理功能，来将请求路由到对应的应用上。
  • 前端微服务化。在不同的框架之上设计通讯、加载机制，以在一个页面内加载对应的应用。
  • 微应用。通过软件工程的方式，在部署构建环境中，组合多个独立应用成一个单体应用。
  • 微件化。开发一个新的构建系统，将部分业务功能构建成一个独立的 chunk 代码，使用时只需要远程加载即可。
  • 前端容器化。通过将 iFrame 作为容器，来容纳其它前端应用。
  • 应用组件化。借助于 Web Components 技术，来构建跨框架的前端应用。

ngx-planet

项目地址: https://github.com/worktile/ngx-planet

Ngx-Planet 是国内少有用 Angular 的公司 worktile 徐海风设计出来的一款 基于 基座模式，粒度到 Component 共用，带有消息事件注册的 微前端项目结构实现。

原帖在知乎不多赘述# 使用 Angular 打造微前端架构的 ToB 企业级应用

ngx-planet-v8

由于公司数十个项目都是 ng8 所以将 ngx-planet 降级为 v8 版本测试了一下，还可以

项目地址: https://github.com/ferried/ngx-planet-v8

降级过程

  • 1.安装脚手架:npm install -g @angular/cli@8.3.29
  • 2.创建项目:ng new ngx-planet-parent --style=less
  • 3.额外创建两个项目:ng new portal --style=less && ng new app1 --style=less --prefix=app1
  • 4.将额外两个项目移入 ngx-planet-parent 中 mv portal app1 ngx-planet-parent/example
  • 5.生成 v8 包:ng new library ngx-planet-v8
  • 6.三个项目安装 cdk:npm install @angular/cdk@8.2.3
  • 7.example 目录下两个项目安装其余依赖:
    • npm install @angular-builders/custom-webpack@8.4.1
    • @worktile/planet-postcss-prefixwrap@1.19.2
    • webpack-assets-manifest@3.1.1
  • 8.清空 library 生成的项目，将 ngx-planet项目中的 packages/ngx-planet的src 整体复制入 projects/ngx-planet-v8 最后将 mdule.ts 种的模块名称修改一下 NgxPlanetV8Module
  • 9.复制tsconfig.lib.json 并打包 ng build ngx-planet-v8
  • 10.example 下的两个项目加入依赖 npm install ../../dist/ngx-planet-v8
  • 11.准备三个文件 proxy.config.js,extra-webpack.config.js,postcss.config.js

portal 下的 postcss

module.exports = {
  plugins: [require("autoprefixer")],
};

app1 下的 postcss

module.exports = {};

portal 下的 extra-webpack.config.js,这个文件是混入 customWebpack 用的,原项目是.scss 这里改成了.less

const WebpackAssetsManifest = require("webpack-assets-manifest");
const PrefixWrap = require("@worktile/planet-postcss-prefixwrap");

module.exports = {
  optimization: {
    runtimeChunk: false,
  },
  plugins: [new WebpackAssetsManifest()],
  module: {
    rules: [
      {
        test: /\.less$/,
        use: [
          {
            loader: "postcss-loader",
            options: {
              plugins: [
                PrefixWrap(".portal", {
                  prefixRootTags: true,
                }),
              ],
            },
          },
          "less-loader",
        ],
      },
    ],
  },
};

app1 下的 extra-webpack.config.js,

const WebpackAssetsManifest = require("webpack-assets-manifest");
const PrefixWrap = require("@worktile/planet-postcss-prefixwrap");

module.exports = {
  optimization: {
    runtimeChunk: false,
  },
  plugins: [new WebpackAssetsManifest()],
  module: {
    rules: [
      {
        test: /\.less$/,
        use: [
          {
            loader: "postcss-loader",
            options: {
              plugins: [
                PrefixWrap(".app1", {
                  hasAttribute: "planet-inline",
                  prefixRootTags: true,
                }),
              ],
            },
          },
          "less-loader",
        ],
      },
    ],
  },
};

portal 下的 proxy.config.js

const PROXY_CONFIG = {};

PROXY_CONFIG["/static/app1"] = {
  target: "http://localhost:3001",
  secure: false,
  changeOrigin: false,
};

PROXY_CONFIG["/static/app2"] = {
  target: "http://localhost:3002",
  secure: false,
  changeOrigin: true,
};

module.exports = PROXY_CONFIG;
  • 12.修改 angular.json

portal 的 angular.json

{
...
      "architect": {
        "build": {
            // build改成 custom-webpack
          "builder": "@angular-builders/custom-webpack:browser",
          "options": {
            "customWebpackConfig": {
                // extra-webpack.config.js
              "path": "extra-webpack.config.js",
              // 混入配置
              "mergeStrategies": {
                "externals": "replace",
                "module.rules": "append"
              }
            },
            // baseHref
            "baseHref": "/",
            "outputPath": "dist/portal",
            "index": "src/index.html",
            "main": "src/main.ts",
            "polyfills": "src/polyfills.ts",
            "tsConfig": "tsconfig.app.json",
            // 加入 extractCss
            "extractCss": true,
            "aot": true,
            "assets": [
              "src/favicon.ico",
              "src/assets"
            ],
            "styles": [
              "src/styles.less"
            ],
            "scripts": []
          },
          "configurations": {
            "production": {
              "fileReplacements": [
                {
                  "replace": "src/environments/environment.ts",
                  "with": "src/environments/environment.prod.ts"
                }
              ],
              "optimization": true,
              "outputHashing": "all",
              "sourceMap": false,
              "extractCss": true,
              "namedChunks": false,
              "aot": true,
              "extractLicenses": true,
              // 加入 vendorChunk
              "vendorChunk": false,
              "buildOptimizer": true,
              "budgets": [
                {
                  "type": "initial",
                  "maximumWarning": "2mb",
                  "maximumError": "5mb"
                },
                {
                  "type": "anyComponentStyle",
                  "maximumWarning": "6kb",
                  "maximumError": "10kb"
                }
              ]
            }
          }
        },
        "serve": {
            // serve改成 custom-webpack
          "builder": "@angular-builders/custom-webpack:dev-server",
          "options": {
            "browserTarget": "portal:build",
            // 混入代理文件
            "proxyConfig": "proxy.conf.js",
            "port": 3000
          },
          "configurations": {
            "production": {
              "browserTarget": "portal:build:production"
            }
          }
        },

...
  "defaultProject": "portal"
}

app1 的 angular.json

{
...
      "architect": {
        "build": {
            // 同样改成custom-webpack:browser
          "builder": "@angular-builders/custom-webpack:browser",
          "options": {
              // 混入配置
            "customWebpackConfig": {
              "path": "extra-webpack.config.js",
              "mergeStrategies": {
                "module.rules": "append"
              },
              // replaceDuplicatePlugins
              "replaceDuplicatePlugins": true
            },
            "outputPath": "dist/app1",
            "index": "src/index.html",
            "main": "src/main.ts",
            "polyfills": "src/polyfills.ts",
            "tsConfig": "tsconfig.app.json",
            // vendorChunk & extractCss
            "vendorChunk": false,
            "extractCss": true,
            "aot": true,
            "assets": [
              "src/favicon.ico",
              "src/assets"
            ],
            "styles": [
              "src/styles.less"
            ],
            "scripts": []
          },
          "configurations": {
            "production": {
              "fileReplacements": [
                {
                  "replace": "src/environments/environment.ts",
                  "with": "src/environments/environment.prod.ts"
                }
              ],
              "optimization": true,
              "outputHashing": "all",
              "sourceMap": false,
              "namedChunks": false,
              "aot": true,
              "extractLicenses": true,
              // extractCss &&  vendorChunk
              "extractCss": true,
              "vendorChunk": false,
              "buildOptimizer": true,
              "budgets": [
                {
                  "type": "initial",
                  "maximumWarning": "2mb",
                  "maximumError": "5mb"
                },
                {
                  "type": "anyComponentStyle",
                  "maximumWarning": "6kb",
                  "maximumError": "10kb"
                }
              ]
            }
          }
        },
        "serve": {
        // custom-webpack:dev-server,加入port3001和vendorChunk
          "builder": "@angular-builders/custom-webpack:dev-server",
          "options": {
            "port": 3001,
            "vendorChunk": false,
            "browserTarget": "app1:build"
          },
...
  "defaultProject": "app1"
}
  • 13.构建 portal 应用

修改 Approuting

import { NgModule } from "@angular/core";
import { Routes, RouterModule } from "@angular/router";
import { EmptyComponent } from "ngx-planet-v8";

const routes: Routes = [
  {
    path: "app1",
    component: EmptyComponent,
    children: [
      {
        path: "**",
        component: EmptyComponent,
      },
    ],
  },
  {
    path: "app2",
    component: EmptyComponent,
    children: [
      {
        path: "**",
        component: EmptyComponent,
      },
    ],
  },
];

@NgModule({
  imports: [RouterModule.forRoot(routes)],
  exports: [RouterModule],
})
export class AppRoutingModule {}

app.module

import { BrowserModule } from "@angular/platform-browser";
import { NgModule } from "@angular/core";
import { BrowserAnimationsModule } from "@angular/platform-browser/animations";
import { AppRoutingModule } from "./app-routing.module";
import { AppComponent } from "./app.component";
import { FormsModule } from "@angular/forms";
import { CommonModule } from "@angular/common";
import { NgxPlanetV8Module } from "ngx-planet-v8";

@NgModule({
  declarations: [AppComponent],
  imports: [
    BrowserModule,
    BrowserAnimationsModule,
    FormsModule,
    CommonModule,
    AppRoutingModule,
    // 引入模块
    NgxPlanetV8Module,
  ],
  providers: [],
  bootstrap: [AppComponent],
})
export class AppModule {}

app.component.html

// 通过路由从基座应用跳到app1
<a [routerLink]="['/app1']" routerLinkActive="active"> APP1 </a>

// 容器
<div id="app-host-container">
  <router-outlet></router-outlet>
</div>

// 加载状态
<div *ngIf="!loadingDone">加载中</div>

app.module.ts

import { Component, OnInit } from "@angular/core";
import { Planet, SwitchModes } from "ngx-planet-v8";

@Component({
  selector: "app-root",
  templateUrl: "./app.component.html",
  styleUrls: ["./app.component.less"],
})
export class AppComponent implements OnInit {
  title = "portal";

  get loadingDone() {
    return this.planet.loadingDone;
  }

  constructor(private planet: Planet) {}
  ngOnInit(): void {
    // 向基座注册app1应用,当然可以变成json通过http远程配置
    const appHostClass = "thy-layout";
    this.planet.registerApps([
      {
        name: "app1",
        hostParent: "#app-host-container",
        hostClass: appHostClass,
        routerPathPrefix: /\/app1|app4/, // '/app1',
        resourcePathPrefix: "/static/app1/",
        preload: false,
        switchMode: SwitchModes.coexist,
        loadSerial: true,
        stylePrefix: "app1",
        // prettier-ignore
        scripts: [
          'main.js',
          // 'polyfills.js'
        ],
        styles: ["styles.css"],
        manifest: "/static/app1/manifest.json",
        extra: {
          name: "应用1",
          color: "#ffa415",
        },
      },
      {
        name: "app2",
        hostParent: "#app-host-container",
        hostClass: appHostClass,
        routerPathPrefix: "/app2",
        resourcePathPrefix: "/static/app2/",
        preload: false,
        switchMode: SwitchModes.coexist,
        stylePrefix: "app2",
        // prettier-ignore
        scripts: [
          'main.js'
        ],
        styles: ["styles.css"],
        manifest: "/static/app2/manifest.json",
        extra: {
          name: "应用2",
          color: "#66c060",
        },
      },
    ]);
    this.planet.start();
  }
}
  • 14.修改 app1

main.ts

import { enableProdMode, NgModuleRef, Type, NgZone } from "@angular/core";
import { platformBrowserDynamic } from "@angular/platform-browser-dynamic";

import { AppModule } from "./app/app.module";
import { environment } from "./environments/environment";
import { PlanetPortalApplication, defineApplication } from "ngx-planet-v8";

if (environment.production) {
  enableProdMode();
}

defineApplication("app1", {
  template: `<app1-root class="app1-root"></app1-root>`,
  bootstrap: (portalApp: PlanetPortalApplication) => {
    return platformBrowserDynamic([
      {
        provide: PlanetPortalApplication,
        useValue: portalApp,
      },
    ])
      .bootstrapModule(AppModule)
      .then((appModule) => {
        return appModule;
      })
      .catch((error) => {
        console.error(error);
        return null;
      });
  },
});

routing.ts

import { NgModule } from "@angular/core";
import { Routes, RouterModule } from "@angular/router";
import { EmptyComponent } from "ngx-planet-v8";

const routes: Routes = [{ path: "app1", component: EmptyComponent }];

@NgModule({
  imports: [RouterModule.forRoot(routes)],
  exports: [RouterModule],
})
export class AppRoutingModule {}

module.ts

import { BrowserModule } from "@angular/platform-browser";
import { NgModule } from "@angular/core";
import { BrowserAnimationsModule } from "@angular/platform-browser/animations";

import { AppRoutingModule } from "./app-routing.module";
import { AppComponent } from "./app.component";
import { CommonModule } from "@angular/common";
import { RouterModule } from "@angular/router";
import { FormsModule } from "@angular/forms";
import { NgxPlanetV8Module } from "ngx-planet-v8";

@NgModule({
  declarations: [AppComponent],
  imports: [
    BrowserModule,
    BrowserAnimationsModule,
    FormsModule,
    CommonModule,
    AppRoutingModule,
    RouterModule,
    NgxPlanetV8Module,
  ],
  providers: [],
  bootstrap: [AppComponent],
})
export class AppModule {}

最后向 app1 的 package.json 中 script 下加入 "start": "ng serve --deploy-url=/static/app1/", 这个 deploy-url 将来就是你 nginx 的文件夹路径

end: 分别启动 portal 和 app1 然后进行测试吧

参考资料

# 微前端如何落地？

# 使用 Angular 打造微前端架构的 ToB 企业级应用

  • 前端

    前端技术一般分为前端设计和前端开发，前端设计可以理解为网站的视觉设计，前端开发则是网站的前台代码实现，包括 HTML、CSS 以及 JavaScript 等。

    247 引用 • 1348 回帖 • 1 关注
6 操作
someone61489 在 2021-01-22 14:52:43 更新了该帖
someone61489 在 2021-01-22 14:51:16 更新了该帖
someone61489 在 2021-01-22 14:36:14 更新了该帖
someone61489 在 2021-01-22 14:18:05 更新了该帖 someone61489 在 2021-01-22 14:10:10 更新了该帖 someone61489 在 2021-01-22 14:08:44 更新了该帖
6 操作
809 20 213 99 34 26 416

相关帖子

回帖
关于微前端实现原理与 ngx-planet(一)

欢迎来到这里！

我们正在构建一个小众社区，大家在这里相互信任，以平等 • 自由 • 奔放的价值观进行分享交流。最终，希望大家能够找到与自己志同道合的伙伴，共同成长。

注册 关于
请输入回帖内容 ...
someone61489
回帖
75
 帖子
23
 积分
439
