一款支持 markdown 和无限画布的自由嵌套图形化笔记软件 NodeNote

这是项目链接, 喜欢的小伙伴可以帮忙点点 star 吗, 最近校招压力有点大哈哈哈, 感谢了.

NodeNote

这是 v2.19 介绍视频, 此时暂无 markdown 内容, 主要介绍笔记思想

这是最新版增加的 markdown 以及无限画布内容

1. 设计灵感

（一）当前背景

随着 GUI 框架的不断发展，纸质笔记逐渐有了它的弊端，比如说图片插入/书写代码/修改内容等繁杂性，于是就涌现出了电子化笔记。目前市面上主流的笔记软件分为两个派系，一类是对应于 IOS 端的平板书写类型笔记，这种笔记软件主要是优化纸质书写的弊端，提供了一定的便捷性；另一类是对应于 PC 端的笔记软件，其有两种类型：文字类笔记以及导图类笔记，对于大多数用户来说一般是用文字类笔记进行记录内容，通过导图类笔记整理大纲，方便记忆与整理。

（二）灵感来源

在体验过众多的笔记软件之后，例如说 md 文档类型的思源笔记，Notion 笔记等等，以及 XMind 等思维导图软件后，我们不难发现他们都有一个共同的弊端。

对于文字类笔记来说，逻辑表达完全取决于文字，举个例子来说：当我们在作操作系统这门课程的笔记时，学到死锁这一节，要我们解释什么是死锁，用文字来表示就是如下：

是指两个或两个以上的进程在执行过程中，因争夺资源而造成的一种互相等待的现象，若无外力 作用，它们都将无法推进下去。称此时系统处于死锁状态或系统产生了死锁。

我们不难发现，当我们阅读文字的时候，我们会将文字所表达的逻辑在我们的脑海中表示出来。这样会有几个弊端：

1. 在涉及大规模知识结构的时候，我们只能通过文字列表或标题的形式去区分每个知识模块，但是知识模块和知识模块之间是有联系的，这种表示方式割裂了它们之间存在的逻辑关系。
2. 我们在读取文字的时候，会多出一个“将文字转换成自己所理解的逻辑图像”的步骤。

对于思维导图类软件来说，虽然可以部分解决文字笔记的知识模块之间的联系，但是对于逻辑的表示并不是很清晰：节点与节点之间的联系只有一条线，而对于这条线表示什么逻辑却没有办法说明，典型的例子就是 XMind 这个软件，例如我们从 A 节点导出一条线连接到 B 节点，我们无法知道 A 和 B 是什么关系，仅仅知道它们是有关系的而已。同时在市面上所有的思维导图软件中，都不支持节点内的复杂编辑：富文本/代码高亮/表格/图片/附件/子节点概念等等，对于复杂逻辑的表示很不友好。

因此为了解决上述弊端，我独自开发了一款基于节点的逻辑思维导图软件，它不仅支持节点的复杂编辑，同时对于 UI 的用户自定义也做到了极致，用户可以自定义其中任何一个部件的颜色/宽度；而对于至关重要的复杂逻辑表达，我们引入了逻辑真/假的端口以及逻辑与或非门的支持。

2. 知识体系介绍

注: 此时的版本为 0.1 版本, 在文章下侧会介绍最新版全部内容, 不过记笔记的思想应该是一样的.

针对于市面上思维导图的逻辑表示不完备所设计

对于一个节点与另一个节点的逻辑关系，我们需要有这两个节点的真值表示：同样以死锁为例子。

例如说，A 节点是不剥夺条件（产生死锁的其中一个必要条件），而 B 节点是死锁，那么当 A 节点真值为真的时候，B 节点可能为真。而 A 节点真值为假的时候，B 节点一定为假。

因此我们采用了输入为真（左上角），输入为假（左下角），输出为真（右上角），输出为假（右下角）四个端口去表示这个逻辑。当我们从 A 节点的输出为假端口引出这条逻辑线的时候表示，输出节点的真值为假，即 A 节点真值为假。而 B 节点作为输入节点，也有两个输入，一个为真，一个为假，也代表了自身的真值。这样子就表示了上述死锁的其中一种逻辑关系，具体见下图的详解：

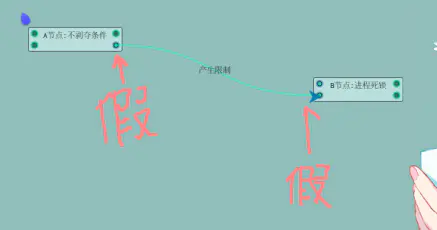

图 2：真值的引入

我们通过上面已经表示了什么时候 B 节点的进程死锁真值为假，但是我们还缺少令它真值为真的情况，因此我们考虑什么时候它的真值为真。再看死锁的必要条件，一共有四个：不剥夺条件，请求和保持条件，循环等待条件，互斥条件。只有当四个条件全部为真的时候，B 节点才能为真。

好，现在我们如果不引入任何东西，就使用现在的表示逻辑，我们只能够如此表示：

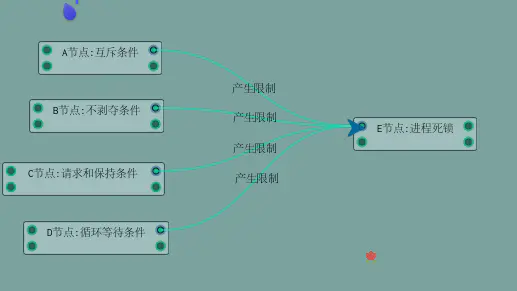

图 3：错误示范

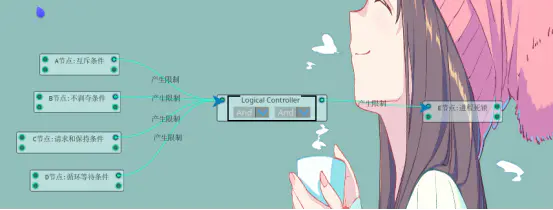

当我们如此表示的时候，我们发现这样子的逻辑是说：A,B,C,D 中任意一个节点真值为真了，都能让 E 节点真值为真，这不是我们想要的逻辑表示。我们想要的表示应当是 A,B,C,D 全部为真的时候，E 才能为真，因此我们引入了一个逻辑控制组件：与或非门，如图所示：逻辑控制组件对于输入和输出有三种条件：分别是 And, Or, Not，当我们将 A,B,C,D 四个节点的输出放到输入与门上表示，只有四个节点的真 值全部为真的时候，它们才能算作真值为真。而逻辑控制组件的输出为与门表示如果有多个节点，那么所被输入的多个节点都能作数。

图 4： 逻辑控制组件的引入

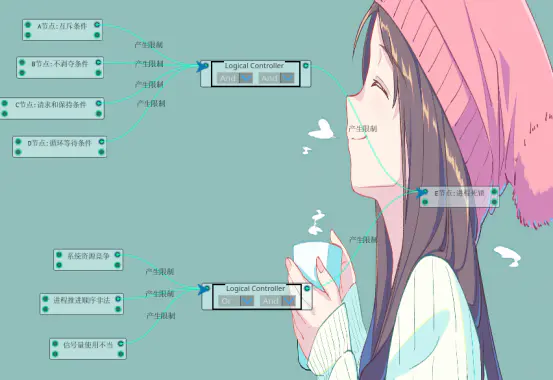

我们再举个例子，对于逻辑控制组件的输入为或门（Or）的时候，表示只要其中一 个条件成立，那么这条逻辑链才成立。同样用进程死锁的例子来表示：进程死锁产生的原因有很多，比如说对系统资源的竞争，进程推进顺序非法，信号量使用不当等。这些原因只要出现一个，那么就会产生进程死锁。我们用或门（Or）连接这几个条件，表示只要有一个为真，那么它们的组合才为真，逻辑链才能走通。如图所示：

图 5： 逻辑控制控件的使用

好，目前我们已经处理了基本的节点与节点之间的相互限制的逻辑。但是我们考虑这种情况：如果我们需要表示知识模块和知识模块之间的关系应该如何表示呢。因此，我们引入一个从属于的子节点概念。即我们可以在节点内嵌套其他子节点，形成一个知识的小模块。如图所示：我们的子节点是网格布局，允许子节点之间的位置调整。

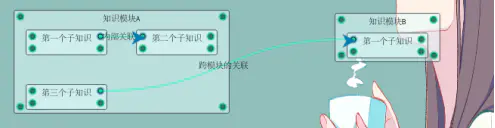

图 6：子节点的引入

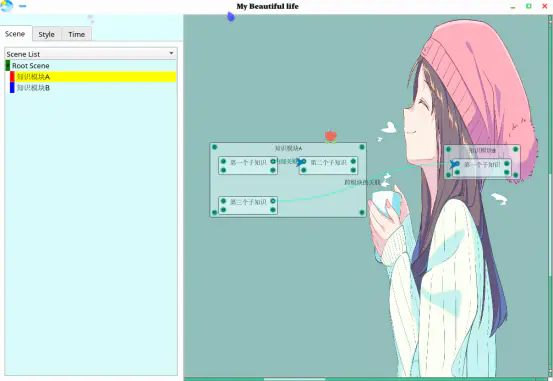

好，接下来我们再考虑一种情况，如果我们的知识模块过大应当如何处理呢。如果还采用这种子节点无限制的嵌套，一个知识模块有几百层这么长，虽然我们支持搜索功能，但是这样对于我们的记忆是不方便的，我们的大脑喜欢一小块一小块的记忆，因此我们引入了一个子图的概念，对于每个节点，我们都可以进入其子图，子图内又是一个新的场景，我们可以在子图里表示我们想要的复杂逻辑，从而优化子节点过长带来的烦恼。如图所示，我们可以进入知识模块 A 的子图，进行复杂编辑，其内部是一个崭新的场景，可以添加这些部件。而对于侧边的子图目录我们有升序排列和降序排列。

3. NodeNote 功能全介绍

1. 如何运行

输入框架 IME 最好选择 搜狗输入法

1. 不同平台的方式

1. 使用脚本方式运行

1. 安装 python: Python版本 >= 3.6
2. 安装依赖: pip install -r requirements.txt
3. 运行脚本: python example.py

2. 使用可执行文件运行(路径应为纯英文路径, 不要包含特殊字符)

• Windows: 运行 NodeNote.exe
• Mac: 运行 NodeNote.app
• Linux:
  1. 安装依赖: sudo apt install libxcb-xinerama0 << (Unbuntu)
  2. 运行 NodeNote 二进制文件

2. 打开后的工作区介绍

1. 进入工作区: 现版本采用工作区结构,


• 双击上次打开的目录可以直接打开目录
• 也可以选择打开工作区目录按钮, 选择你的文件夹

2. 工作区结构: 第一次打开空白工作区会生成以下文件


• .NOTENOTE: 记录你创建工作区的时间以及保存你上次打开过的文件
• Resources: 程序运行所需的资源文件
• Notes: 创建笔记所在的目录, 您的 .note 格式笔记最好都创建在该文件夹, 因为如果没有上次打开的文件, 则在该目录检索, 如果没有检索到, 则在该目录新建一个 .note 格式文件
• History: 运行时的文件每隔 3 分钟会自动备份一份到该文件夹, 如果资源过大可以定时清理! 一个 .note 小型的话大概只有 几KB.
• Documents: 您的 markdown 文件备份
• Attachments: 当你使用节点的附件功能时, 会自动拉取该文件到这个文件夹
• Assets: 您的笔记所用到的图片都保存在这个文件夹

过去版本迁移

• 将根目录的 Assests 移动到工作区目录
• 将您的 .note 文件移动到 Notes 即可

2. 如何使用小部件

1. Alt+Q 或者 鼠标右键 创建 属性控件: 支持富文本, markdown, 以及其他小部件的嵌套

支持的嵌套类型

• 嵌套自身
• 嵌套子图: 相当于一个存在于当前场景的自由的子场景
• 嵌套 todo控件:
  • 用于你的任务控制, 点开始按钮则开始计时, 左侧是总时间, 右侧是你开始计时之后的时间.
  • 结束计时后, 会将你的右侧时间加到左侧总时间上.
• 嵌套 附件控件:
  • cover 是你的附件图片,可以自定义;
  • File 是你要添加的附件.添加完成后, 会将你的附件拉到当前目录的 Attachments 中.
  • 添加完成后, 双击图片则会调用系统默认的打开程序打开你的附件.

支持的富文本操作:

您可以选中节点内的富文本拖拽到其他地方

支持的 Markdown 操作:

• 选中小部件后在侧边栏进行编辑, 当退出侧边栏时, 会自动保存 markdown 到数据库以及备份文件中
• 支持的 Markdown 类型有: 所有基本 markdown 以及 UML, 代码块高亮, LaTeX, 绘图 具体可以移步该项目 >> tui.editor
• 插入图片请使用相对路径: ../Assets/您的图片

支持的节点无限画布:

• 其样式对应于 Draw Widget 的样式
• 您可以通过 W/A/S/D 扩展画布的大小

支持的真值

• 可以注意到每个节点都有四个端口, 上面两个是真值为真的输入输出端口, 下面两个是真值为假的输入输出端口
• 通过按照相应真值的端口进行连线, 结合下面的逻辑部件, 可以表示出你想要的逻辑.

支持的复制节点以及粘贴

• 您可以使用 Alt+R 复制该节点以及其内部所有内容
• 然后可以通过 Alt+T 粘贴其到任意一个场景中

支持的扩大与缩小: 用 Shift+鼠标左键 扩大与缩小

2. Alt+W 或 鼠标右键 创建 逻辑控件: 使用两个与或非门进行逻辑的控制

• 上面的是输入的 与或非门, 下面的是输出的 与或非门
• 当你有多个输入的时候
  • 调整输入成 或门, 则表示所有输入, 仅需一个成立, 则输出成立
  • 调整输入成 与门, 则表示所有输入, 全部都得成立, 则输出成立
  • 调整输入成 非门, 则表示将输入结果逆反, 例如你从 逻辑部件 的真值为假的端口连到 逻辑控件, 则逆反后为真
• 当你有多个输出的时候
  • 调整输出成 或门, 则表示所有输出, 仅有部分成立
  • 调整输出成 与门, 则表示所有输出, 全部都成立
  • 调整输出成 非门, 则表示将输出结果逆反

3. Alt+E 或 鼠标右键 创建 绘画部件

• 请先连接数位板
• 支持橡皮擦功能, 现在数位板驱动中, 将你的笔其中一个按钮设置为橡皮擦.

4. 通过 双击其他部件端口 创建连线

• 连线选中后可以通过两个 控制点 控制连线的位置



• 可以在 属性控件 上按 Ctrl+0 生成与之相关所有连线的 ui动画, 观察逻辑流向



• 也可以在 连线 上单独使用 Ctrl+0 生成选中 连线 的逻辑动画

5. 结合上述所有部件的碰撞检测

• 您可以拖动 属性部件 碰撞其他部件
  • 直接拖动到其他 属性部件: 将自身添加进其他 属性部件 的当前行
  • 拖动到其他 属性部件 时, 按住 Ctrl: 将自身添加进其他 属性部件 的下一行
  • 拖动到 连线: 自动插入该部件到连线的中间
• 您可以在 属性部件 中进行碰撞检测
  • 删除 属性控件 的子控件会生成一个雪花图案, 通过碰撞雪花图案, 可以替代其位置
• 您可以使用右键的上下文菜单调整自身在其他 属性控件 内的位置

6. 综合上述的逻辑控件和属性控件的功能

• 您可以按 Ctrl+up/down/left/right 实现辅助对齐功能

• 您可以按 Ctrl+1/2/3/4/5/6/7/8 移动当前鼠标位置对应左右上下的部件移动 50px

3. 如何使用场景

1. 创建子场景

• 每个 子场景 都与一个 属性控件 绑定, 您可以通过 Alt+鼠标左键 点击小部件, 创建其子场景.

• 创建子场景后, 会在侧边栏的目录中生成你的索引, 您可以通过索引找到相应的子场景
  • 可以通过 Alt+Z 返回上一次的场景
  • 可以通过 Alt+X 返回父场景

2. 属性控件 与其他 属性控件 跨越场景的超链接跳转

• 通过 Alt+C 复制该节点的 id
• 在其他节点中输入该 id, 通过 Ctrl+M 将其变为超链接
• 变为超链接后, 您可以自由修改其 id 字符串, 存储的跳转信息不会因为其字符串改变而改变了

3. 基本设置

• 扩大场景(左右上下): alt + 1/2/3/4
• 缩小场景(左右上下): alt + 5/6/7/8
• 打开辅助线功能(默认开启): F1
• 打开 Undo&&Redo 功能(默认开启): F2
• 打开飘落的图片特效(默认开启): F11
• 打开搜索栏: Ctrl+F
• 缩放视图: Ctrl +-
• 打开缩略图: Shift+B


4. 文件分享与导出操作

1. 导出该场景到 .note 文件

• 不导出该场景下的子场景, 仅导出该场景的内容: Shift+S
• 导出该场景下的所有递归子场景: Alt+S

2. 导出该场景到 png 图片

• 导出该场景所有内容: Ctrl+Alt+P
• 导出该场景选中部件的内容: Ctrl+Shift+P

5. UI 的操作

• 您可以通过 Ctrl+B 打开 侧边栏
  • 侧边栏拥有文件夹视图: 您可以通过右键上下文菜单 创建 或 删除 文件, 以及通过鼠标左键切换 .note 文件
  • 场景 +Markdown 视图: 这是您该 .note 笔记的结构
  • 样式自定义视图: 您可以通过该视图自定义所有样式
    • 目前的窗口样式可以通过 qss 文件进行修改, 我只做了一个, 感兴趣的朋友可以参照 Resources/Stylesheets 目录下的 qss 仿照一个, 然后可以通过样式按钮加载你写的 qss 文件.
    • 其他部件样式支持 所有场景, 当前场景, 选中部件 样式的修改
• 您可以通过 Alt+G 调整侧边栏到左边或上边
• 您可以通过拉动侧边栏以及内部的条进行调整大小

6. 最后

感谢您使用 NodeNote, 如果遇到任何问题或想提建, 欢迎创建一个 issue

如果有朋友想参与项目, 非常欢迎. 目前要是有人能多写几个 qss样式表 就好了哈哈哈哈.

1. fork 该仓库
2. 修改代码
3. 创建新 brand
4. push 到我的 main 分支
5. 我会根据实际情况进行合并分支

v2.36.21:

• 侧边栏画板
• 对齐功能
• 动画演示变成树的遍历
• 修复了序列化的一个错误
• 修复线条的编辑框下上文菜单的点击
• 所有场景的背景色更新 sub view 内的
• effect cutline 计算 boundingRect()
• 修复搜索的错误
• 修复还没建立线条就删除的错误
• 修复了错误的 majax 解析闪退
