Esxi 开启虚拟机显示 "对象类型需要托管的 I/O 错误 模块 Disk 打开电源失败" 解决办法

本贴最后更新于 707 天前,其中的信息可能已经事过景迁

一、虚拟机出现的症状及错误提示

突然停电,虚拟机服务器 Esxi 也突然关机,造成虚拟机打开时提示以下错误

ESXI 无法打开磁盘“XXX.vmdk”或其所依赖的快照磁盘之一,对象类型需要托管的 I/o,模块 Disk 打开电源失败


二、某一个快照所依赖的磁盘原因: 未能锁定文件 如果发现有.lck 文件 则比较好解决

如果是提示:“无法打开磁盘" x:**vmdk "或者某一个快照所依赖的磁盘原因: 未能锁定文件”

问题出现的原因:

虚拟磁盘(.vmdk)本身有一个磁盘保护机制,为了防止多台虚拟机同时访问同一个虚拟磁盘(.vmdk)带来的数据丢失和性能削减方面的隐患,每次启动虚拟机的时候虚拟机会使用扩展名为 .lck(磁盘锁)文件对虚拟磁盘(.vmdk)进行锁定保护。当虚拟机关闭时 .lck(磁盘锁)文件自动删除。但是可能由于您非正常关闭虚拟机,这时虚拟机还没来得及删除您系统上的 .lck(磁盘锁)文件,所以当下次您启动虚拟机的时候出现了上述错误。

解决方案:

删除虚拟机配置文件和虚拟磁盘文件夹的所有以 .lck 结尾的文件以及文件夹

还有一种情况

*三、虚拟机目录下并没有 .lck 结尾的文件但虚拟机磁盘依然打不开

但是很多人发现虚拟机目录下并没有 *.lck 结尾的文件但虚拟机磁盘依然打不开,这是怎么回事呢?

解决办法:

答案其实很简单,这就和你的文件系统的删除文件机制有关系(删除文件时先删除磁盘文件对应的目录树,并将对应扇区标记为未分配,等待下个文件写入时再分配到此扇区,并不是直接填零对应文件区域),虽然在表面上看不见(显示系统文件也如此),但是 .lck 却可能存在你的主控文件表(MFT)中,由于虚拟机软件可以直接绕过文件系统操作磁盘底层,所以其实对应的文件早已删除,只是由于磁盘文件系统故障,虚拟机软件检测到 MFT 中的对应文件关联还在,所以你只要对你的虚拟磁盘所在的磁盘分区进行磁盘检查(chkdsk ?:/f),过程中你会发现一些提示"CHKDSK 发现主控文件表(MFT)位图中有标记为已分配的可用空间,正在更正文件系统错误..."有的磁盘则提示"正在校验索引页...,发现个未被索引的文件..."这可能就是那个未被正确删除索引 *.lck ,当磁盘检查完成后,你会发现虚拟机磁盘的错误提示没有了(摘自 wzg19690226wzg 博客)

如果磁盘正被占用可能需要重启系统才能解决

四、如果磁盘检查也无法解决的话

如果遇到断电突然 VMDK 损坏了,如果重启后没有发现.lck 文件把硬盘锁死还是无法启动,只是提示

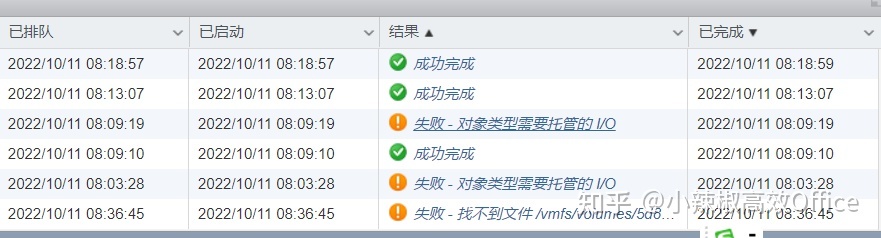

ESXI 无法打开磁盘“XXX.vmdk”或其所依赖的快照磁盘之一,失败 - 对象类型需要托管的 I/o,模块 Disk 打开电源失败,错误如下所示



可能需要 vmkfstool 修复硬盘

1、先检查文件有否损坏

vmkfstool -x check vm-101-disk-0.vmdk

如果提示 Disk needs repair, 则说明已损坏,需要修复

2、使用命令对文件进行修复

vmkfstool -x repair vm-101-disk-0.vmdk

完成后后提示 Disk was successfully repaired. 则表明修复成功,我修复后就可以成功打开了

但过了几天,老妈的电饭煲短路又导致停电,又出现这个错误,看来按上面办法只能短期修复,无法永久解决。查了相关资料。打开 esxi 的 ssh 端口,在命令行使用 ssh 登录到 esxi ,再执行以下命令转换

3、永久修复,将文件格式进行转换

vmkfstools -i 原文件名.vmdk 目标文件名.vmdk -d thin

会生成 2 个文件,一个 目标文件名.vmdk 一个是 目标文件名-flat.vmdk ,目标文件名.vmdk 比较小,相当于一个配置说明文件 ,目标文件名-flat.vmdk 比较大,是真正的数据文件(小辣椒 高效 Office)。

转换后,则希望将原文件名改名,将目标文件名 改名 原文件名

mv 原文件名.vmdk 原文件名-bak.vmdk

再把 目标文件名改过来

mv 目标文件名.vmdk 原文件名.vmdk

mv 目标文件名-flat.vmdk 原文件名-flat.vmdk

以为到这步应该成功了。但开启虚拟机却提示找不到 原文件名.vmdk,但原文件名.vmdk 用 ls 查看是真实存在的。

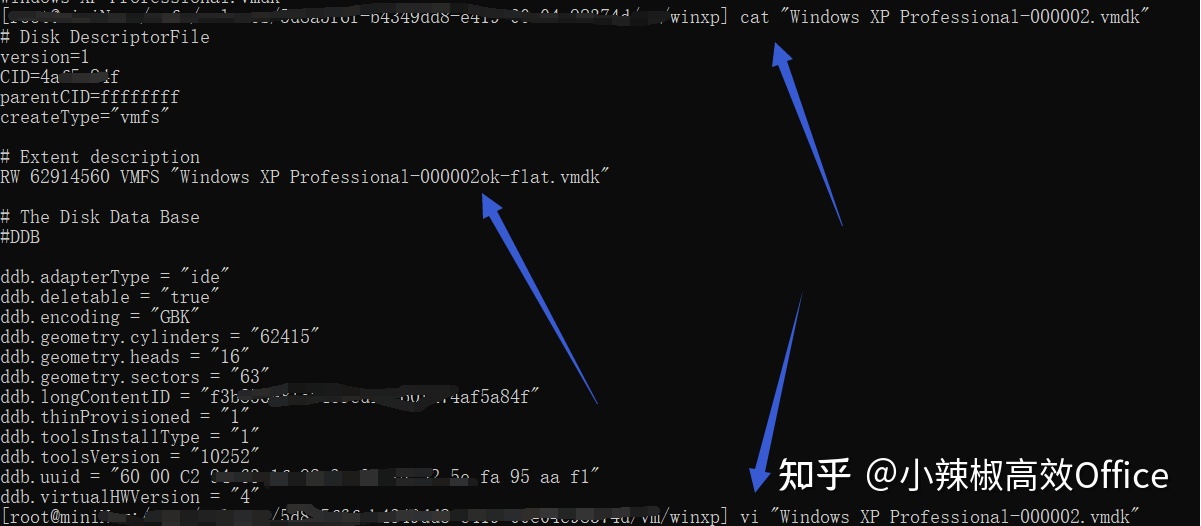

经过排查,原来是 原文件名.vmdk 里有一个配置 是指向 目标文件名-flat.vmdk ,使用 vi 修改 原文件名.vmdk

vi 原文件名.vmdk 将 指向 修改为 原文件名-flat.vmdk 就可以了


再重启虚拟机就正常了,可以正常进入虚拟机里面,且数据一切正常。


如果磁盘为直接上传到存储内进行挂载的,均需要重新转换磁盘格式。

注意:保险起见,建议所有操作前,先把虚拟机进行备份(将虚拟机所有文件复制一份到备份处)

五、将虚拟机硬盘映射到实体机硬盘恢复数据

如果上面的方法均无法处理,但数据又想恢复,可使用以下方法

“打不开磁盘或快照所依赖的磁盘” 也可将虚拟机硬盘映射到实体机(如使用 vmware workstation),把重要数据抄出来。

  1. 打开电脑后,打开虚拟机进入
  2. 接着选择对应的虚拟机系统,在虚拟机的"右上角"找到“编辑虚拟机设置”然后的跳出的菜单栏里找到选择的“硬盘”,接着选择“实用工具”点击下拉菜单的“映射”进入
  3. 然后选择你需要的硬盘即可映射在主机上,打开主机上的“我的电脑” 在实体机找到你的硬盘,把数据抄出来即可
  4. 关闭方法就是在第二步选择”实用工具“选择断开连接即可。

六、使用虚拟机的快照直接还原

而我可能运气更好一些,刚才前几天中过勒索病毒,而为了防止再中招。我刚为此虚拟机做过一次快照。

而且做完快照后,我还没有在虚拟机里添加过新的内容,所以直接使用快照还原,选择要还原的快照点,再单击还原快照。几秒钟不到,虚拟机就恢复了。
