种类解析

一、原理不同分类

从原理分为，直动式、分布直动式、先导式

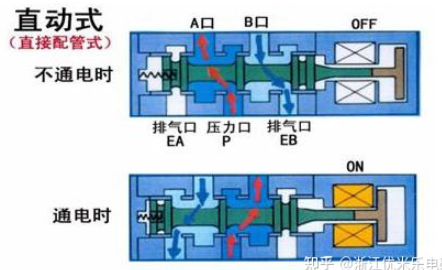

1.1 、1.1、直动式：

原理： 通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭

特点： 在真空、负压、零压时能正常工作，但通径一般不超过 25mm。

1.2 、1.2、分布直动式：

原理：

• 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
• 当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点： 在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

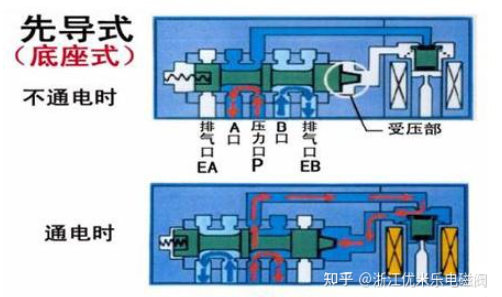

1.3 、1.3、先导式电磁阀

原理：

• 通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
• 电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀

‍

二、电控个数分类

电磁阀分为单电控和双电控

指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2 位 2 通，2 位 3 通一般是单电控（单线圈），2 位 4 通，2 位 5 通可以是单电控（单线圈），也可以是双电控（双线圈）

2.1 、2.1、单电控

• ​​

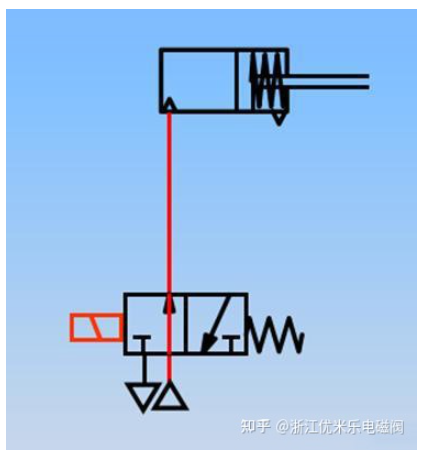

• 回路的初始由三通阀的弹簧控制阀处于常闭状态，电磁阀得电，三通阀换向，单作用气缸活塞杆向前伸出，电磁阀失电，三通阀回到初始状态，单作用气缸活塞杆在弹簧作用下退回

2.2 、2.2、双电控

• ​​

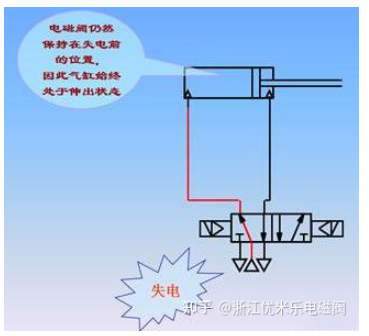

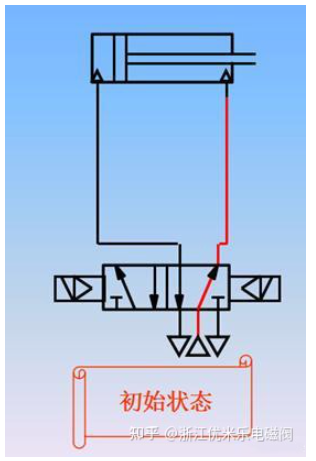

• 使用双电控阀具有记忆功能，电磁阀失电时，气缸仍能保持在原有的工作状态，电磁阀仍然保持在失电前的位置，因此气缸始终处于伸出状态

三、按照气路数分类

​​

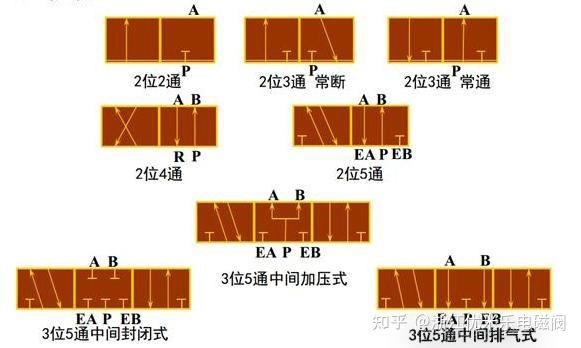

“X 位 Y 通”电磁阀“X 位”代表的就是阀门一共有几种状态：

• “2 位”表示“通”和“断”2 种状态——P→A，P→B，A→R，B→S 等状态，断开的气路均处于排气状态；
• “3 位”包括上面 2 种状态，还包括第 3 种状态——对于第 1 路排气/不排气，对于第 2 路排气/不排气的状态，有多种组合。

“Y 通”指的是电磁阀一共有几个孔，对于气体电磁阀，因为存在排气的问题，可能有 2 个孔（1 个进气、1 个出气），3 个孔（1 个进气、1 个出气、1 个排气），4 个孔（1 个进气、2 个出气、1 个排气），5 个孔（1 个进气、2 个出气、2 个排气）；对于液体电磁阀，就不存在排气问题，因为液体一般不能排空。

• P——POWER，进气孔；
  A——出气孔 1（接气缸）；
  R——与出气孔 1 相通的排气孔（B 侧线圈已经通过电或手动控制过，A 侧线圈不通电时这两个孔相通）；
  B——出气孔 2（接气缸）；
  S——与出气孔 2 相通的排气孔（A 侧线圈已经通过电或手动控制过，B 侧线圈不通电时这两个孔相通）；

• 两位两通（1 个进气、1 个出气）
  断电时，压力口连到气缸口----通电时，压力口、气缸口关闭；

• 两（三）位三通（1 个进气、1 个出气、1 个排气）
  常开：断电时，压力口连到气缸口而排气口关闭----通电时，压力口关闭而气缸口连到排气口；
  常闭：断电时，压力口关闭而气缸口连到排气口----通电时，压力口连到气缸口而排气口关闭；
  通常结构：允许阀连接成常闭或常开的位置其中之一，或选择两种流体之一，或由一个口转换流到另一个口

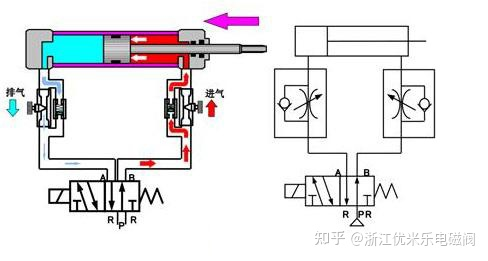

• 两位五通（1 个进气、2 个出气、2 个排气）
  工作过程：由图可见，1 是进气管，2、4 两个是出气管，3、5 两个是排气管。
  当 12 线圈通电时，阀工作在右阀位，进气由 1 经过阀从 2 出去，管 4 的气经阀从 5 排出；当 14 线圈通电时，阀工作在左阀位，进气由 1 经过阀从 4 出去，管 2 的气经阀从 3 排出。

四、被控制管路内的介质及使用工况分类

液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

五、按电磁阀内部结构分类

先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。

六、按电磁阀的使用材质分类

铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）

七、按管道中介质的压力分类

真空型（-0.10Mpa）、低压型（00.8Mpa）、中压型（1.02.5Mpa）、高压型（4.06.4Mpa）、超高压型（10~21Mpa）

八、按介质温度分类

常温型、中温型、高温型、超高温型、低温型、超低温型。

九、按电磁阀的防护等级分类

防爆型、防水型、户外型等
