时隔这么旧，TikZ 挂件终于支持显示中文了。
其实这并不是一件简单的事，隔壁 Obsidian 的 TikZ 插件至今不支持中文。因为 TikZ 挂件底层的 tikzjax 用的是最基础的 Tex 引擎，没法处理 unicode 和 UTF-8，所以这在之前 tikjax 相关的仓库 issue 中一直被认为没法做到。我一开始也以为加上 CTeX 或者 CJK 就好了，实际上并不是，编码的问题始终会让中文无法被编译。最终，我采用的方案是在编译前将中文字符替换为特殊占位符，再在编译后将其替换回中文字符，绕过了编译中无法包含中文的问题。

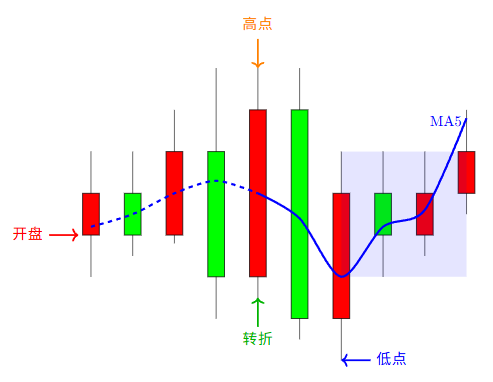

最近打算看一下股票相关的内容，突然想到好像可以用 TikZ 在思源里画 K 线图，这里也分享一个模板示例：
TikZ 代码
\usetikzlibrary{arrows.meta}
\begin{document}
\begin{tikzpicture}
% 定义绘制K线的命令: \candle{横坐标}{开盘价}{收盘价}{最高价}{最低价}
\newcommand{\candle}[5]{
\edef\xpos{#1}%
\edef\open{#2}%
\edef\close{#3}%
\edef\high{#4}%
\edef\low{#5}%
\draw (\xpos,\low) -- (\xpos,\high);
\ifdim#3 pt > #2 pt
\draw[fill=red] (\xpos-0.2,\open) rectangle (\xpos+0.2,\close);
\else
\draw[fill=green] (\xpos-0.2,\open) rectangle (\xpos+0.2,\close);
\fi
}
% 定义箭头命令：\arrow{方向}{横坐标}{价格}{文字}{颜色}
\newcommand{\arrow}[5]{%
\def\dir{#1}%
\def\x{#2}%
\def\y{#3}%
\def\labeltext{#4}%
\def\arrowcolor{#5}%
%
\ifnum\pdfstrcmp{\dir}{down}=0
\draw[<-, \arrowcolor, very thick] (\x,\y) -- (\x,\y+0.7)
node[above, text=\arrowcolor] {\labeltext};
\else\ifnum\pdfstrcmp{\dir}{up}=0
\draw[<-, \arrowcolor, very thick] (\x,\y) -- (\x,\y-0.7)
node[below, text=\arrowcolor] {\labeltext};
\else\ifnum\pdfstrcmp{\dir}{right}=0
\draw[<-, \arrowcolor, very thick] (\x,\y) -- (\x-0.7,\y)
node[left, text=\arrowcolor] {\labeltext};
\else\ifnum\pdfstrcmp{\dir}{left}=0
\draw[<-, \arrowcolor, very thick] (\x,\y) -- (\x+0.7,\y)
node[right, text=\arrowcolor] {\labeltext};
\fi\fi\fi\fi
}
% 定义曲线命令：\curve{颜色}{宽度}{点列表}
\newcommand{\curve}[3]{
\draw[#1, line width=#2, smooth] plot coordinates {#3};
}
% 定义半透明矩形命令：\orect{颜色}{不透明度}{左上角坐标}{右下角坐标}
\newcommand{\orect}[4]{
\fill[#1, fill opacity=#2] #3 rectangle #4;
}
% K线示例：\candle{横坐标}{开盘价}{收盘价}{最高价}{最低价}
\candle{1}{5}{6}{7}{4}
\candle{2}{6}{5}{7}{4.5}
\candle{3}{5}{7}{8}{4.8}
\candle{4}{7}{4}{9}{3}
\candle{5}{4}{8}{9}{3.5}
\candle{6}{8}{3}{9}{2.5}
\candle{7}{3}{6}{7}{2}
\candle{8}{6}{5}{7}{4}
\candle{9}{5}{6}{7}{4.5}
\candle{10}{6}{7}{8}{5.5}
% 箭头示例：\curve{颜色}{宽度}{点列表}
\arrow{up}{5}{3.5}{转折}{green!70!black} % 70%绿色+30%黑色
\arrow{left}{7}{2}{低点}{blue}
\arrow{right}{0.7}{5}{开盘}{red}
\arrow{down}{5}{9}{高点}{orange}
% 虚线示例：\curve{颜色,dashed}{宽度}{点列表}
\curve{blue, dashed}{1.5pt}{(1,5.2) (2,5.5) (3,6) (4,6.3) (5,6)}
% 实线示例：\curve{颜色}{宽度}{点列表}
\curve{blue}{1.5pt}{(5,6) (6,5.4) (7,4) (8,5.2) (9,5.6) (10,7.8)}
% 文本
\node[above, blue] at (9.5,7.5) {MA5};
% 矩形：\orect{颜色}{不透明度}{左上角坐标}{右下角坐标}
\orect{blue}{0.1}{(7,4)}{(10,7)};
\end{tikzpicture}
\end{document}
