STM32 WWDG 窗口看门狗

本贴最后更新于 1630 天前,其中的信息可能已经时移世异

STM32 窗口看门狗简介

窗口看门狗(WWDG)通常被用来监测由外部干扰或不可预见的逻辑条件造成的应用程序正常的运行序列而产生的软件故障。除非递减计数器的值在 WWDG->CR 的第六位变成 0 前被刷新,看门狗电路在达到预置的时间周期时,会产生一个 MCU 复位。在递减计数达到窗口配置寄存器(WWDG->CFR)数值之前,如果 7 位的递减计数器数值(在控制寄存器中)被刷新, 那么也将产生一个 MCU 复位。这表明递减计数器需要在一个有限的时间窗口中被刷新。

STM32 有两个看门狗,一个是独立看门狗(IWDG)之前写过《STM32 IWDG 独立看门狗》,另一个是窗口看门狗(WWDG)。我们知道独立看门狗的工作原理就是一个键值寄存器(IWDG_KR)低 16 位寄存器。软件必须每隔一定时间写入 0xAAAA,否则,当计数器减到 0 时,程序会自动复位。窗口看门狗跟独立看门狗一样,也是一个递减计数器不断的往下递减计数,当减到一个固定值 0X40 时还不喂狗的话,就会产生复位,这个值叫窗口的下限,是固定的值,不能改变。这个是跟独立看门狗类似的地方,不同的地方是窗口看门狗的计数器的值在减到某一个数之前喂狗的话也会产生复位,这个值叫窗口的上限,上限值由用户设置。窗口看门狗计数器的值必须在上窗口和下窗口之间才可以喂狗,这就是窗口看门狗中窗口两个字的含义。

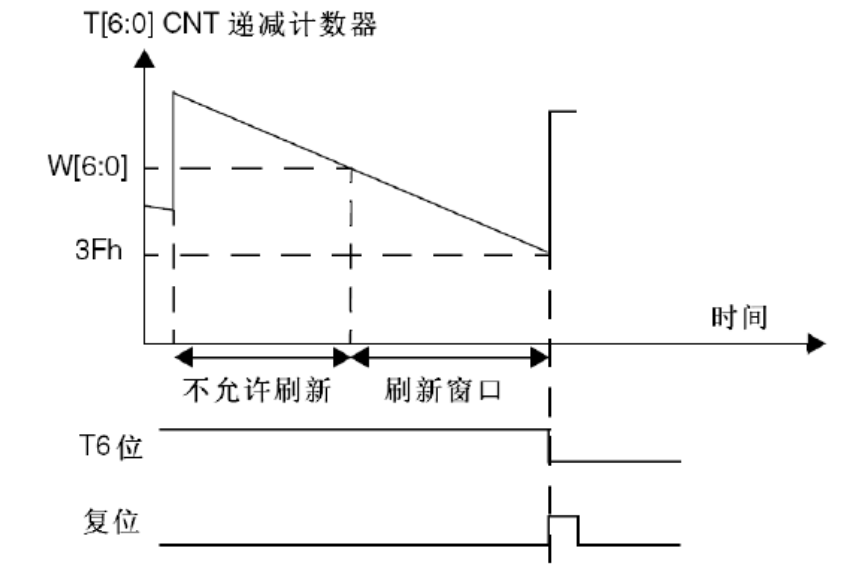

png

上窗口值(W[6:0]) 是由用户自己设定的,根据实际要求来设计窗口值,但是一定要确保窗口值大于 0X40,否则窗口就不存在了。

窗口看门狗的超时公式

TWWDG = (4096×2^WDGTB×(T[5:0]+1)) / FPCLK1;
TWWDG: WWDG 超时时间(单位为 ms)
FPCLK1: APB1 的时钟频率(单位为 Khz)
WDGTB: WWDG 的预分频系数
T[5:0]:窗口看门狗的计数器低 6 位

现在假设 FPCLK1 = 36 MHZ,那么就可以得到最小到最大超时时间表如下:

WDGTB 最小超时时间 最大超时时间
0 113 微秒 7.28 毫秒
1 227 微秒 14.56 毫秒
2 455 微秒 29.12 毫秒
3 910 微秒 58.25 毫秒

窗口看门狗 3 个重要的寄存器

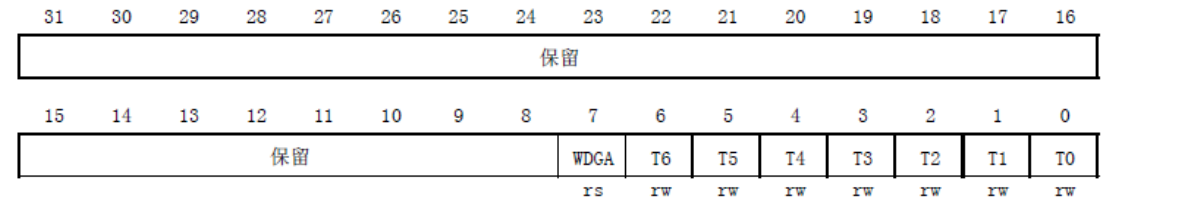

WWDG 的第一个寄存器是控制寄存器(WWDG_CR)

WWDG_CRpng

它只有低八位有效, T[6: 0]用来存储看门狗的计数器值,随时更新的,每个窗口看门狗计数周期(4096×2^ WDGTB)减 1。当该计数器的值从 0X40 变为 0X3F 的时候,将产生看门狗复位。WDGA 位则是看门狗的激活位,该位由软件置 1,以启动看门狗,并且一定要注意的是该位一旦设置,就只能在硬件复位后才能清零了 。

WWDG 的第二个寄存器是配置寄存器(WWDG_CFR)

WWDG_CFR TODAY BLOG

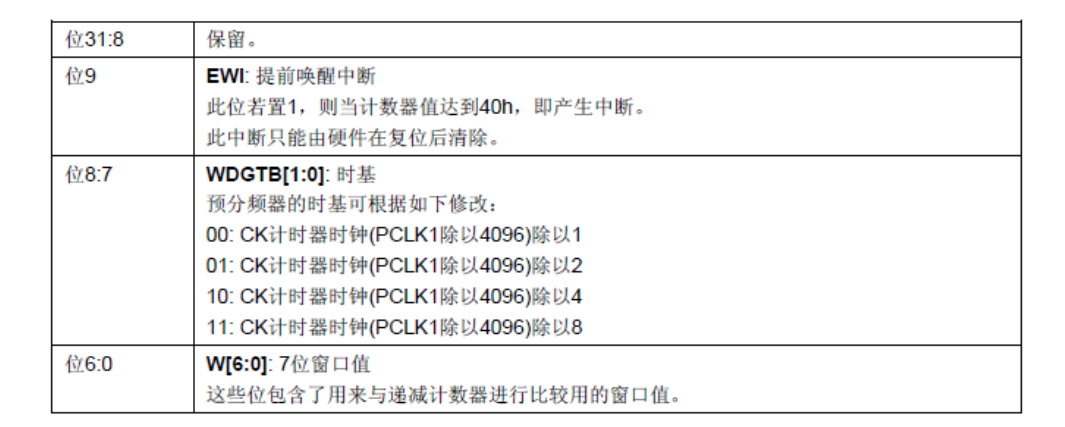

WWDG_CFR 寄存器各位描述 TODAY BLOG

WWDG_CFR 中的 EWI 是提前唤醒中断,也就是在快要产生复位的前一段时间(T[6:0]=0X40) 来提醒我们,需要进行喂狗了,否则将复位!因此,我们一般用该位来设置中断,当窗口看门狗的计数器值减到 0X40 的时候,如果该位设置,并开启了中断,则会产生中断,我们可以在中断里面向 WWDG_CR 重新写入计数器的值,来达到喂狗的目的。注意这里在进入中断后, 必须在不大于 1 个窗口看门狗计数周期的时间(在 PCLK1 频率为 36M 且 WDGTB 为 0 的条件下,该时间为 113us)内重新写 WWDG_CR,否则,看门狗将产生复位。

WWDG 的最后一个寄存器是状态寄存器(WWDG_SR),该寄存器是用来记录当前是否有唤醒的标志。该寄存器仅有第 0 位(从 0 开始计算)有效,其他都是保留位,当计数器值达到 0x40 时,此位由硬件置 1。它必须通过软件写 0 来清除。对此位写 1 无效。 即使中断未被使能, 在计数器的值达到 0X40 的时候, 此位也会被置 1。

在介绍完了窗口看门狗的寄存器之后,我们介绍要如何启用 STM32 的窗口看门狗。 这里我们介绍库函数中用中断的方式来喂狗的方法,WWDG 库函数相关源码和定义分布在源文件 stm32f10x_wwdg.c 文件和头文件 stm32f10x_wwdg.h

一般步骤

使能 WWDG 时钟
设置窗口值和分频数
开启 WWDG 中断并分组
设置计数器初始值并使能看门狗
编写中断服务函数

硬件设计

指示灯 DS0 和 DS1,通过 DS0 和 DS1 来指示 STM32 的复位情况和窗口看门狗的喂狗情况。

软件设计

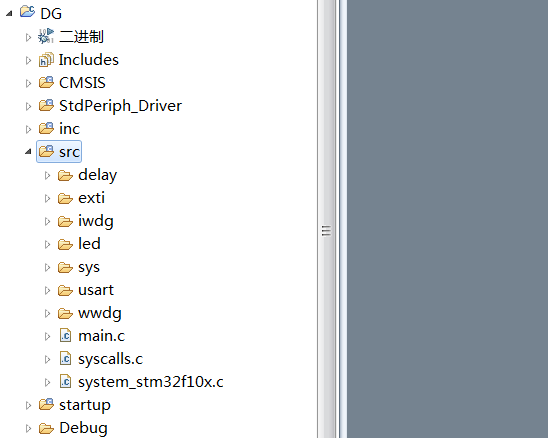

png

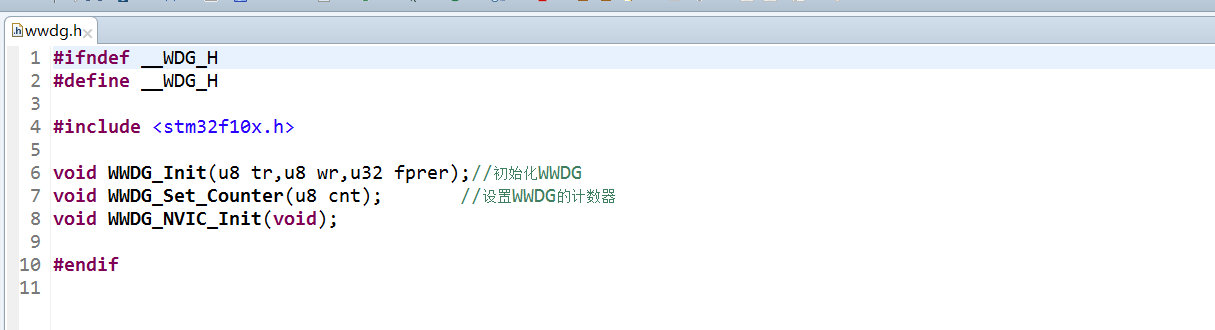

wwdg.h
WWDG_H

#ifndef __WDG_H
#define __WDG_H

#include <stm32f10x.h>

void WWDG_Init(u8 tr,u8 wr,u32 fprer);//初始化WWDG
void WWDG_Set_Counter(u8 cnt);       //设置WWDG的计数器
void WWDG_NVIC_Init(void);

#endif

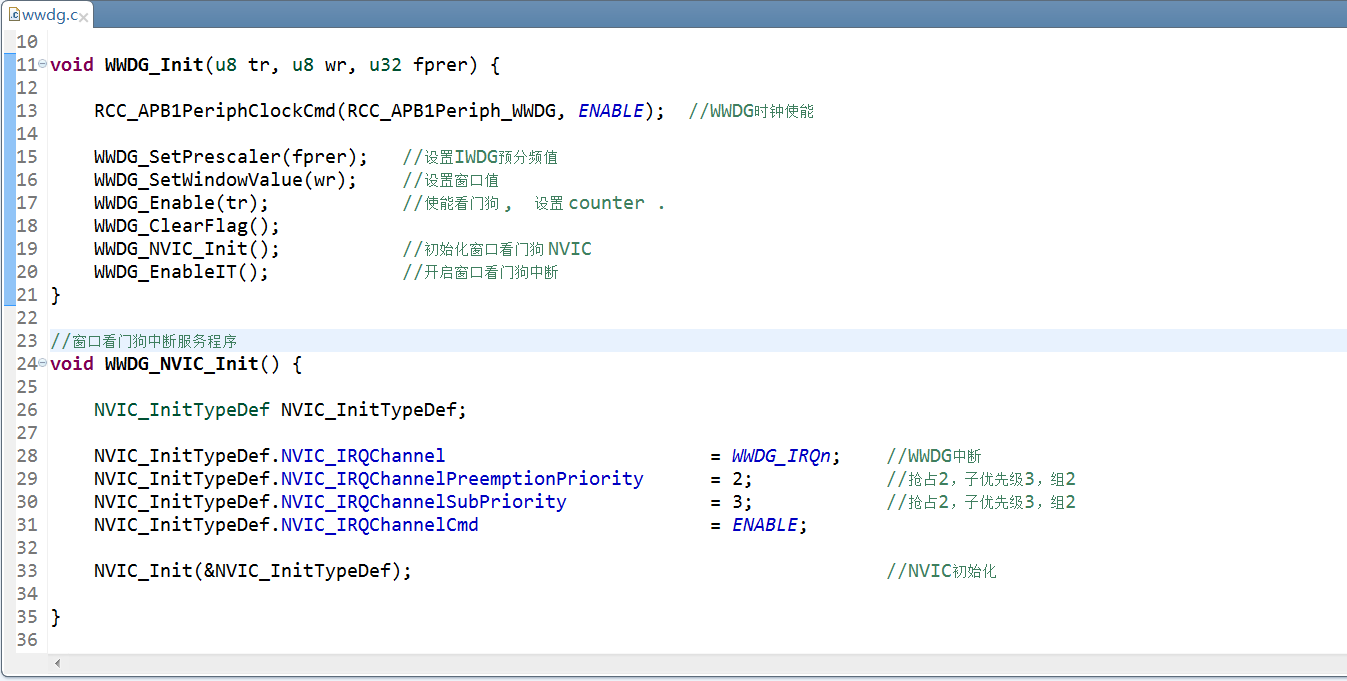

wwdg.c

Today_20180515_213813png

#include "wwdg.h"
#include <misc.h>
#include <stm32f10x_rcc.h>
#include <stm32f10x_wwdg.h>
#include "../led/led.h"

u8 WWDG_CNT = 0x7f;

void WWDG_Init(u8 tr, u8 wr, u32 fprer) {

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_WWDG, ENABLE);  //WWDG时钟使能

    WWDG_SetPrescaler(fprer);        //设置IWDG预分频值
    WWDG_SetWindowValue(wr);         //设置窗口值
    WWDG_Enable(tr);                 //使能看门狗,设置 counter.
    WWDG_ClearFlag();
    WWDG_NVIC_Init();                //初始化窗口看门狗 NVIC
    WWDG_EnableIT();                 //开启窗口看门狗中断
}

//窗口看门狗中断服务程序
void WWDG_NVIC_Init() {

    NVIC_InitTypeDef NVIC_InitTypeDef;
    NVIC_InitTypeDef.NVIC_IRQChannel                    = WWDG_IRQn; //WWDG中断
    NVIC_InitTypeDef.NVIC_IRQChannelPreemptionPriority  = 2;        //抢占2,子优先级3,组2
    NVIC_InitTypeDef.NVIC_IRQChannelSubPriority         = 3;        //抢占2,子优先级3,组2
    NVIC_InitTypeDef.NVIC_IRQChannelCmd                 = ENABLE;

    NVIC_Init(&NVIC_InitTypeDef);                                   //NVIC初始化
}
void WWDG_IRQHandler(void) {
    WWDG_SetCounter(0x7F);    //当禁掉此句后,窗口看门狗将产生复位
    WWDG_ClearFlag();     //清除提前唤醒中断标志位
    LED1=!LED1;
}

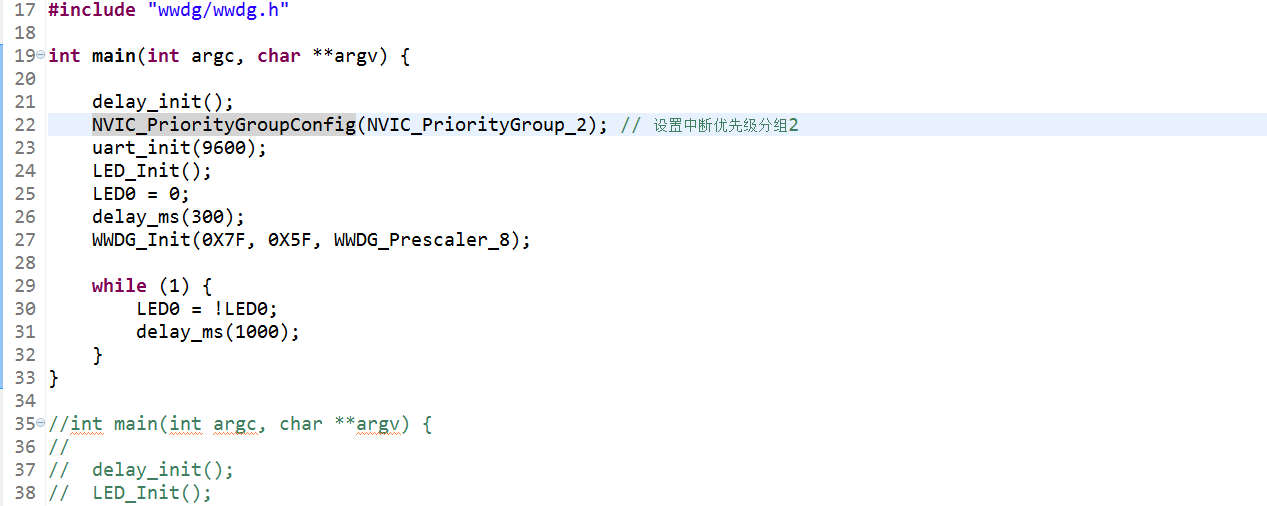

main.c

Today_20180515_213925png

#include <misc.h>

#include <stm32f10x_wwdg.h>



#include "delay/delay.h"

#include "led/led.h"
#include "wwdg/wwdg.h"

int main(int argc, char **argv) {

    delay_init();
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 设置中断优先级分组2
    LED_Init();
    LED0 = 0;
    WWDG_Init(0X7F, 0X5F, WWDG_Prescaler_8);
    while (1) {
        LED0 = !LED0;
        delay_ms(1000);
    }
}

效果:系统上电后 LED0 每隔 1000ms 闪烁一次,LED1 会在喂狗时闪烁。

1 操作
Today 在 2020-06-08 09:31:03 更新了该帖

相关帖子

欢迎来到这里!

我们正在构建一个小众社区,大家在这里相互信任,以平等 • 自由 • 奔放的价值观进行分享交流。最终,希望大家能够找到与自己志同道合的伙伴,共同成长。

注册 关于
请输入回帖内容 ...
  • leifayu

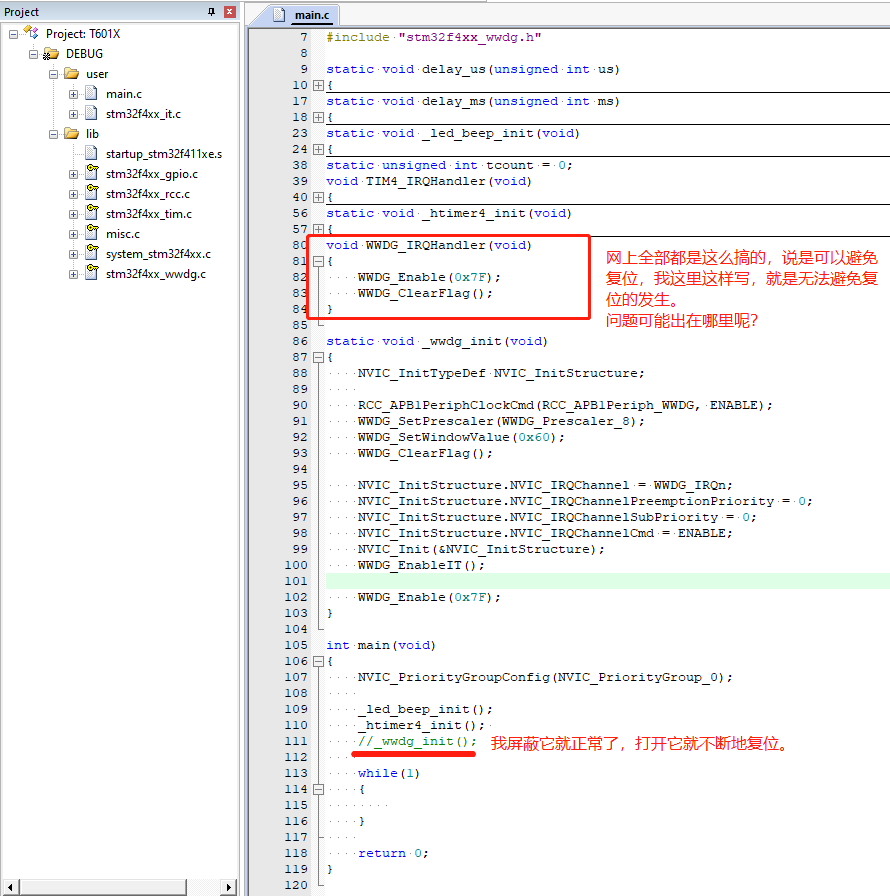

    你好,我看了网上很多人都说在 WWDG 的中断里面喂狗可以避免复位。我尝试这么做了,实际上还是复位了。我就奇怪大家是怎么做的?为什么到我手上就是不行呢?CUsersleifayuDesktop 微信图片 20200605163736.png

    1 回复
  • Today
    作者

    你要注意窗口看门狗的核心,必须在那个窗口里面喂狗

    1 回复
  • leifayu

    仔细测试了一下,问题出在 WWDG 的中断服务函数里面。在中断服务函数里面必须要干点活才能避免复位,如果仅仅是喂狗、清标志,就不可避免要被复位。
    这个我可能要看看编译之后的汇编代码了,看看逻辑是咋走的。

    void WWDG_IRQHandler(void)
    {
        static uint32_t c = 0;

        WWDG_SetCounter(0x7F);
        WWDG_ClearFlag();

    #if defined(__LED_TOGGLE_IN_WWDG__)
        c ++;
        if (0 == c%20) // WWDG最长大约54ms
        {
            LED_TOGGLE();
        }
    #else
        // 多少干些事情,看看啥情况
        c ++;
        if (1000 < c)
            c = 0;
    #endif
    }

    1 回复
  • leifayu

    仔细调试了一下,发现在 WWDG 的中断服务函数里面必须要干一些喂狗、清标志以外的事情,否则必然导致 WWDG 复位。
    这个可能是编译器优化了什么。具体什么样的优化操作,我还没整明白,汇编看不太懂。
    我尝试在里面仅增加一个“nop”操作,就能避免复位了。
    当然,实际应用当中,开启了 WWDG,一般是要干些工作的,我只是学习过程中偶然碰到了这样一个情况才反觉这么一个现实。

    1 回复
  • Today
    作者

    一般中断要尽可能快的出来,不要耗费太多时间

  • Today
    作者

    你可以按照我上面的例子写一下,主循环还是要写点东西的 😄
