数据库多表设计

本贴最后更新于 1661 天前,其中的信息可能已经天翻地覆

多表之间的关系

分类:

  • 一对一(了解):
    • 如:人和身份证
    • 分析:一个人只有一个身份证,一个身份证只能对应一个人
  • 一对多(多对一):
    • 如:部门和员工
    • 分析:一个部门有多个员工,一个员工只能对应一个部门
  • 多对多:
    • 如:学生和课程
    • 分析:一个学生可以选择很多门课程,一个课程也可以被很多学生选择

实现关系:

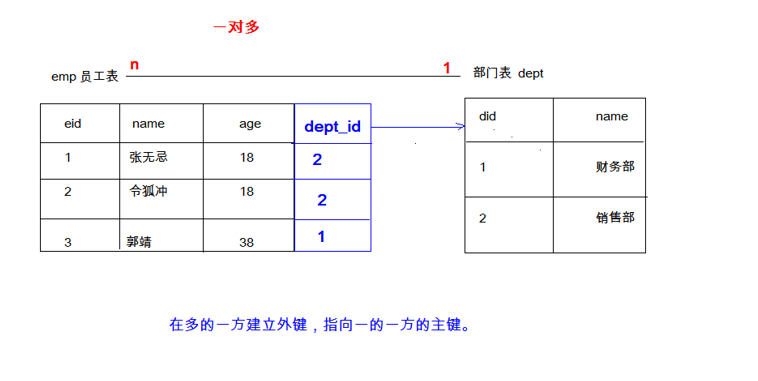

  • 一对多(多对一):
    • 如:部门和员工
    • 实现方式:在多的一方建立外键,指向一的一方的主键。


  • 多对多:
    • 如:学生和课程
    • 实现方式:多对多关系实现需要借助第三张中间表。中间表至少包含两个字段,这两个字段作为第三张表的外键,分别指向两张表的主键

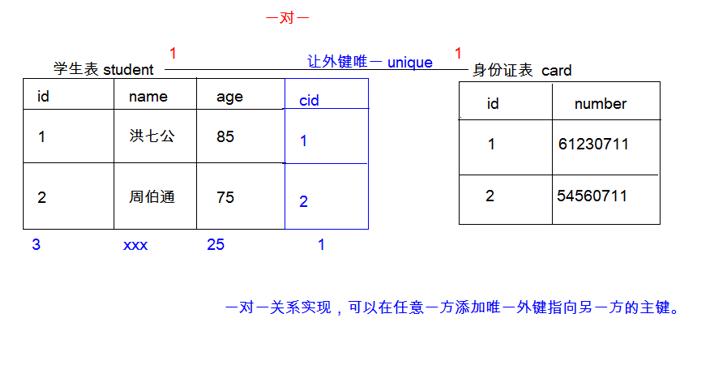

  • 一对一(了解):
    • 如:人和身份证
    • 实现方式:一对一关系实现,可以在任意一方添加唯一外键指向另一方的主键。


  • 案例
-- 创建旅游线路分类表 tab_category
-- cid 旅游线路分类主键,自动增长
-- cname 旅游线路分类名称非空,唯一,字符串 100
CREATE TABLE tab_category (
	cid INT PRIMARY KEY AUTO_INCREMENT,
	cname VARCHAR(100) NOT NULL UNIQUE
);

-- 创建旅游线路表 tab_route
/*
rid 旅游线路主键,自动增长
rname 旅游线路名称非空,唯一,字符串 100
price 价格
rdate 上架时间,日期类型
cid 外键,所属分类
*/
CREATE TABLE tab_route(
	rid INT PRIMARY KEY AUTO_INCREMENT,
	rname VARCHAR(100) NOT NULL UNIQUE,
	price DOUBLE,
	rdate DATE,
	cid INT,
	FOREIGN KEY (cid) REFERENCES tab_category(cid)
);

/*
创建用户表 tab_user
uid 用户主键,自增长
username 用户名长度 100,唯一,非空
password 密码长度 30,非空
name 真实姓名长度 100
birthday 生日
sex 性别,定长字符串 1
telephone 手机号,字符串 11
email 邮箱,字符串长度 100
*/
CREATE TABLE tab_user (
	uid INT PRIMARY KEY AUTO_INCREMENT,
	username VARCHAR(100) UNIQUE NOT NULL,
	PASSWORD VARCHAR(30) NOT NULL,
	NAME VARCHAR(100),
	birthday DATE,
	sex CHAR(1) DEFAULT '男',
	telephone VARCHAR(11),
	email VARCHAR(100)
);

/*
创建收藏表 tab_favorite
rid 旅游线路 id,外键
date 收藏时间
uid 用户 id,外键
rid 和 uid 不能重复,设置复合主键,同一个用户不能收藏同一个线路两次
*/
CREATE TABLE tab_favorite (
	rid INT, -- 线路id
	DATE DATETIME,
	uid INT, -- 用户id
	-- 创建复合主键
	PRIMARY KEY(rid,uid), -- 联合主键
	FOREIGN KEY (rid) REFERENCES tab_route(rid),
	FOREIGN KEY(uid) REFERENCES tab_user(uid)
);

数据库设计的范式

概念:

设计数据库时,需要遵循的一些规范。要遵循后边的范式要求,必须先遵循前边的所有范式要求

设计关系数据库时,遵从不同的规范要求,设计出合理的关系型数据库,这些不同的规范要求被称为不同的范式,各种范式呈递次规范,越高的范式数据库冗余越小。

目前关系数据库有六种范式:第一范式(1NF)、第二范式(2NF)、第三范式(3NF)、巴斯-科德范式(BCNF)、第四范式(4NF)和第五范式(5NF,又称完美范式)。

分类:

  • 第一范式(1NF):
    • 每一列都是不可分割的原子数据项
学号 姓名 班级
1 张三 一年三班
2 李四 一年二级
3 王五 二年三班
  • 第二范式(2NF):
    • 在 1NF 的基础上,非码属性必须完全依赖于码(在 1NF 基础上消除非主属性对主码的部分函数依赖)
  • 示例:

1、 借书证表:

学生证号 学生证名称 学生证办理时间 借书证号 借书证名称 借书证办理时间
2、 分成两张表
学生证号 学生证名称 学生证办理时间
借书证号 借书证名称 借书证办理时间
  • 几个概念:
    • 函数依赖:A-->B,如果通过 A 属性(属性组)的值,可以确定唯一 B 属性的值。则称 B 依赖于 A
      • 例如:学号--> 姓名。 (学号,课程名称) --> 分数
    • 完全函数依赖:A-->B, 如果 A 是一个属性组,则 B 属性值得确定需要依赖于 A 属性组中所有的属性值。
      • 例如:(学号,课程名称) --> 分数
    • 部分函数依赖:A-->B, 如果 A 是一个属性组,则 B 属性值得确定只需要依赖于 A 属性组中某一些值即可。
      • 例如:(学号,课程名称) -- > 姓名
    • 传递函数依赖:A-->B, B -- >C . 如果通过 A 属性(属性组)的值,可以确定唯一 B 属性的值,在通过 B 属性(属性组)的值可以确定唯一 C 属性的值,则称 C 传递函数依赖于 A
      • 例如:学号--> 系名,系名--> 系主任
    • 码:如果在一张表中,一个属性或属性组,被其他所有属性所完全依赖,则称这个属性(属性组)为该表的码
      • 例如:该表中码为:(学号,课程名称)
      • 主属性:码属性组中的所有属性
      • 非主属性:除过码属性组的属性
  • 第三范式(3NF):
    • 在 2NF 基础上,任何非主属性不依赖于其它非主属性(在 2NF 基础上消除传递依赖)
  • 示例:学生信息表
学号 姓名 年龄 所在学院 学院地点
  • 存在传递的决定关系:
    学号 -> 所在学院 -> 学院地点

  • 拆分成两张表

学号 姓名 年龄 所在学院的编号(外键)
学院编号 所在学院 学院地点

拓展——数据库的备份和还原

  • 命令行:
    • 语法:
      • 备份: mysqldump -u 用户名 -p 密码 数据库名称 > 保存的路径
      • 还原:
        • 登录数据库
        • 创建数据库
        • 使用数据库
        • 执行文件。source 文件路径
  • 图形化工具
  • 数据库
