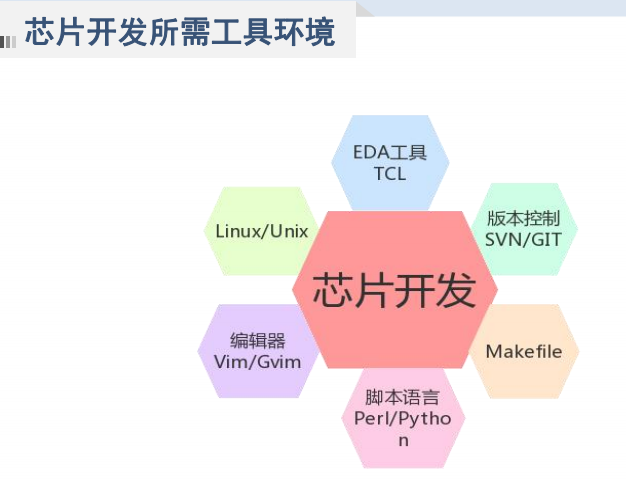

芯片开发所需工具环境

EDA 工具简介

EDA:electronic design automation(电子设计自动化)，是指利用计算机辅助设计(CD)软件，来完成超大规模集成电路(VLSI)芯片的功能设计、综合、验证、物理设计(包括布局、布线、版图、设计规则检查等)等流程的设计方式。可编程逻辑阵列、标准单元库（与或非门）、全/半定制设计、专用集成电路设计是 DA 工具的硬性要求。在电子设计自动化出现之前，设计人员必须手工完成集成电路的设计、布线等工作，这是因为当时集成电路的复杂程度远不及现在。

​​

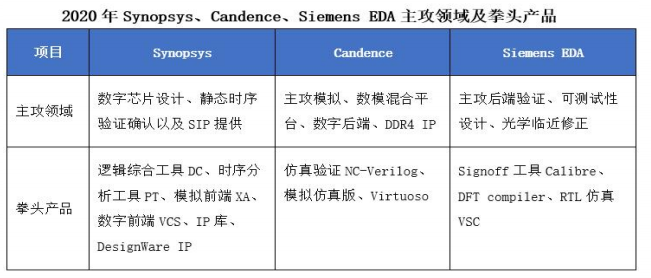

常见的 EDA 工具厂商：
ModelSim/Questasim(Mentor:明导国际，2016 年被西门子收购，唯一可在 Windows 系统下使用)
VCS(Synopsys:新思科技)

NCsim(Cadence:楷登电子)
熊猫系统(华大九天，国内 DA 工具首屈一指的供应商)
芯愿景，概伦电子，国微集团、芯华章、广立微、芯和半导体、合见工软

​​

数字前端常见的名词解释：
FPGA:Field Programmable Gate Array,可编程的逻辑门级阵列，半定制芯片
ASIC:Application Specific Integrated Circuit.,专用集成电路，全定义芯片
MCU:Microprogrammed Control Unit,微控单元，单片机，单片微型计算机，一个芯片上有多个系统
S0c:System on Chip 片上系统
CPU:Central Processing Unit,中央处理器，决定着手机的运行速度。一般来说芯片数字越大代表着型号越新，因此我们在选择 CPU 的时候应该选择名称中所带数字较大的。
GPU:Graphics Processing Unit,图像处理器，在手机上用于游戏画面的渲染，通常 GPU 的型号越新，频率越高，意味着游戏的画面展示速度越快。
CPU 和 GPU 二者对于用户来说是缺一不可，CPU 负责计算数据，GPU 负责显示内容，构造后端运算，前端显示的前后搭配。
Memory:存储器，也叫存储芯片
FIFO:first input first output 先入先出队列，是一种传统的按序执行的方法，先进入的指令先完成并退出，跟着再执行第二条指令。

脚本语言 Makefile

Makefile 可以做什么？
makefile 定义了一系列的规则，来规定哪些部分先执行，哪些部分后执行，写好 makefile 以后，只需一个 make 命令就可以让整个工程完全自动编译，所以简单的说，makefile 实现了大工程的自动化编译。

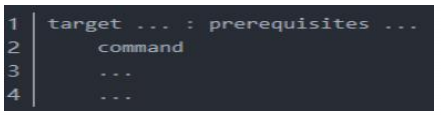

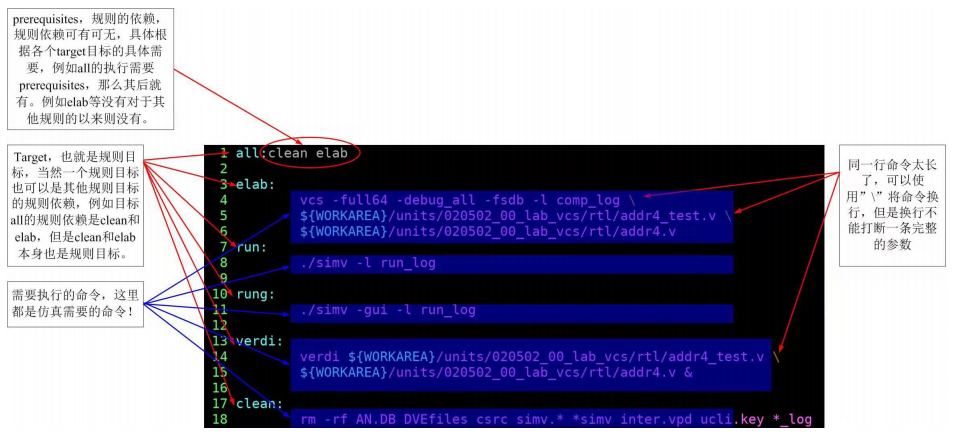

一个简单的 Makefile 描述规则组成：

​​

target:规则的目标
prerequisites:规则的依赖
command:规则的命令行（必须以 TAB 字符开头）

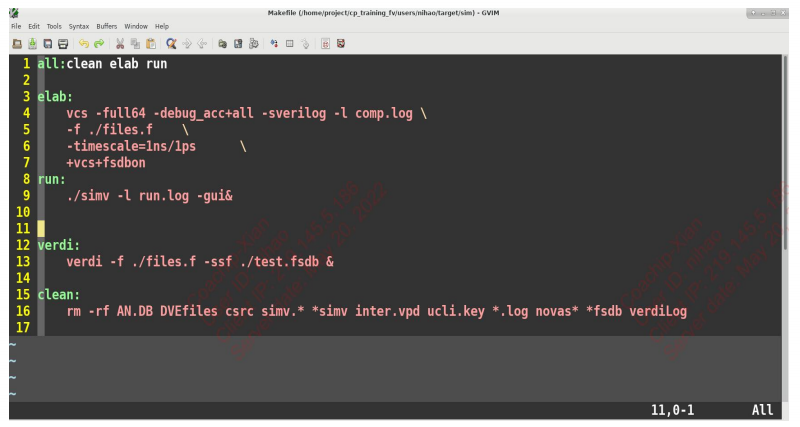

Makefile 举例

​​

​​

VCS 的使用

‍
