comsol 构建几何的小方法

把几何导入到另一个文件中:这种方法是错误的!出 bug 时就要想想,是否是这个方法或直接复制.mph 文件再运行,这样会出 bug!算出来能带是错误的!

以下导入的方法不用,因为很可能后面运行能带得到的结果会出 Bug:

首先可以右击几何,有一个导出按钮,导出为.mphbin 文件,然后再在另一个 comsol 中导入就可以。

但是这个方法在导入后没法编辑,所以还是不用。

12.13 更新:上面这次之所以出 bug 是因为,我是从一个三维文档导出二维平面。然后再把这个二维平面又导入到一个新三维文档。这样就会出 bug。

洪师姐是先定义一个二维 mph 文档,然后从二维的导出,再导入三维的。就不会出 bug 吧?要问一下

看来要实现能够编辑,还是需要自己复制整个.mph 文件!再直接修改

comsol 新手入门基础教程,comsol 几何建模,不是新手勿点!_哔哩哔哩_bilibili

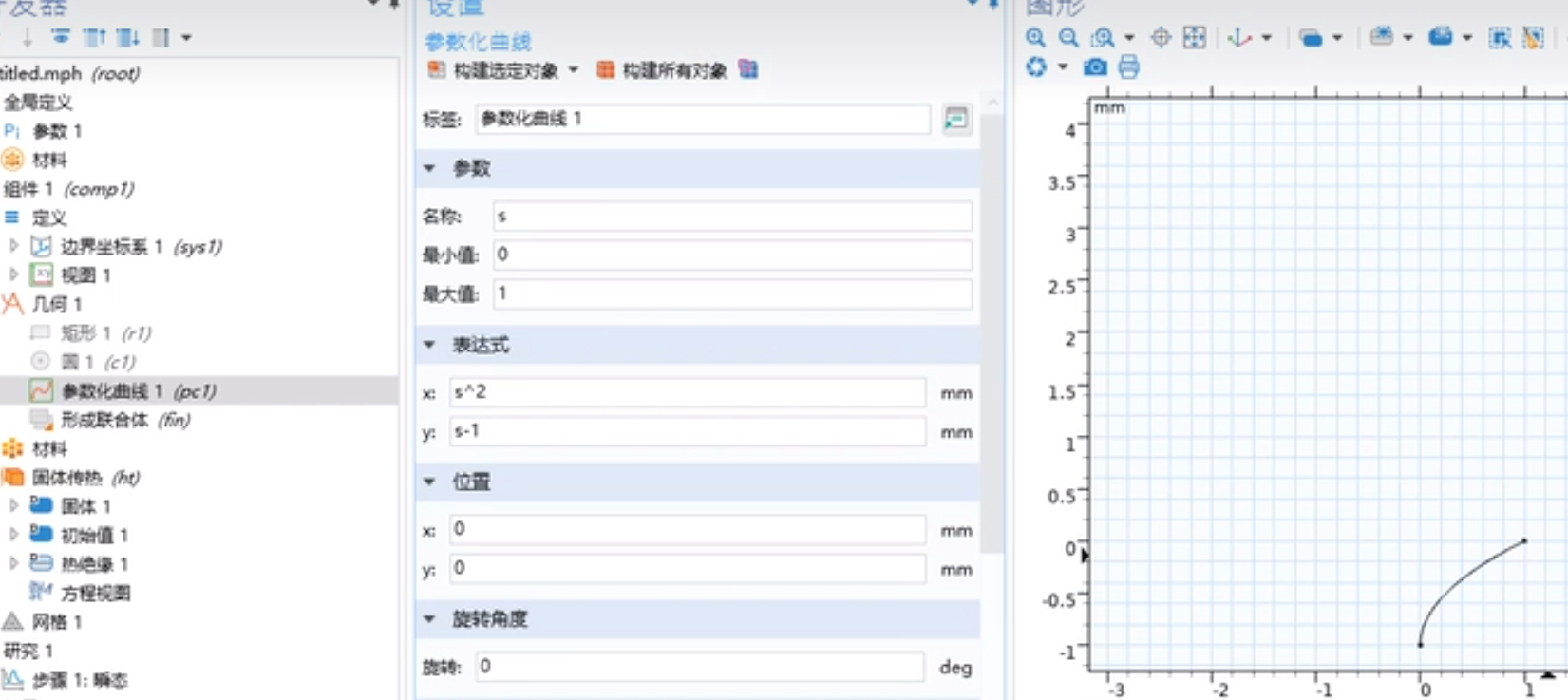

注意参数化曲线:可以自己画出一条函数曲线【科研】


注意,参数化曲线中,"位置"是用来平移曲线的,一般都不要改动它,就为 0,0;若想知道它的用处,可以在一个简单的几何中自己设置看看!

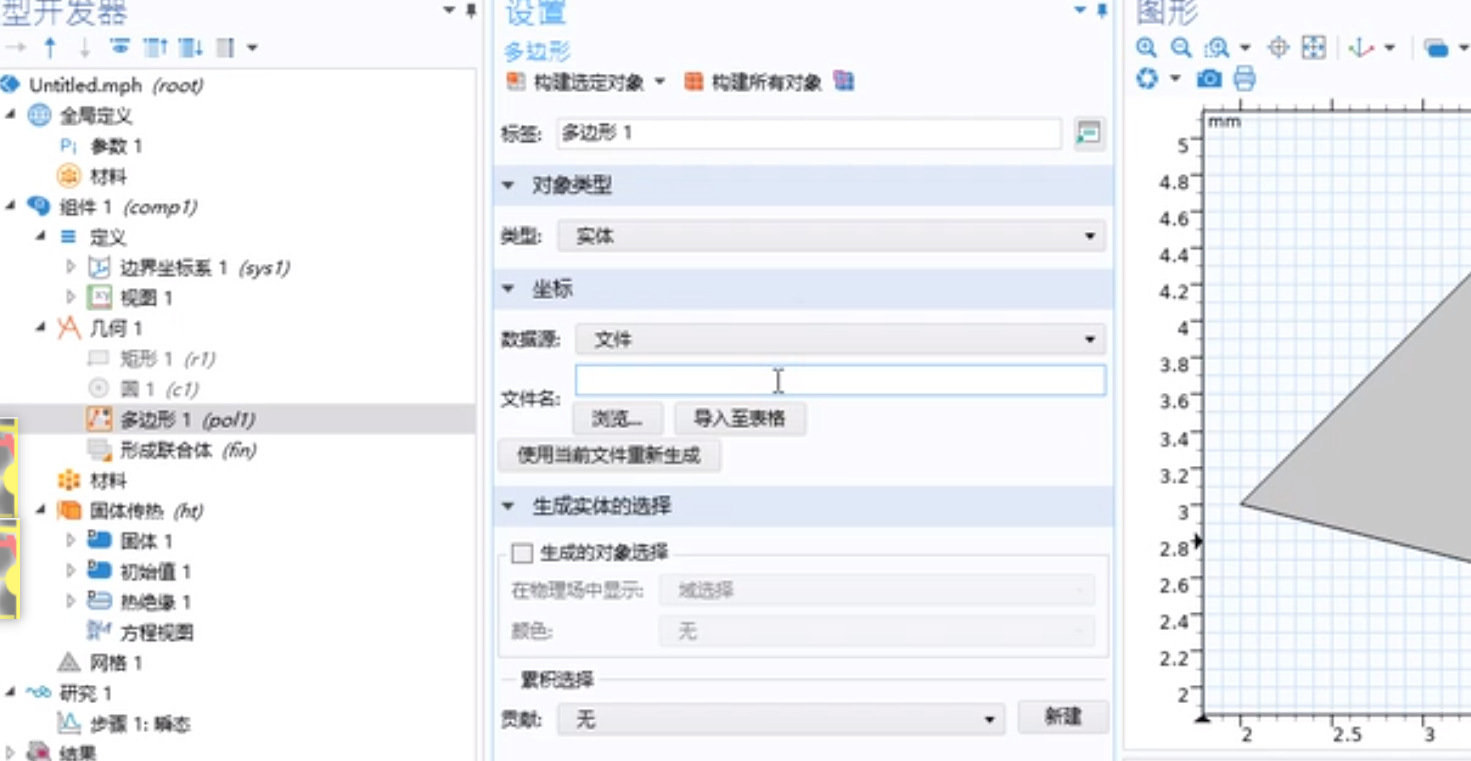

在画多边形时,也可以从.txt 文件【只要包含坐标】中加载:

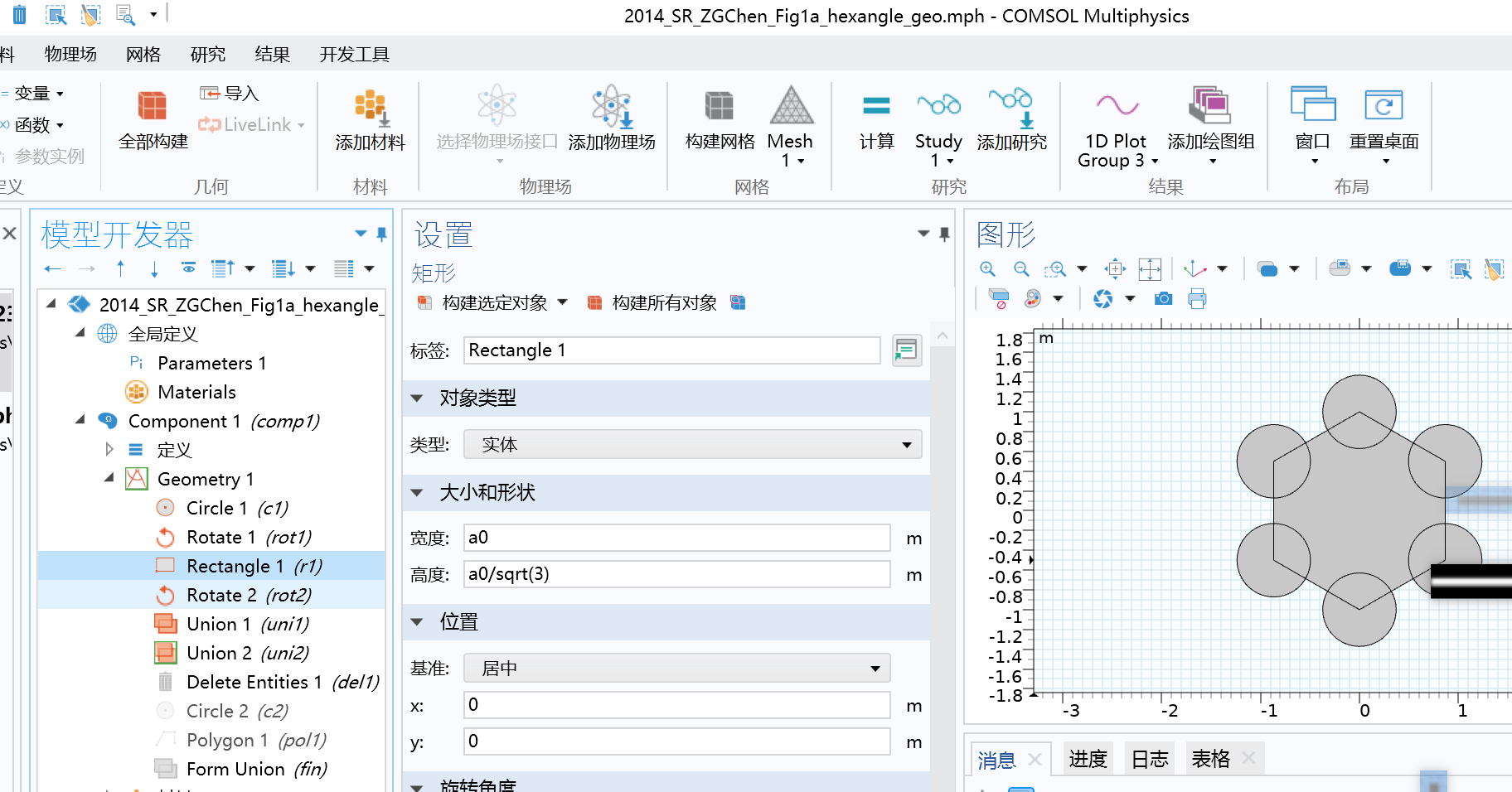

注意可以交集、并集(常用)、旋转、分割域进行联合操作构成复杂图形:

image注意,通过旋转直接就可以画出 6 个圆很快。然后还用了交集等

注意"并集"相当于 PPT 中的"组合"操作,可以将两个图形组合起来!

注意交集的话,就是相当于最后只得到两个图案的相交区域,其他区域都被删除了

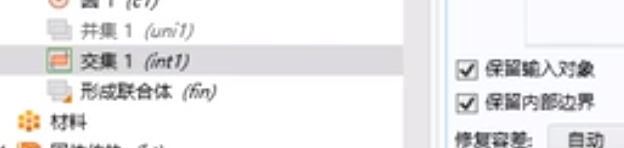

但若"保留输入对象",则原图案也会保留:image

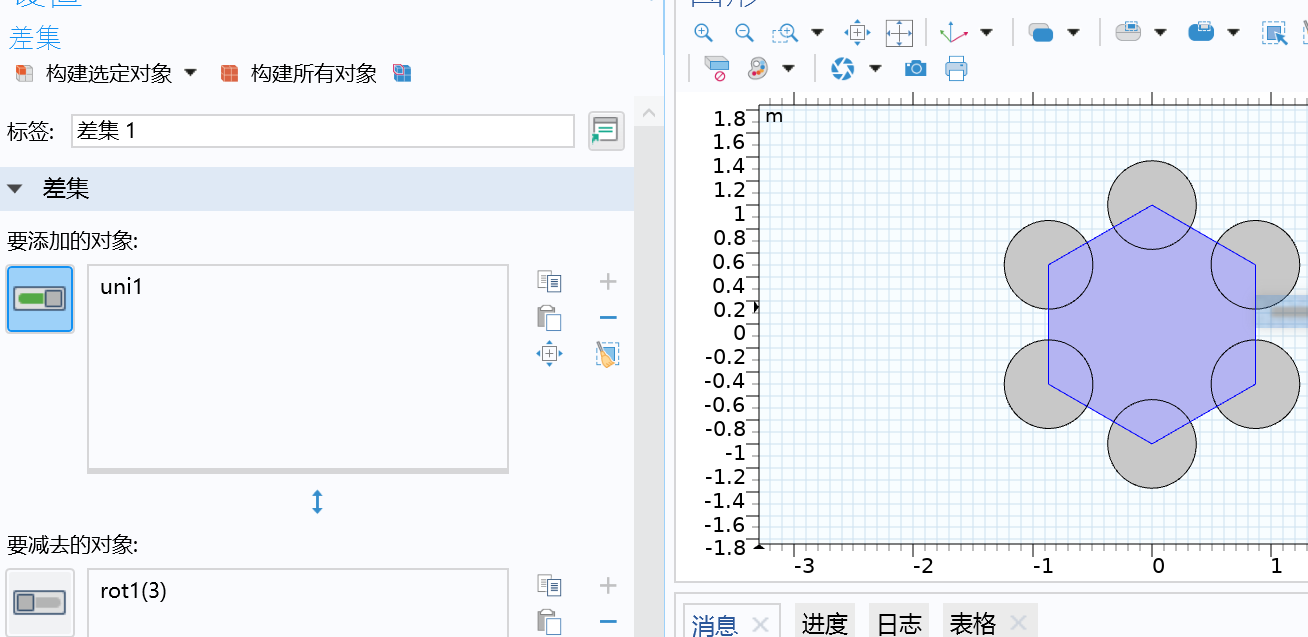

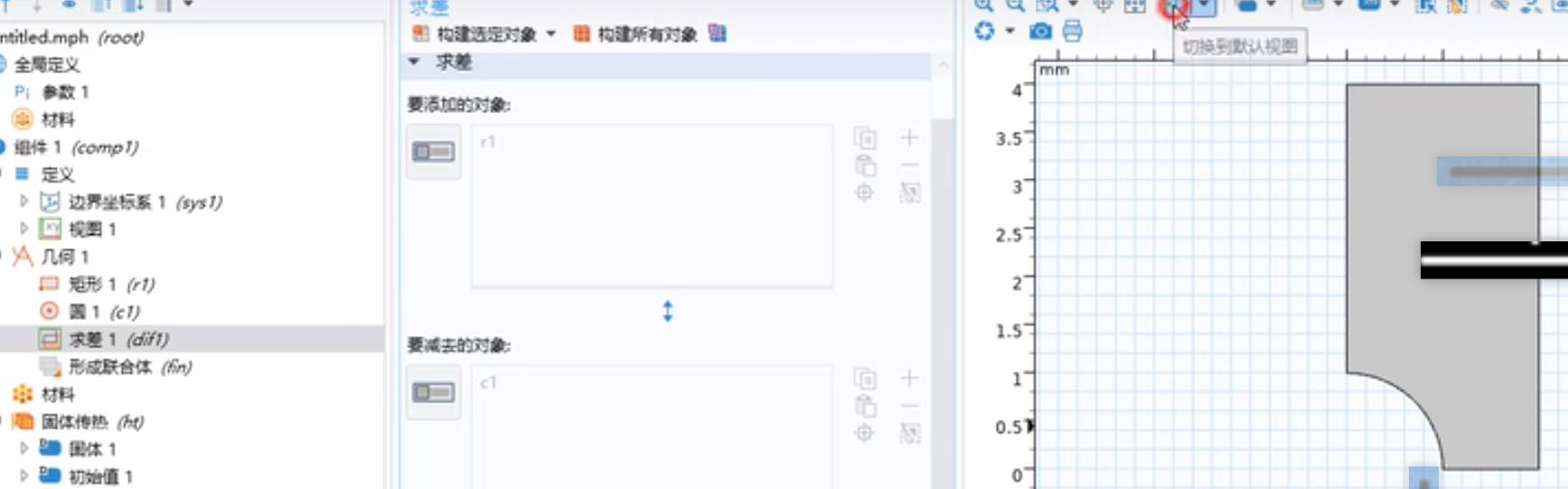

"求差",就是注意"要添加"和"要减去"的对象!【科研中通过差集来裁掉一些部分,有时比删除实体更方便】

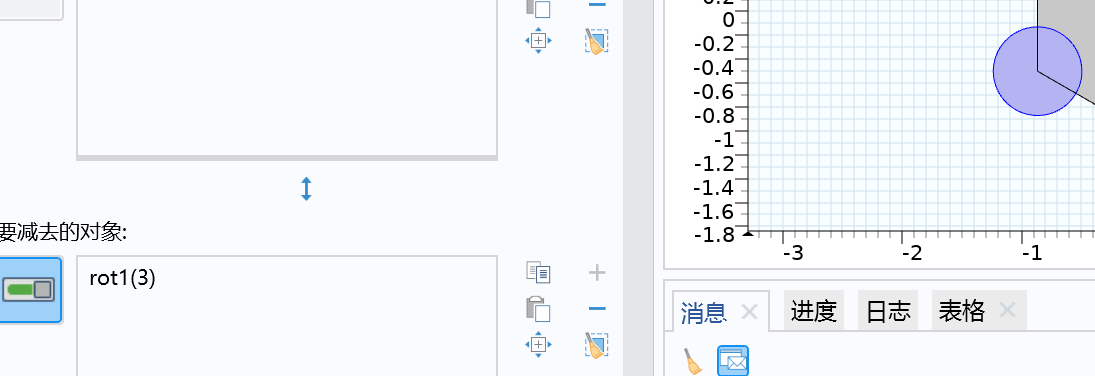

特别注意对差集的理解:

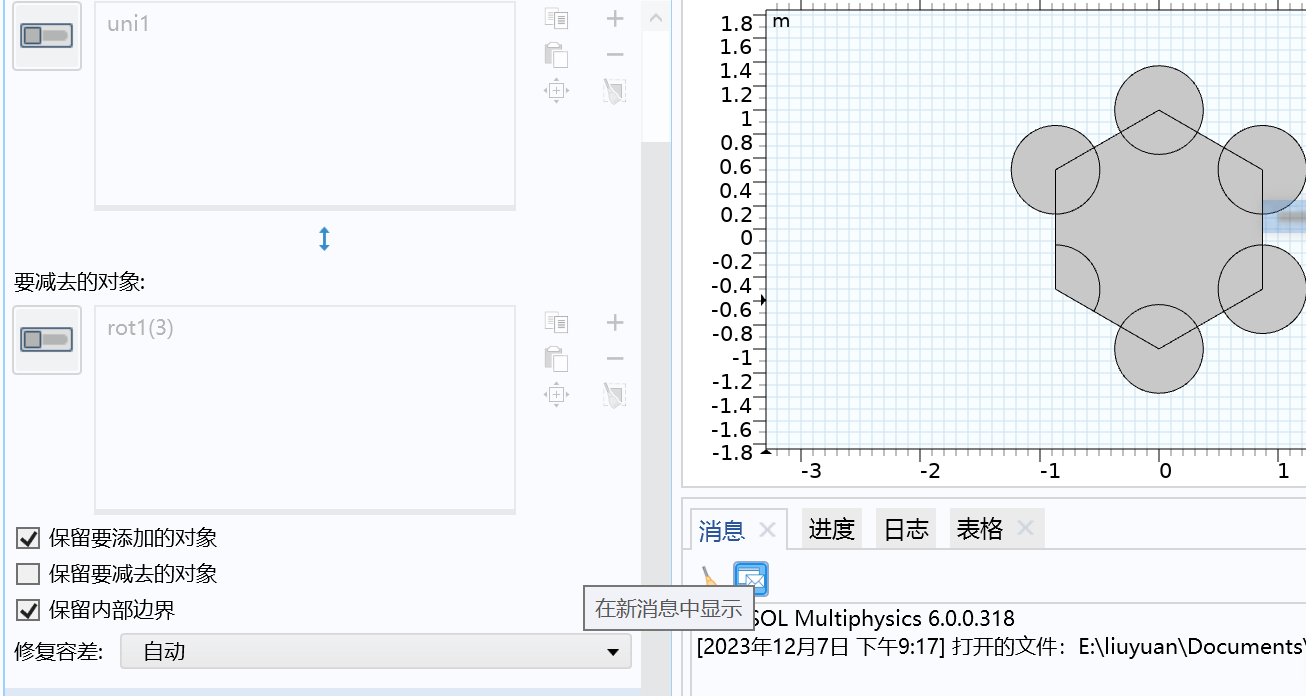

若保留选择要添加的对象,则结果:

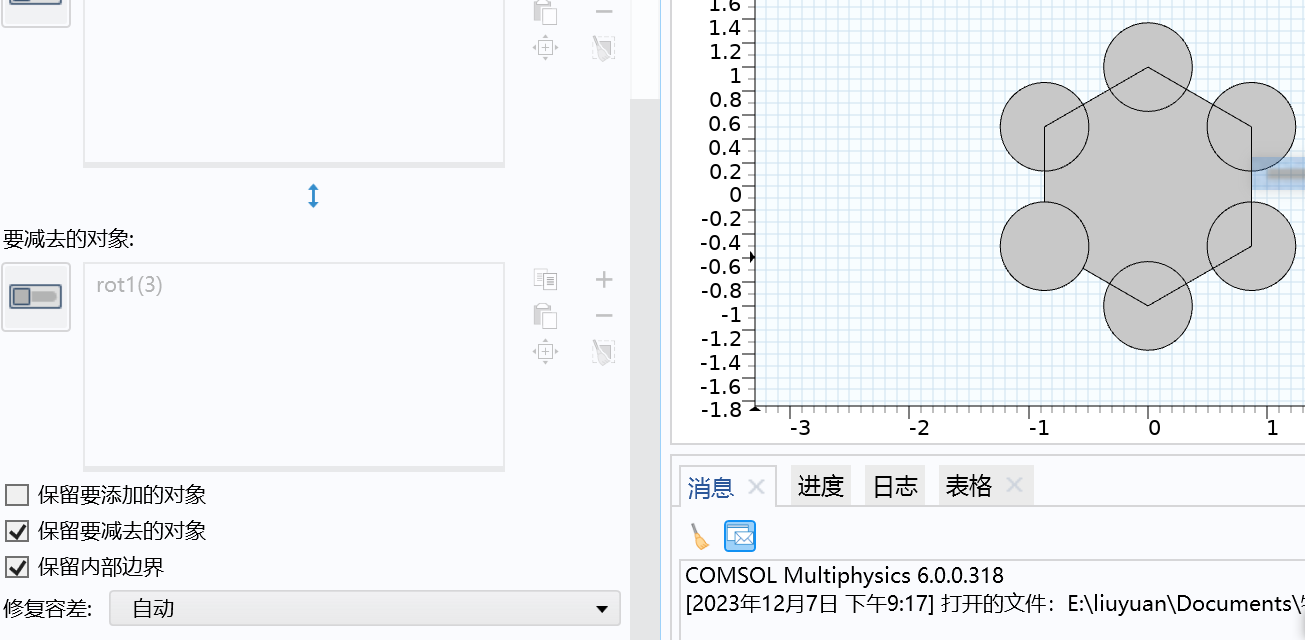

若保留选择要减去的对象,则结果:【这个在我科研中有用】

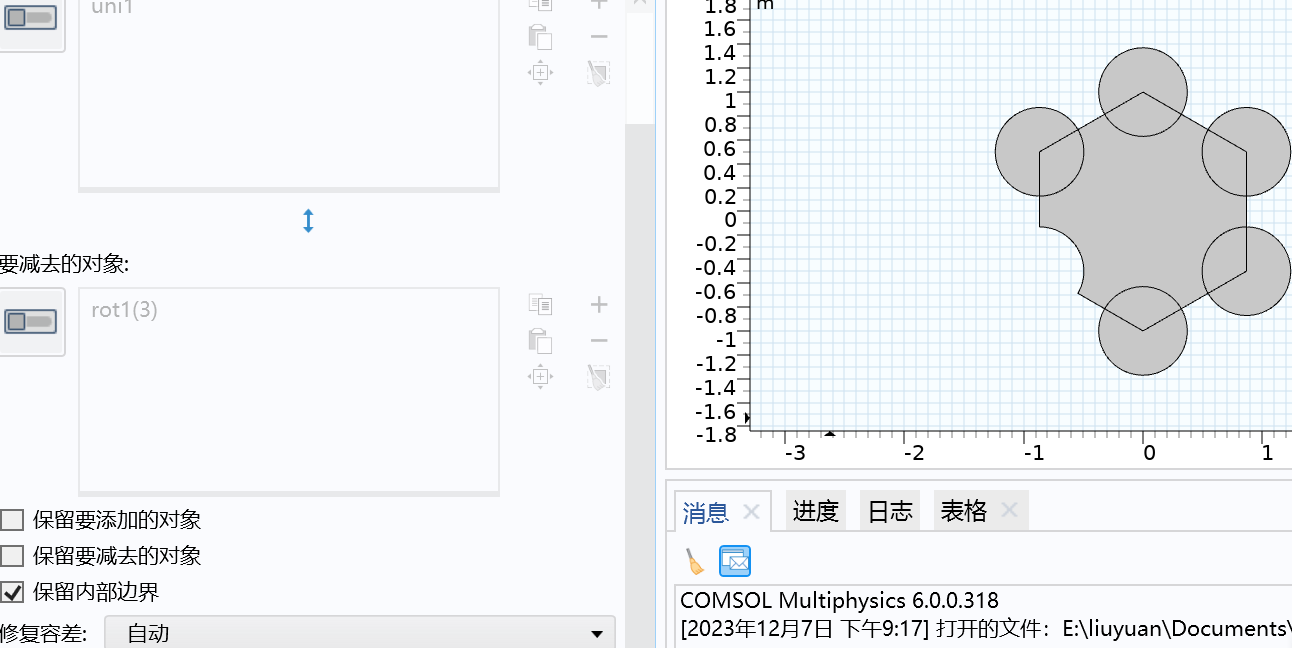

若都不选,则是减去:

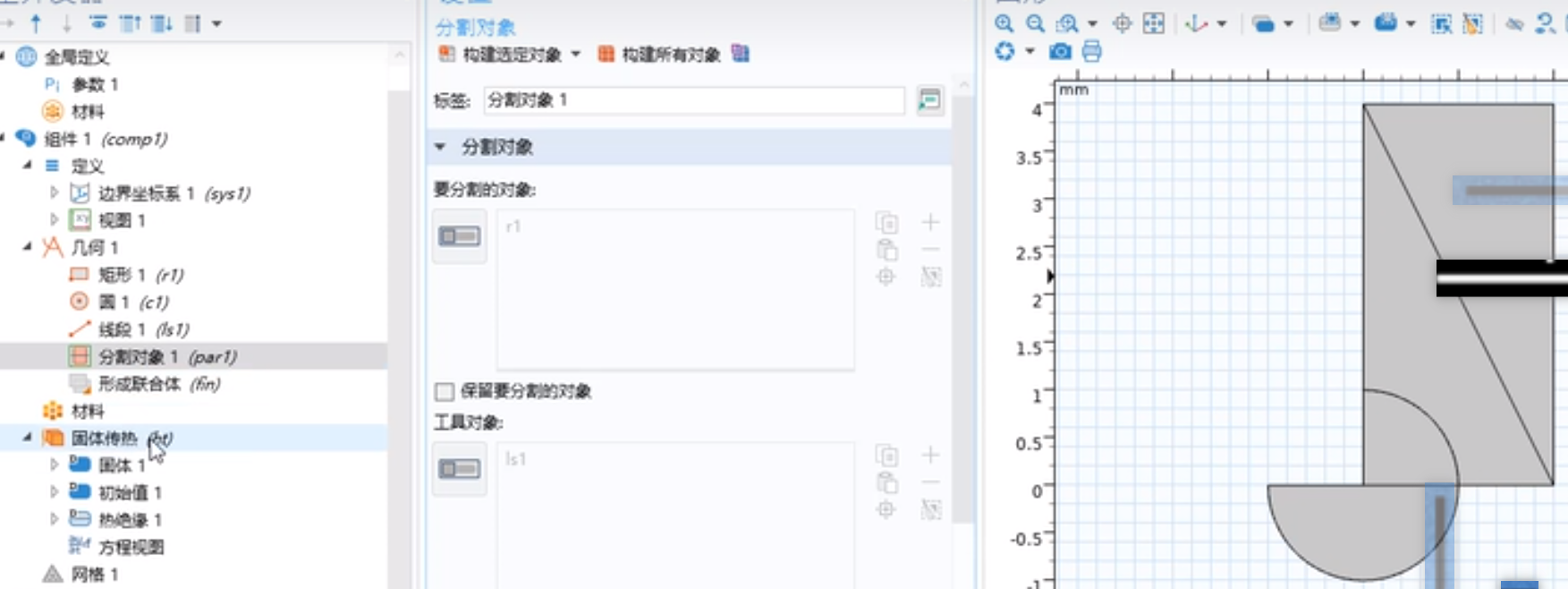

"分割对象",可以把一个图案分成两个独立的图案

image工具对象是用"线段"定义出来的矩形的那条对角线

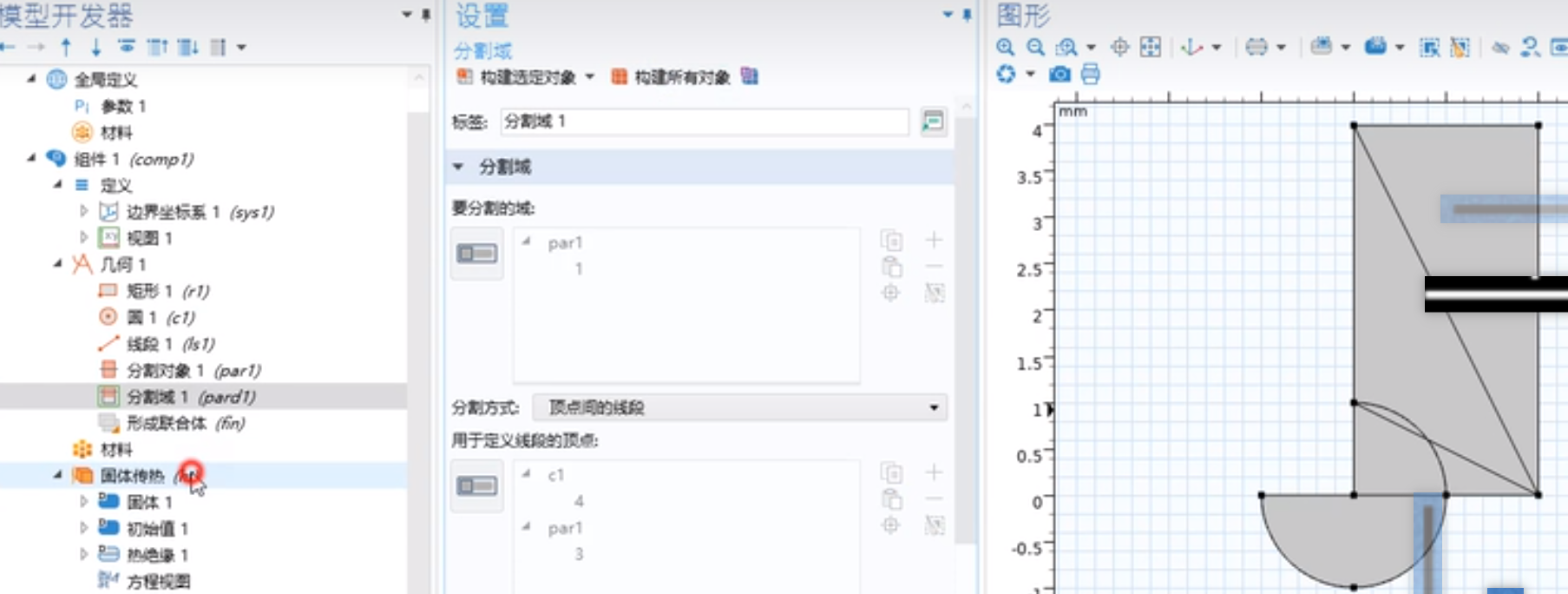

分割域:通过顶点间的线段就可以直接分割域!(在这篇 science 论文的腔仿真中可以使用)

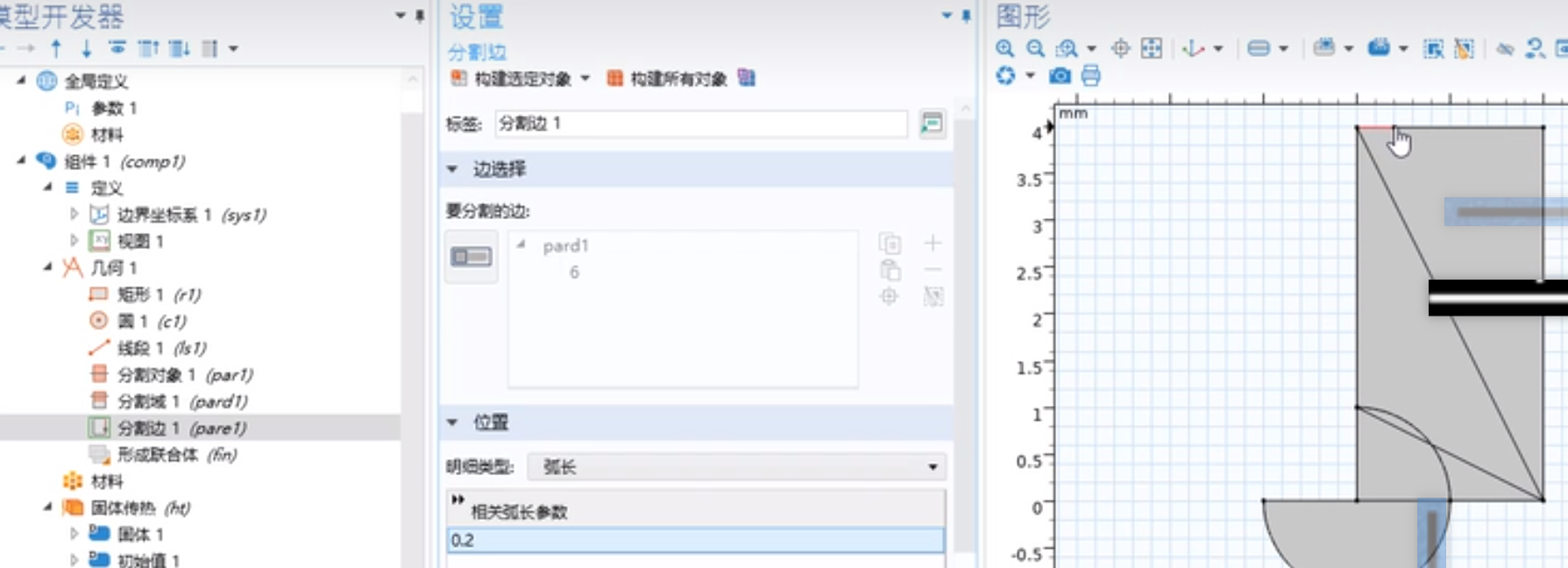

分割边:就是在这条边 1/5 的位置进行分割:


注意旋转(旋转出其他新的图形)、移动(可以直接移动图案,即使我构建的时候不是在原点,可以移动到原点)、缩放、镜像

注意有时候分割域的方法可能很麻烦,这时可以用"复制"的方法!复制出一个新的图案

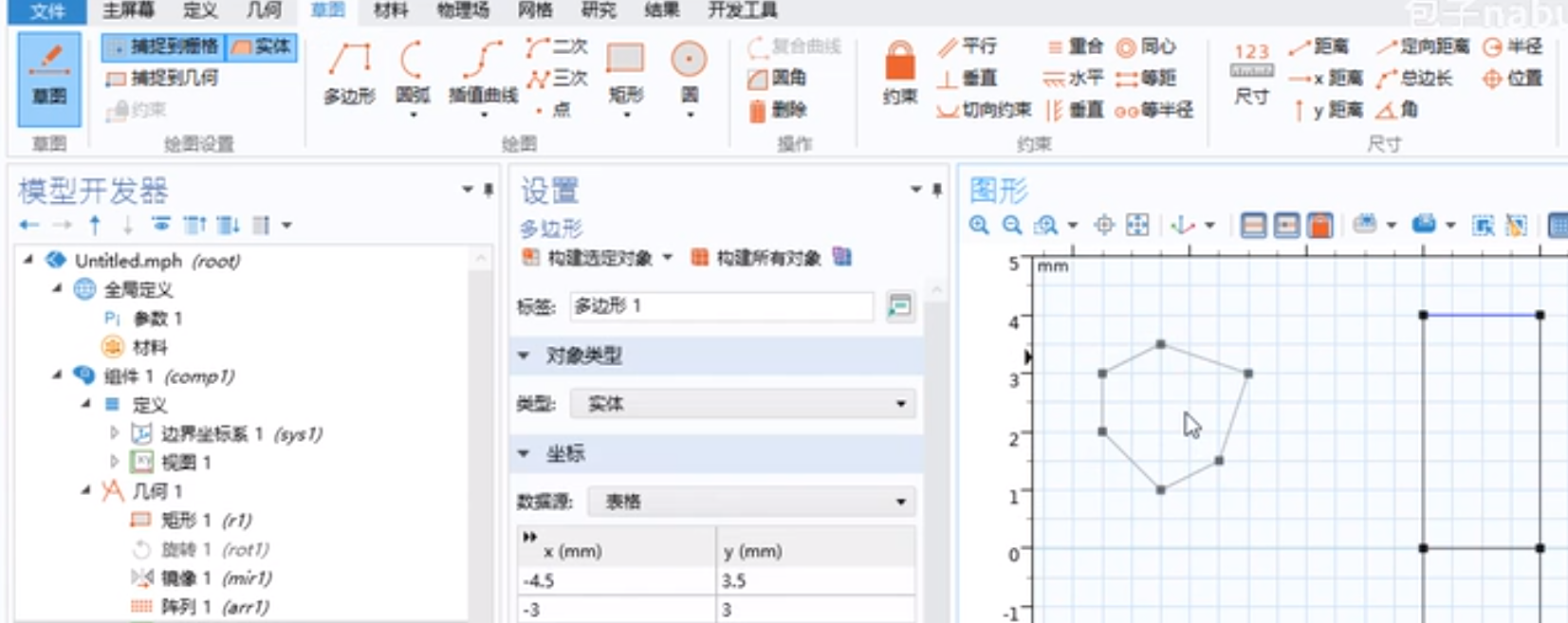

点草图,可以自己通过顶点来画图形!我科研中使用这个方法构造大六边形,特别方便!

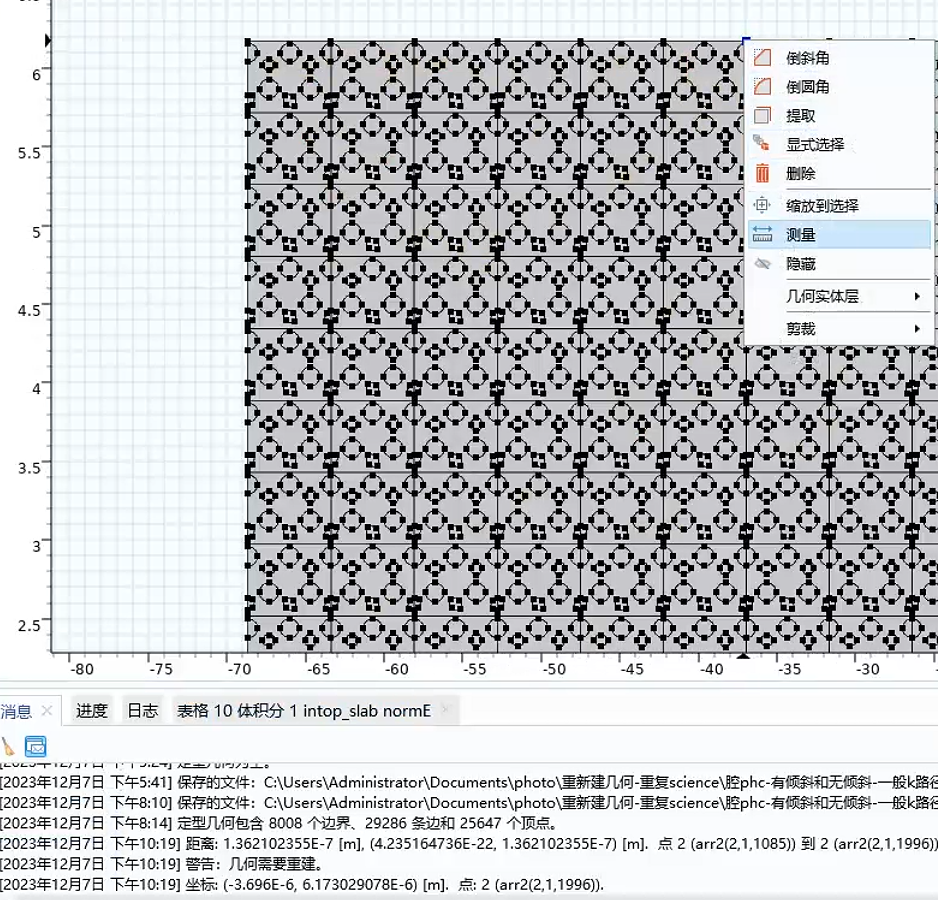

通过右键"测量",可以选择点的坐标:


有时以上方法会失效,此时可以利用"草图-点"来构建点,从而知道点的坐标!

特别注意,有"选择框"功能,相当于套索。这样手动删除东西很方便!

选择框功能中"相交实体"就是把有关的实体都选择中,也很方便!


特别重要:当几何模型很大时,电脑很卡,建模方法:

此时几何实在太大了,软件的绘图操作变得特别卡,此时就可以通过"禁用"来禁一些图案,然后再画图!注意这时,运行过程中经常要点 ctrl+s,否则经常会卡掉,重新加载就没有了

重要:几何太大的情况,还可以先画 1/4 或 1/2,先不要阵列,最后再阵列或镜像! 这样操作才不卡!!!【若直接整个操作,则特别卡,根本运行不了】
