在笔记中怎么画甘特图?

我看到 V3 版本增加了数据库功能,还提到甘特图,请问如何插入甘特图?

  • 思源笔记

    思源笔记是一款隐私优先的个人知识管理系统,支持完全离线使用,同时也支持端到端加密同步。

    融合块、大纲和双向链接,重构你的思维。

    23945 引用 • 97482 回帖
  • Q&A

    提问之前请先看《提问的智慧》,好的问题比好的答案更有价值。

    8945 引用 • 40749 回帖 • 126 关注

相关帖子

欢迎来到这里!

我们正在构建一个小众社区,大家在这里相互信任,以平等 • 自由 • 奔放的价值观进行分享交流。最终,希望大家能够找到与自己志同道合的伙伴,共同成长。

注册 关于
请输入回帖内容 ...
  • xqh042 1 赞同

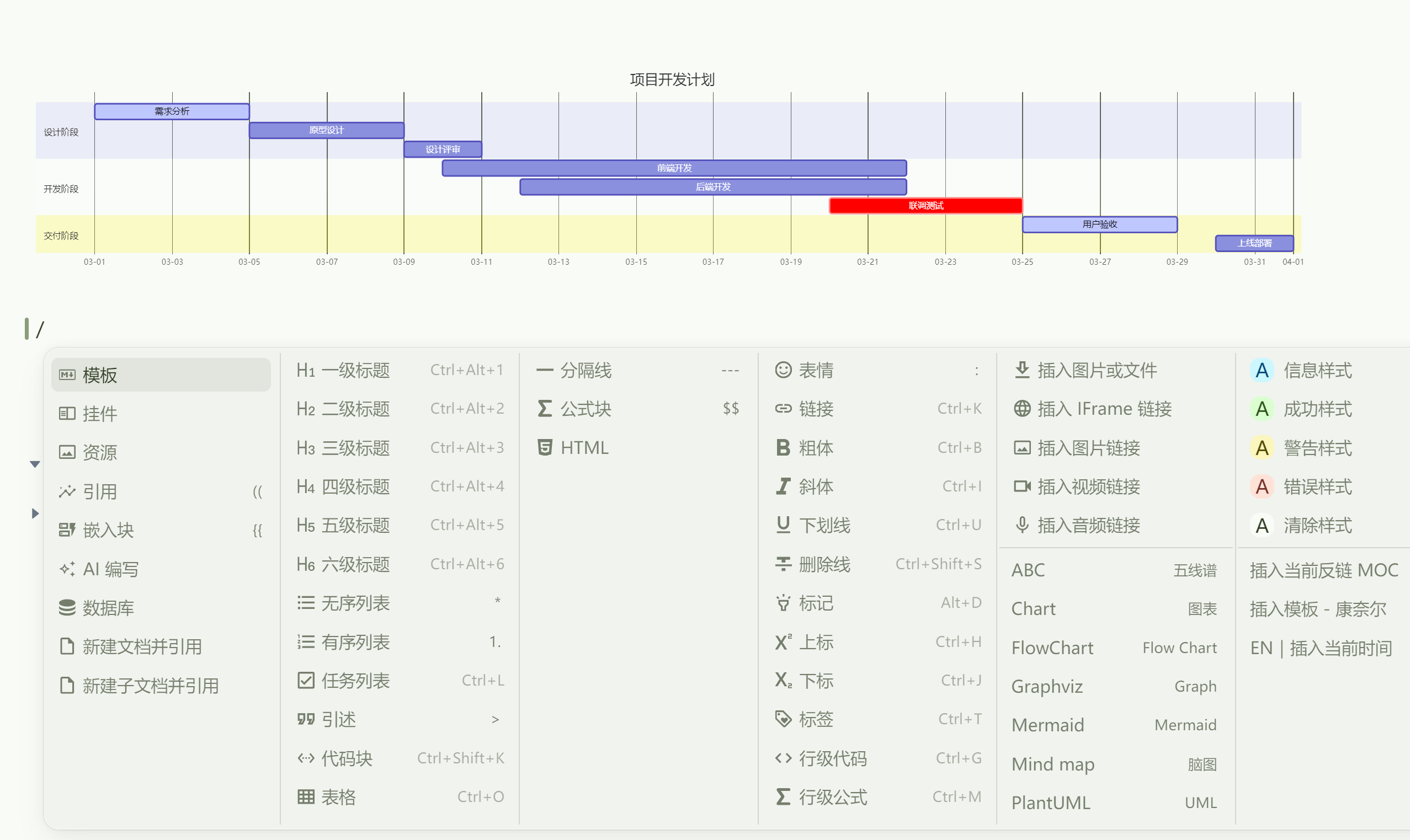

    输入 / ,选择 mermaid,贴入甘特图代码(可以让 ai 按照描述给代码),如

    gantt title 项目开发计划 dateFormat YYYY-MM-DD axisFormat %m-%d section 设计阶段 需求分析 :active, des1, 2024-03-01, 2024-03-05 原型设计 :des2, after des1, 4d 设计评审 :des3, after des2, 2d section 开发阶段 前端开发 :2024-03-10, 12d 后端开发 :2024-03-12, 10d 联调测试 :crit, 2024-03-20, 5d section 交付阶段 用户验收 :active, 2024-03-25, 4d 上线部署 :2024-03-30, 2d
    1 回复

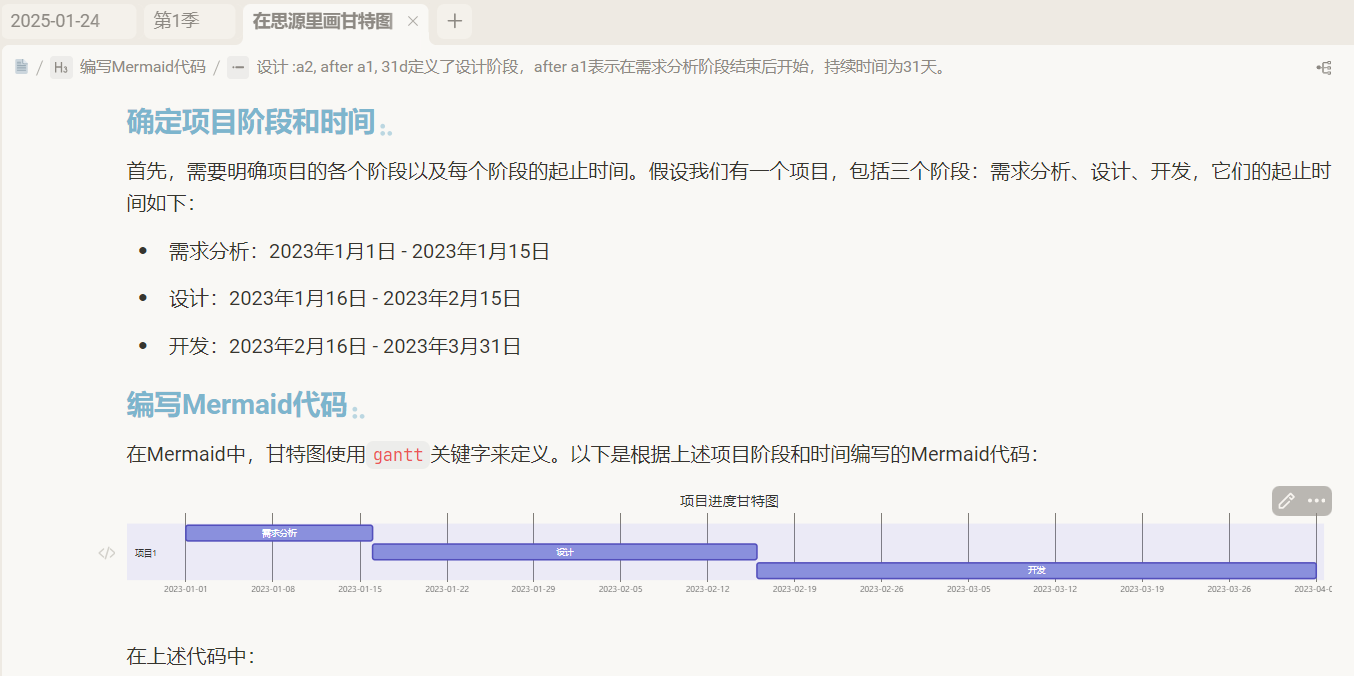

  • 楼上的办法确实 OK 的,补充一下代码范例(以下内容来自豆包):

    确定项目阶段和时间

    首先,需要明确项目的各个阶段以及每个阶段的起止时间。假设我们有一个项目,包括三个阶段:需求分析、设计、开发,它们的起止时间如下:

    • 需求分析:2023 年 1 月 1 日 - 2023 年 1 月 15 日
    • 设计:2023 年 1 月 16 日 - 2023 年 2 月 15 日
    • 开发:2023 年 2 月 16 日 - 2023 年 3 月 31 日

    编写 Mermaid 代码

    在 Mermaid 中,甘特图使用 gantt 关键字来定义。以下是根据上述项目阶段和时间编写的 Mermaid 代码:

    gantt
        dateFormat  YYYY-MM-DD
        title 项目进度甘特图

        section 项目1
        需求分析 :a1, 2023-01-01, 15d
        设计 :a2, after a1, 31d
        开发 :a3, after a2, 45d


    在上述代码中:

    • dateFormat YYYY-MM-DD 指定了日期的格式为年 - 月 - 日。

    • title项目进度甘特图 设置了甘特图的标题。

    • section项目1 定义了一个项目阶段分组。

    • 需求分析 :a1, 2023-01-01, 15d 定义了需求分析阶段,a1 是该阶段的标识符,2023-01-01 是开始日期,15d 表示持续时间为 15 天。

    • 设计 :a2, after a1, 31d 定义了设计阶段,after a1 表示在需求分析阶段结束后开始,持续时间为 31 天。

    • 开发 :a3, after a2, 45d 定义了开发阶段,after a2 表示在设计阶段结束后开始,持续时间为 45 天。


    1 回复
  • FlyingY

    像甘特图这种简单语法的,能不能做到适配小白的那种 UI 呢,方便设置的那种,不是代码的,或者直接和现在数据库结合起来,根据数据库生成的就更好了

    1 回复
  • soeasy
    作者

    好用 👍

  • soeasy
    作者

    多谢 👍

    再多问一下,画出了甘特图了,如何导出呢?现在导出 md 文件里是源代码,没有图形。

    1 回复
  • 现在有一种做法,就是让 Deepseek 直接按你的要求和信息,生成流程图代码,然后导入 Draw-io 里变成流程图,再直接导出图片。思源本身就支持 Draw-io 插件,就更简单了。

    1 回复
  • 直接将块导出成图片好像不太行,我一般是用插件,比较通用的办法(包括其他类型的流程图代码)是在集市中下载安装一个 draw-io 插件(或装个 PC 版的 draw-io 软件)。

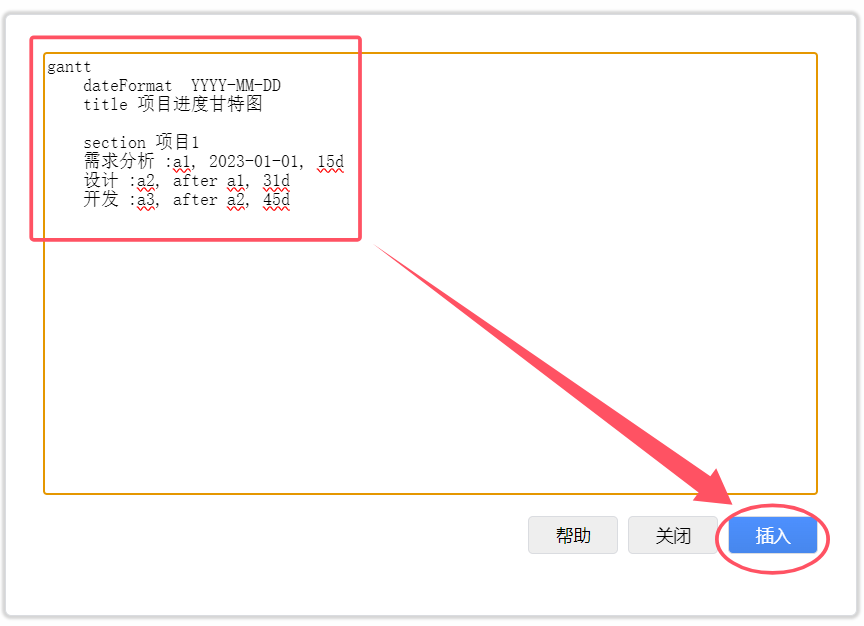

    1、在 draw-io 里如下图的菜单中,导入 mermaid 代码:



    2、然后选中生成好的流程图,右键复制成图片,即可:


  • soeasy
    作者

    明白了,感谢

  • uniphix

    虽然但是,改代码相比于 UI 界面操作,可用性差很多。飞书云文档上目前已经内置了甘特图,已经能满足基本的使用需求。希望官方跟进。
