201.16 栏杆标准规范尺寸

一、前言

1.1 为规范建筑防护栏杆的高度标准，保证安全、适用、环保，制定本标准。

1.2 本标准指引适用于所有新建、扩建和改建的设计项目。

1.3 建筑防护栏杆工程除应符合本标准外，尚应符合国家现行有关标准的规定。

相关规范下载： https://pdf.stxf.site/

本导则编制过程中主要参考了：
1.《民用建筑设计统一标准》GB 50352-20192.《建筑设计防火规范》GB 50016—2014 （2018 年版）3.《住宅设计规范》GB 50096-20114.《高层民用建筑设计防火规范》GB50045-95(2005 版)

根据《民用建筑设计统一标准》住宅规范的规定：
6.7.3 阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：
1、栏杆应以坚固、耐久的材料制作，并应能承受现行国家标准《建筑结构荷载规范》GB50009 及其他国家现行相关标准规定的水平荷载。
2、当临空高度在 24.0m 以下时，栏杆高度不应低于 1.05m；当临空高度在 24.0m 及以上时，栏杆高度不应低于 1.1m。上人屋面和交通、商业、旅馆、医院、学校等建筑临开敞中庭的栏杆高度不应小于 1.2m。

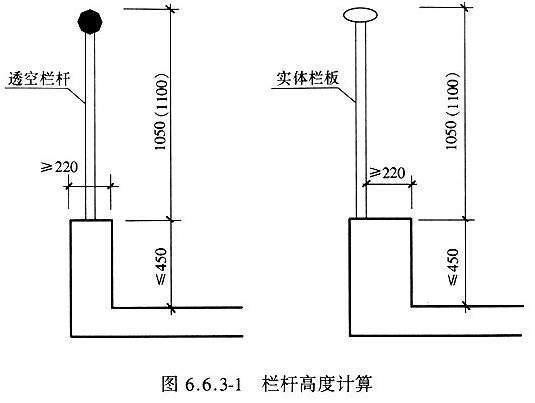

3、栏杆高度应从所在楼地面或屋面至栏杆扶手顶面垂直高度计算，当底面有宽度大于或等于 0.22m，且高度 ≤0.45m 的可踏部位时，应从可踏部位顶面起算。
4、公共场所栏杆离地面 0.1m 高度范围内不宜留空。

二、栏杆高度标准规定

2.1 临空高度 24m 以下

当临空高度在 24m 以下时，栏杆高度不应低于 1.05m。
​

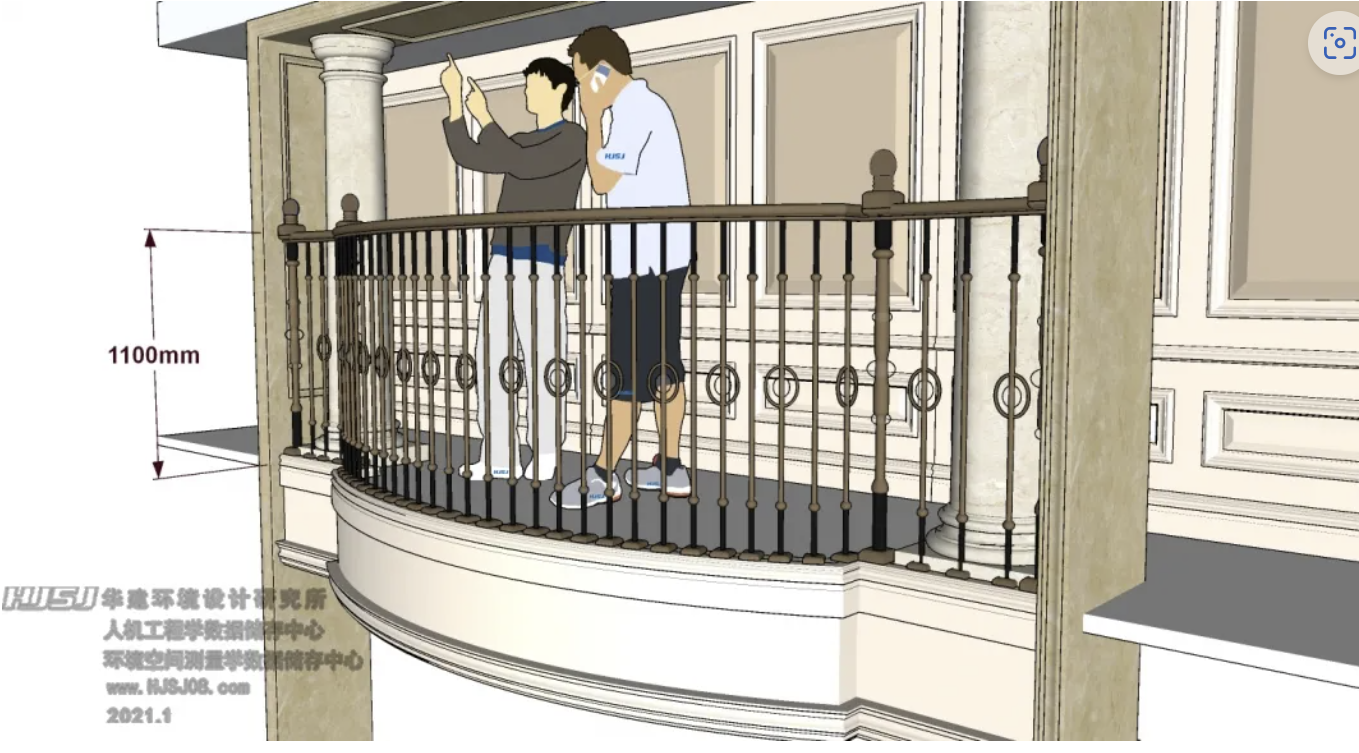

2.2 临空高度 24m 及以上

当临空高度在 24m 及以上时，栏杆高度不应低于 1.1m。

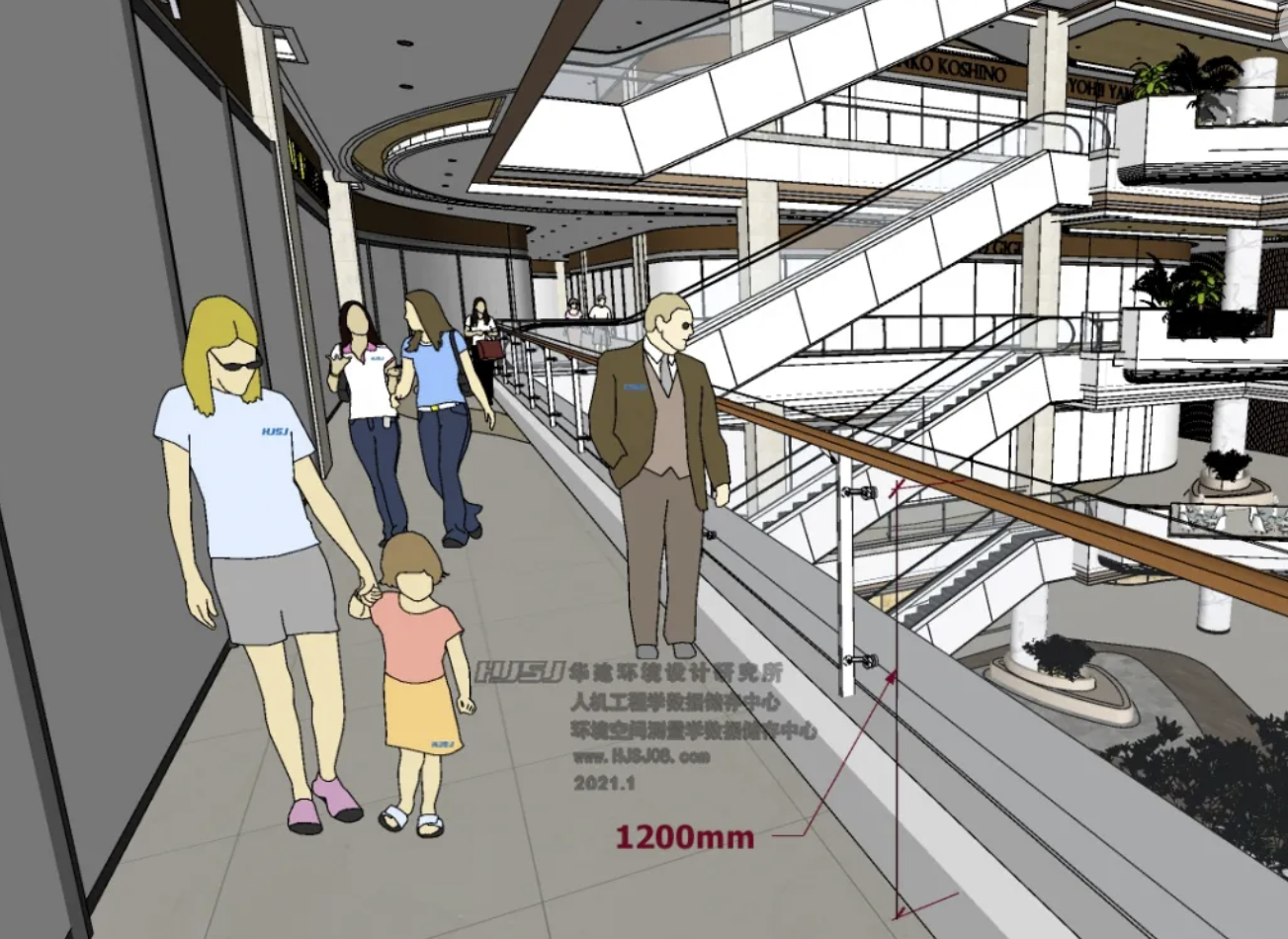

2.3 开敞中庭栏杆高度

2.4 其他不同场景高度规范（护窗、玻璃栏板）

2.4.1 凸窗按窗台高度分级管控（≤450mm 时 ≥900mm，＞450mm 时 ≥600mm）；
2.4.2 宽台阶双侧扶手 ≥900mm。
2.4.3 公共建筑
自动扶梯临空高度 ≥9.0m 须设 ≥1.20m 栏杆；
临空窗台 ＜800mm 时护栏高度 ≥800mm。
2.4.4 特殊构造
无框玻璃栏板按高度分级选材（＜3m 用 12mm 钢化玻璃，3-5m 用 16.76mm 夹层玻璃，≥5m 禁用无框）。

三、栏杆底部标准规定​​

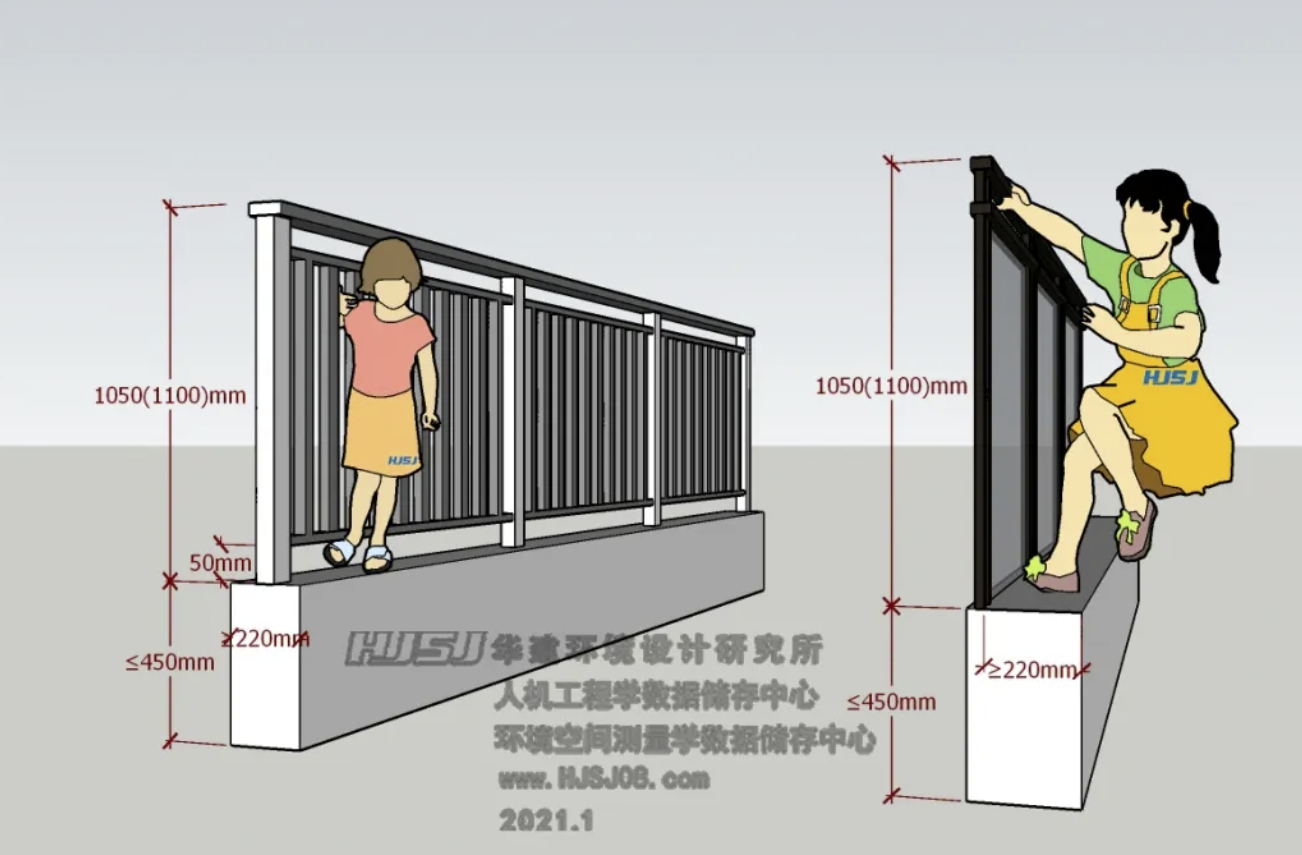

3.1 可踏面定义与计算规则

当存在宽度 ≥220mm 且高度 ≤450mm 的水平/倾斜构件时视为可踏面，防护高度从构件顶部起算。需同时满足宽度与高度条件才触发计算规则，任一超标则从楼地面起算。封闭式护栏测量至内侧界面，镂空式测量至外缘。

3.1.1 下横杆形成可踏面的核心判定标准

根据《民用建筑设计统一标准》GB 50352-2019，同时满足以下两个条件时，下横杆及相关区域视为可踏面：
宽度 ≥0.22m：下横杆顶面与上方结构（如上部横杆、栏杆主体）之间的水平距离，或横杆自身突出于栏杆内侧的宽度 ≥220mm；
高度 ≤0.45m：下横杆顶面距离地面（或下部基准面）的垂直高度 ≤450mm。
此时，栏杆的防护高度需从该下横杆的顶面起算，而非地面，以避免人员踩踏横杆攀爬导致坠落风险。

3.1.2 有下横杆的栏杆可踏面常见场景及图解说明

1. 单一下横杆且突出于栏杆内侧
   结构特征：栏杆底部设置一根水平横杆，横杆向内侧（如阳台、楼梯临空侧）突出，突出宽度为 a，横杆顶面距地面高度为 h。
   判定逻辑：
   若 a≥220mm 且 h≤450mm → 形成可踏面，防护高度从横杆顶面起算（需满足 ≥1.05m 或 1.1m，视场所而定）；
   若 a450mm → 不视为可踏面，防护高度从地面起算。
   示意图简化描述：
   plaintext
   地面
   |
   h（≤450mm）
   |
   ┌─── 下横杆 ───┐ （向内侧突出宽度 a≥220mm）
   | |
   栏杆主体 临空侧
2. 多横杆（含下横杆）且间距满足可踏条件
   结构特征：栏杆有多层横杆，最下方横杆与地面之间无遮挡，或横杆之间形成可踩踏的水平空间。
   判定逻辑：
   若最下方横杆顶面距地面 h≤450mm，且该横杆与上方紧邻横杆之间的垂直间距 ≥220mm（形成可容纳脚部的宽度） → 下方区域视为可踏面；
   例：下横杆高 300mm，与上横杆间距 250mm → 脚部可踏入两横杆之间，形成可踏面。
   示意图简化描述：
   plaintext
   地面
   |
   300mm（h≤450mm）
   |
   ┌─── 下横杆 ───┐
   | |
   250mm（≥220mm）
   |
   ┌─── 上横杆 ───┐
   | |
   栏杆主体
3. 下横杆与地面之间有实体挡板但仍形成可踏面
   结构特征：下横杆下方有挡板（如混凝土、玻璃），挡板高度 ≤450mm，且挡板顶面宽度 ≥220mm（与横杆共同形成水平踏面）。
   判定逻辑：挡板顶面视为可踏面基准，若挡板高度 ≤450mm、宽度 ≥220mm → 防护高度从挡板顶面（即下横杆所在平面）起算。

3.1.3 不可视为可踏面的下横杆场景

下横杆顶面距地面高度 ＞450mm（即使宽度足够，因高度过高难以踩踏）；
下横杆向内侧突出宽度 ＜220mm（脚部无法稳定踩踏）；
下横杆与地面之间有密集竖杆或网格（间距 ＜110mm），遮挡脚部踏入空间。
有下横杆的栏杆是否存在可踏面，核心看 “高度 ≤450mm + 宽度 ≥220mm” 的组合条件。设计时需特别注意，若下横杆形成可踏面，栏杆的安全高度需从横杆顶面重新计算，以保障防护有效性（如阳台栏杆总高度需 ≥1.05m，从可踏面起算则地面到扶手顶部需 ≥1.05m + 可踏面高度）。

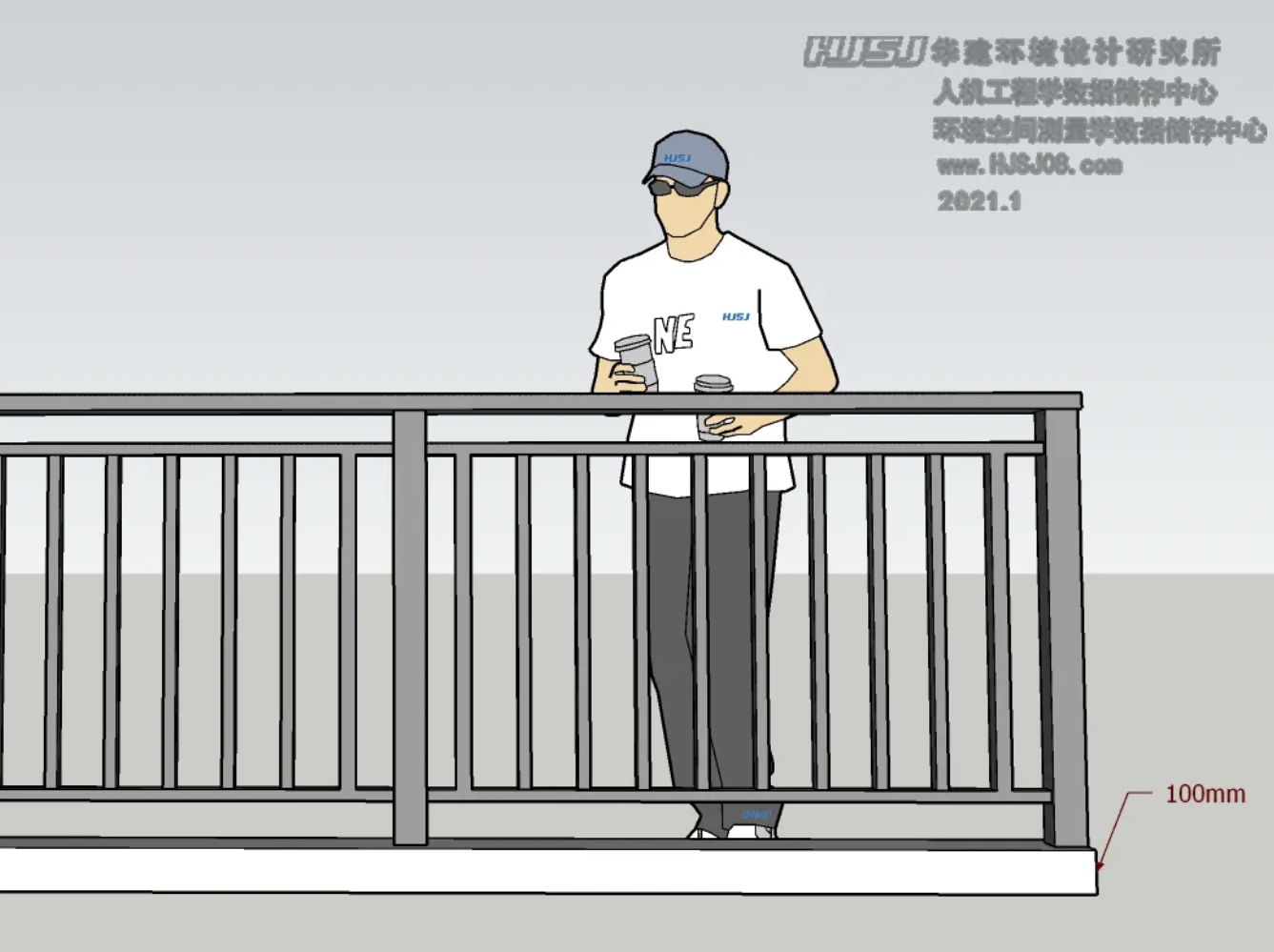

3.2 公共场所栏杆离地面 0.1m 高度范围内不宜留空。

避免防止物品掉落滚动，造成高空坠物​

建筑工程安全防护核心要素栏杆可踏面的设计与施工直接影响防护有效性，依据 2025 年《住宅项目规范》及现行规程，关键规范要求如下：

‍

三、施工验收要点

防范隐性可踏面风险（如栏杆内侧增设座椅/花池需复测高度）；禁用不合规 PVB 夹层玻璃（胶片厚度 ≥0.76mm）；验收时确认测量基准面，确保地面 100mm 内无镂空，垂直杆件间距 ≤110mm。

四、争议处理原则

规范冲突时以 2025 新版 1.20m 为准；既有建筑改造中根据实测高度补足栏杆（完成面 ＜450mm 补至 1.20m，墙体 ≥220mm 按可踏面起算），典型案例通过增设角钢压顶梁实现高度达标。

可踏面的定义
根据《民用建筑设计统一标准》GB 50352-2019，栏杆底部有宽度大于或等于 0.22m、高度小于或等于 0.45m 的部位时，该部位应视为可踏面。从可踏面的顶面起算栏杆的高度，以确保安全高度。
可踏面的常见类型及图解
凸窗窗台板：可踏面宽度为凸窗窗台板宽度，约 500mm；可踏面高度为凸窗窗台板高度，约 300mm。满足可踏部位宽度 ≥0.22m，且高度 ≤0.45m 的尺寸，该位置防护高度应从凸窗窗台完成面算起。
地台：底面可踏部位（地台）只有同时满足宽度 ≥220mm，高度 ≤450mm 时，才可视作可踏面，护栏高度应从可踏部位顶面算起，只要不能同时满足这两个条件，护栏高度就应从地面算起。
栏杆下部平台：侧装式护栏扶手下部为高度不大于 450mm 的平台，扶手内侧平台宽度大于 65mm 时，其平台应视为可踏面。
凸出的水平杆件：如某些市政桥梁栏杆或道路防护栏杆中，设置的凸出水平杆件，若其高度和宽度满足可踏面的条件，也属于可踏面，会增加行人或儿童攀爬的风险

四、栏杆垂直杆件标准规定

根据《民用建筑设计统一标准》和《托儿所、幼儿园建筑设计规范》的规定：
4.1.12 幼儿使用的楼梯,当楼梯井净宽度大于 0.11m 时,必须采取防止幼儿攀滑措施。楼梯栏杆应采取不易攀爬的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于 0.09m。
4.1.13 幼儿经常通行和安全疏散的走道不应设有台阶,当有高差时，应设置防滑坡道,其坡度不应大于 1: 12。疏散走道的墙面距地面 2m 以下不应设有壁柱、管道、消火栓箱、灭火器、广告牌等突出物。

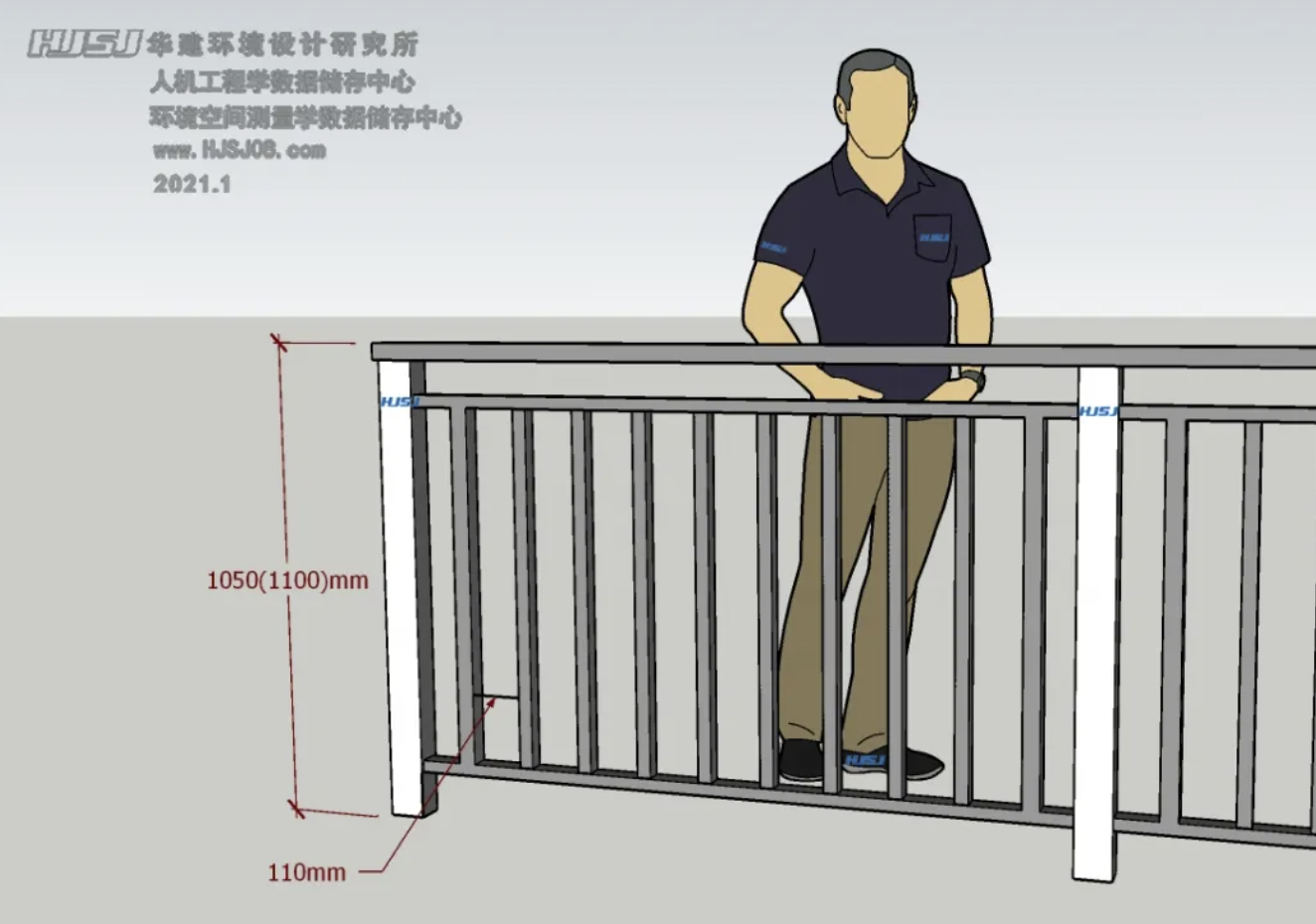

4.1 成人栏杆尺寸：栏杆垂直杆件间的净距不应大于 110mm。

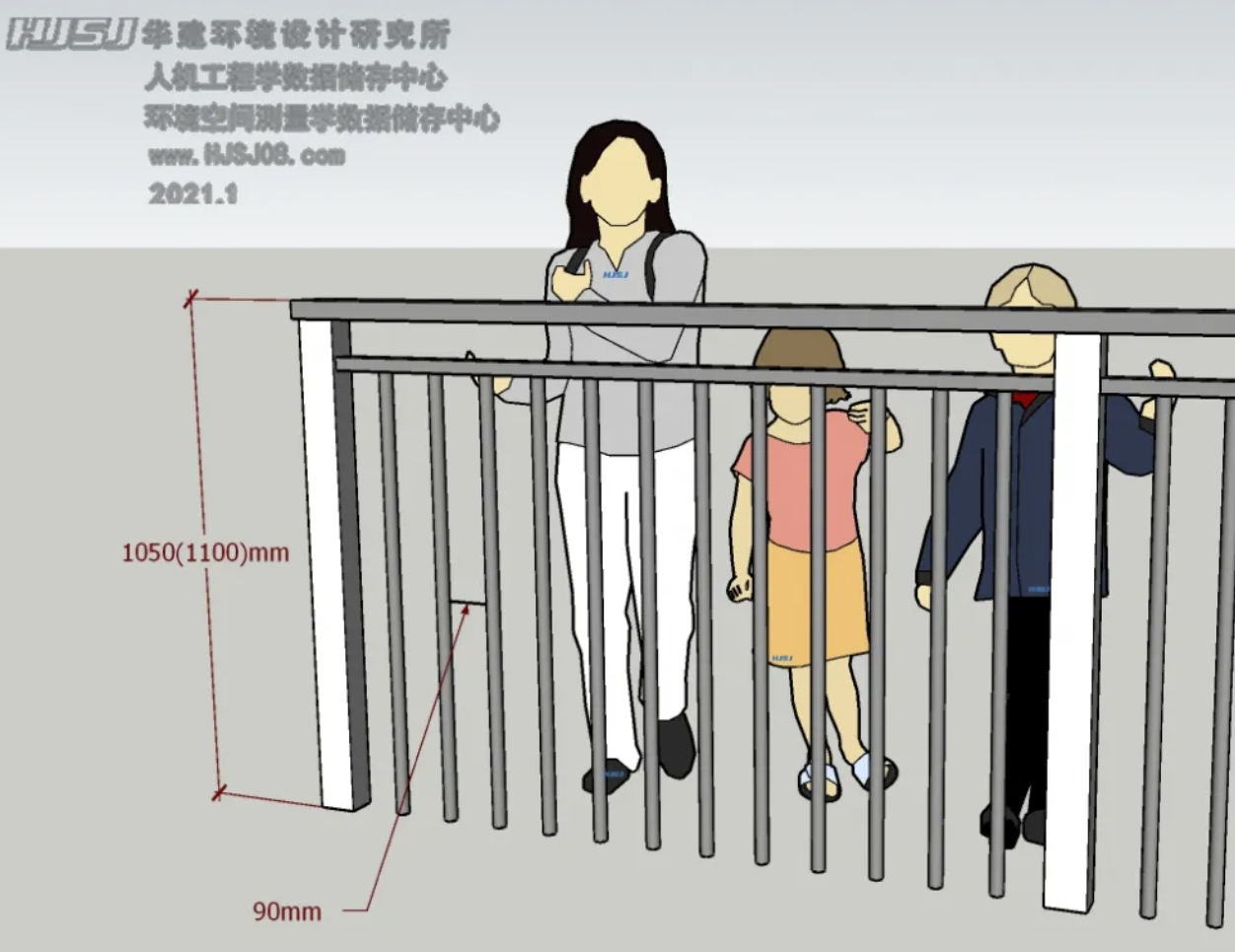

4.2 儿童栏杆尺寸：楼梯栏杆应采取不易攀爬的构造，当采用垂直杆件做栏杆时，其杆件净距不应大于 90mm。

4.3 防攀爬栏杆设计

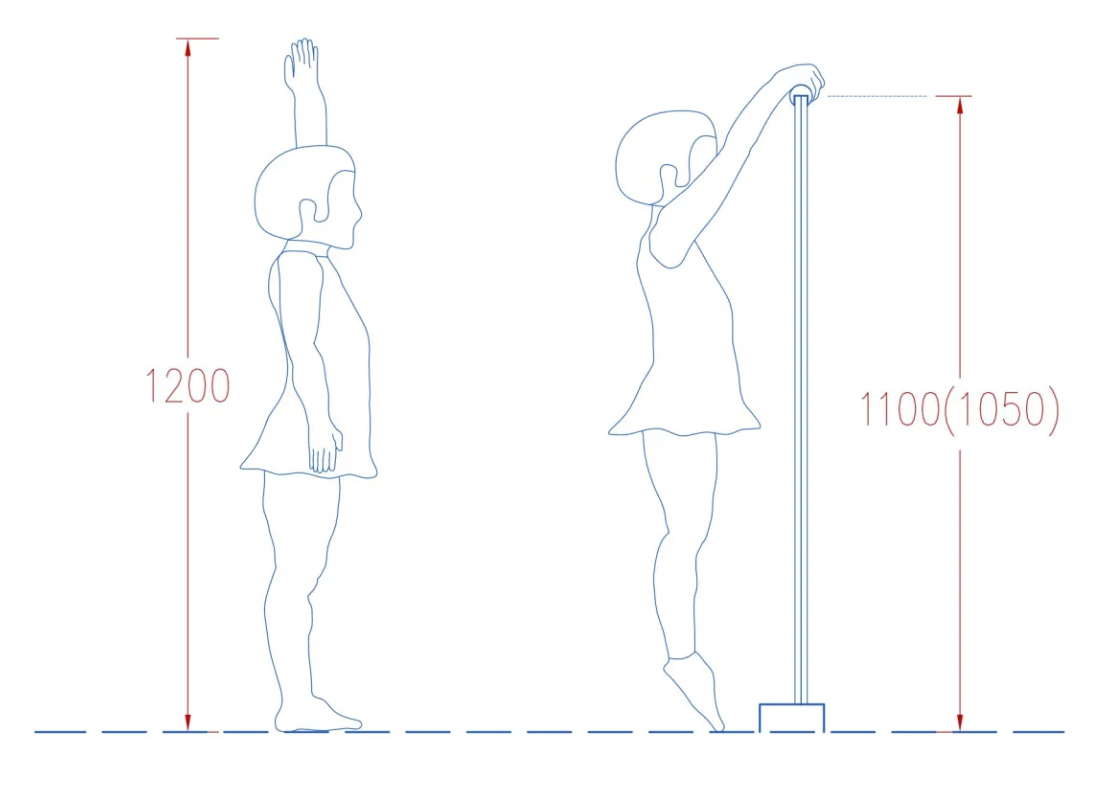

根据卫生部妇幼保健与社区卫生司发布的《中国 7 岁以下儿童生长发育参照标准（2009）》，4 岁儿童的平均身高为 101 厘米，手向上伸为 120 厘米。

华建工艺学会团队通过数据分析，在 0 岁至 5 岁（学龄前儿童）中，攀爬坠落事故的发生次数较大。从年龄来看，2 岁、3 岁年龄段好奇心较强，没有对危险的判断力。

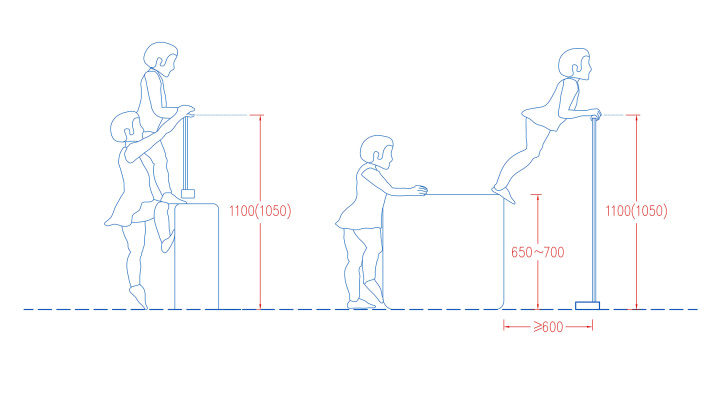

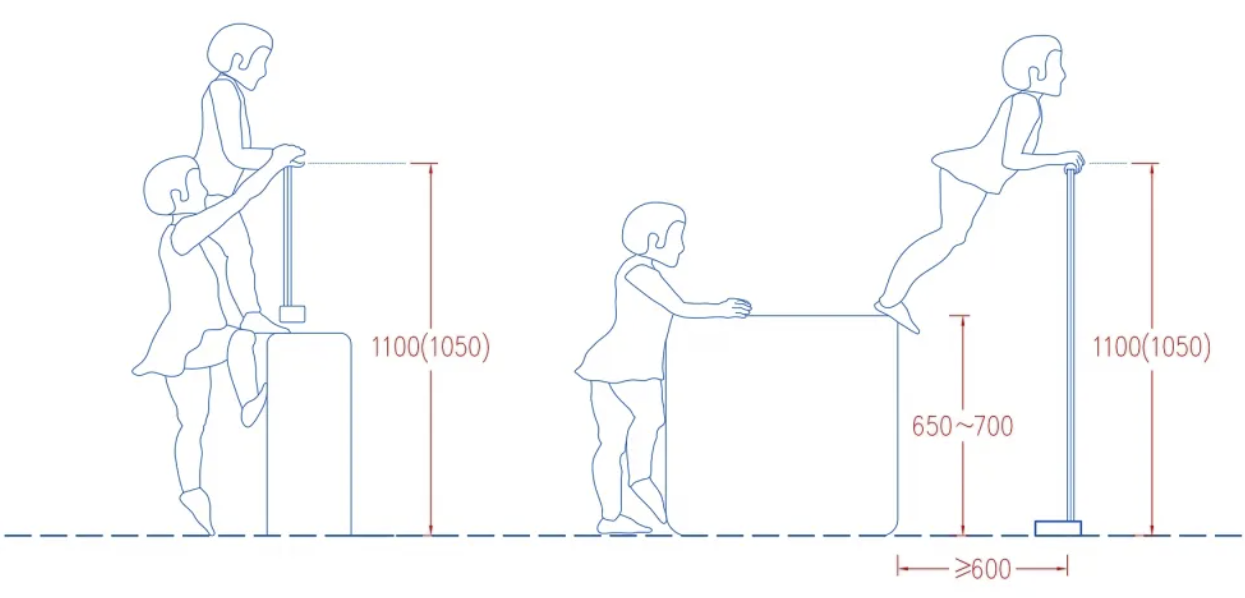

4 岁以上的儿童都可以爬上 65~70cm 高的物品。为了防止可以爬过栏杆， 在栏杆外侧大于 50cm 的地面不应设置物品。

幼儿的手指尖不能抓放在栏杆顶部扶手，对阻碍攀爬有一定的效果。
参考:4 岁儿童的上肢长度为 402mm，5 岁儿童为 431mm，6 岁儿童为 479mm。
例如：栏杆最顶端扶手宽度为 60mm，那儿童无法触摸到顶部抓杆。

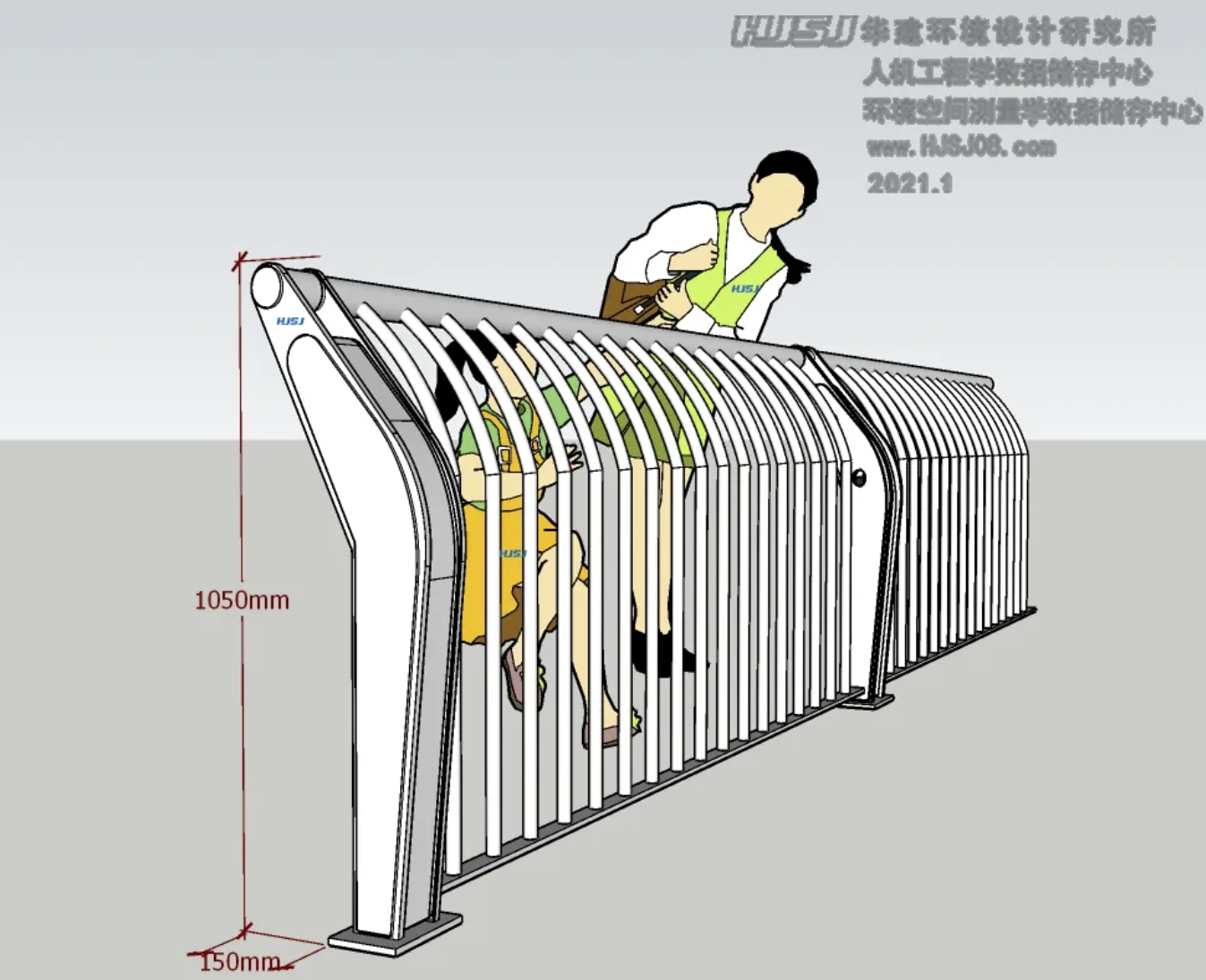

栏杆顶部扶手上部应内侧弯曲或倾斜，即使要爬扶手，身体也会向室内侧倾斜，阻碍儿童攀爬。

‍

‍

栏杆金属构件的厚度

参照 JGJ∕T 470-2019 建筑防护栏杆技术标准 4.1.5 条规定

1. 不锈钢管立柱的壁厚不应小于 2.0mm，不锈钢单板立柱的厚度不应小于 8.0mm，不锈钢双板立柱的厚度不应小于 6.0mm，不锈钢管扶手的壁厚不应小于 1.5mm；
2. 镀锌钢管立柱的壁厚不应小于 3.0mm，镀锌钢单板立柱的厚度不应小于 8.0mm，镀锌钢双板立柱的厚度不应小于 6.0mm，镀锌钢管扶手的壁厚不应小于 2.0mm；
3. 铝合金管立柱的壁厚不应小于 3.0mm，铝合金单板立柱的厚度不应小于 10.0mm，铝合金双板立柱的厚度不应小于 8.0mm，铝合金管扶手的壁厚不应小于 2.0mm。
