VEX-IQ 3D 模型解决方案

本贴最后更新于 2011 天前，其中的信息可能已经时移俗易

一、前言

近期有个小程序 +pc 的项目，需要将客户的 VEX-IQ 模型做成 3D 效果
经过一番研究，最终采用 Threejs 实现成功，记录一下...

二、准备工具

2.1 SnapCAD

客户编辑 VEX-IQ 模型所用工具，生成的文件为.ldr
主要用来安装后获取里面的零件库
下载地址：SnapCAD

2.2 Blender 2.80

Blender 用于将.ldr 转换成 Three 目前主流支持的格式为 gftl/glb
下载地址：Blender

2.3 ImportLDRaw

Blender 默认不支持.ldr 导入，ImportLDRaw 为 Blender 识别.ldr 文件插件。
此插件包含两个部分，一个为导入插件，使 Blender 支持 LDRaw 导入。
另一个为零件库，主要负责导入进来的模型颜色和图案显示
操作说明：https://github.com/TobyLobster/ImportLDraw
插件 zip：https://github.com/TobyLobster/ImportLDraw/releases
零件库：https://ldraw.org/parts/latest-parts.html

2.4 ThreeJs
一个非常好用的实现浏览器端 3D 效果的工具，用于渲染 Blender 导出后的模型文件
下载地址：https://threejs.org/

三、安装工具和插件

3.1 安装 SnapCAD 和 Blender

将下载好的安装文件安装，直接下一步到成功，非常简单。

3.2 安装 ImportLDRaw 插件

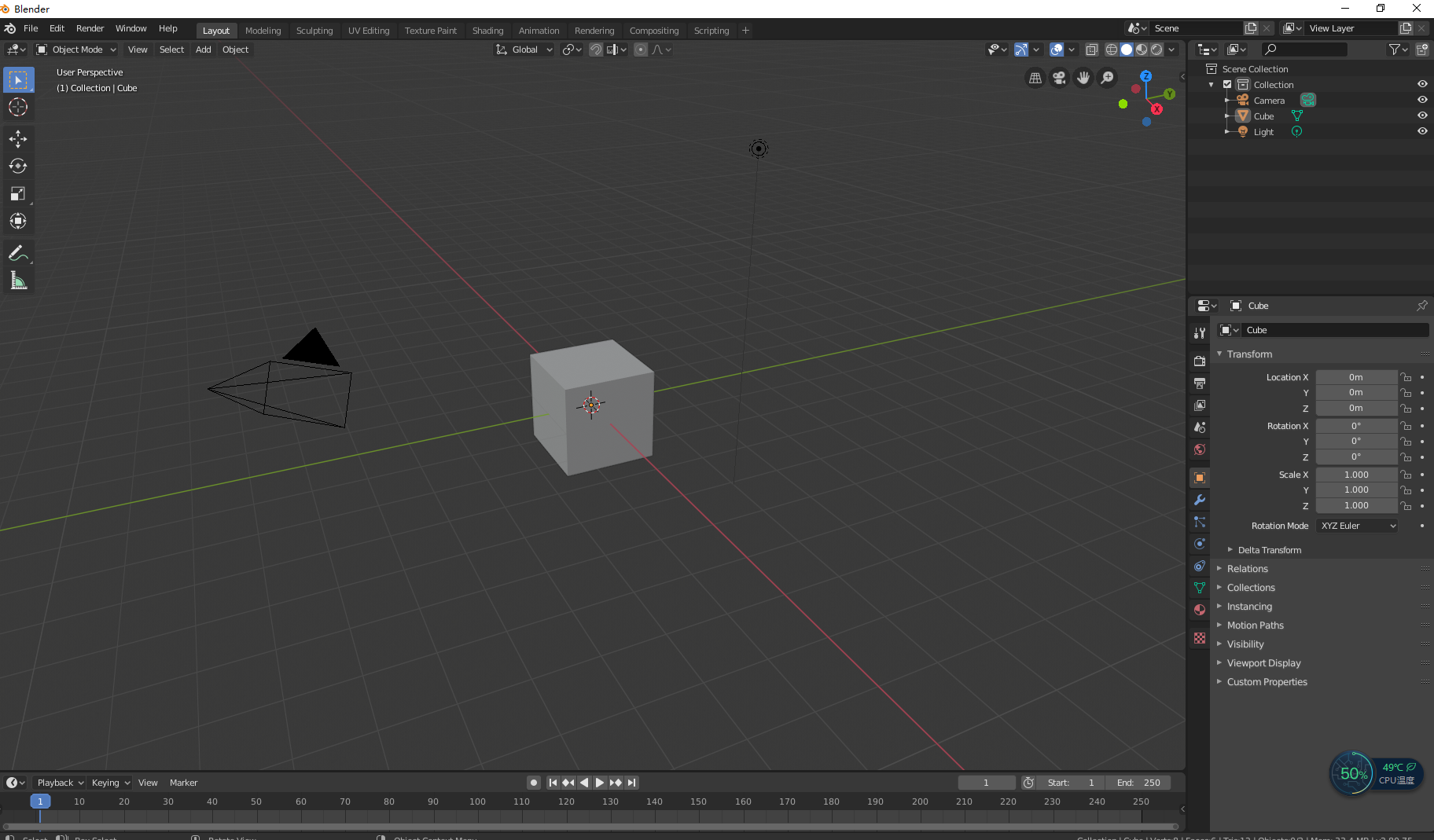

打开 Blender

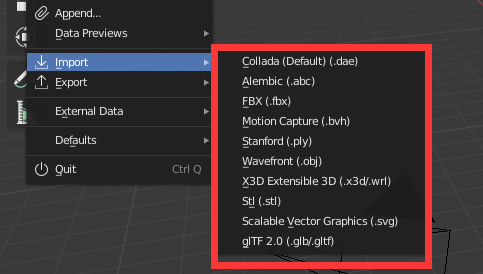

默认是不支持导入.ldr 格式文件的

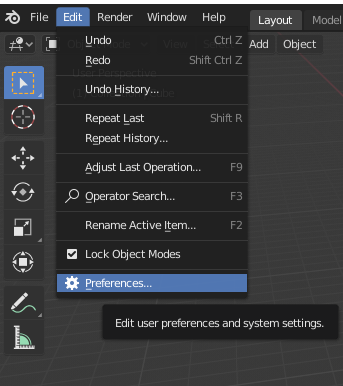

选择菜单 Edit – Preferences 进入设置画面

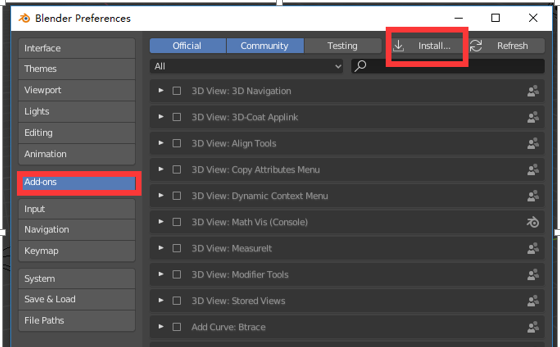

选择 Add-on -- Install.. 进入添加插件设置画面

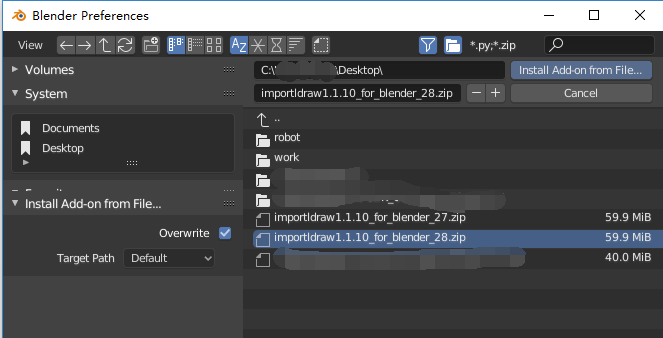

选择下载好的 ImportLDRaw 插件 ZIP 包，双击或者点击 Install Add-on … 按钮

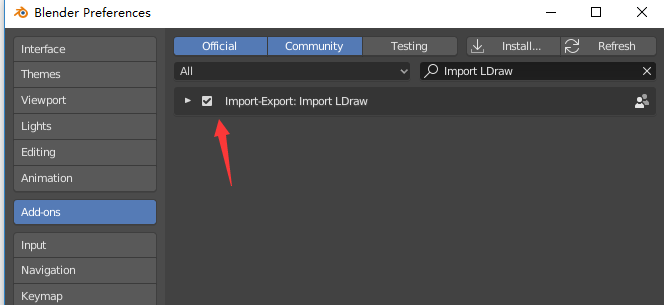

勾选 ImportLDRaw，勾选后才会生效

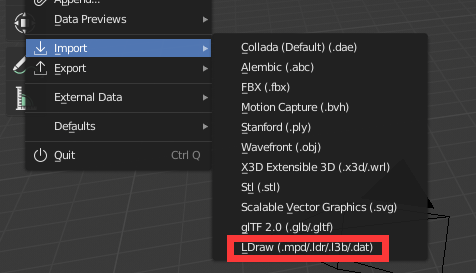

插件验证，选择 File -- Import
已经支持导入.ldr 文件

3.2 设置零件库

若不设置该步骤，.ldr 无法在 Blender 中正常显示

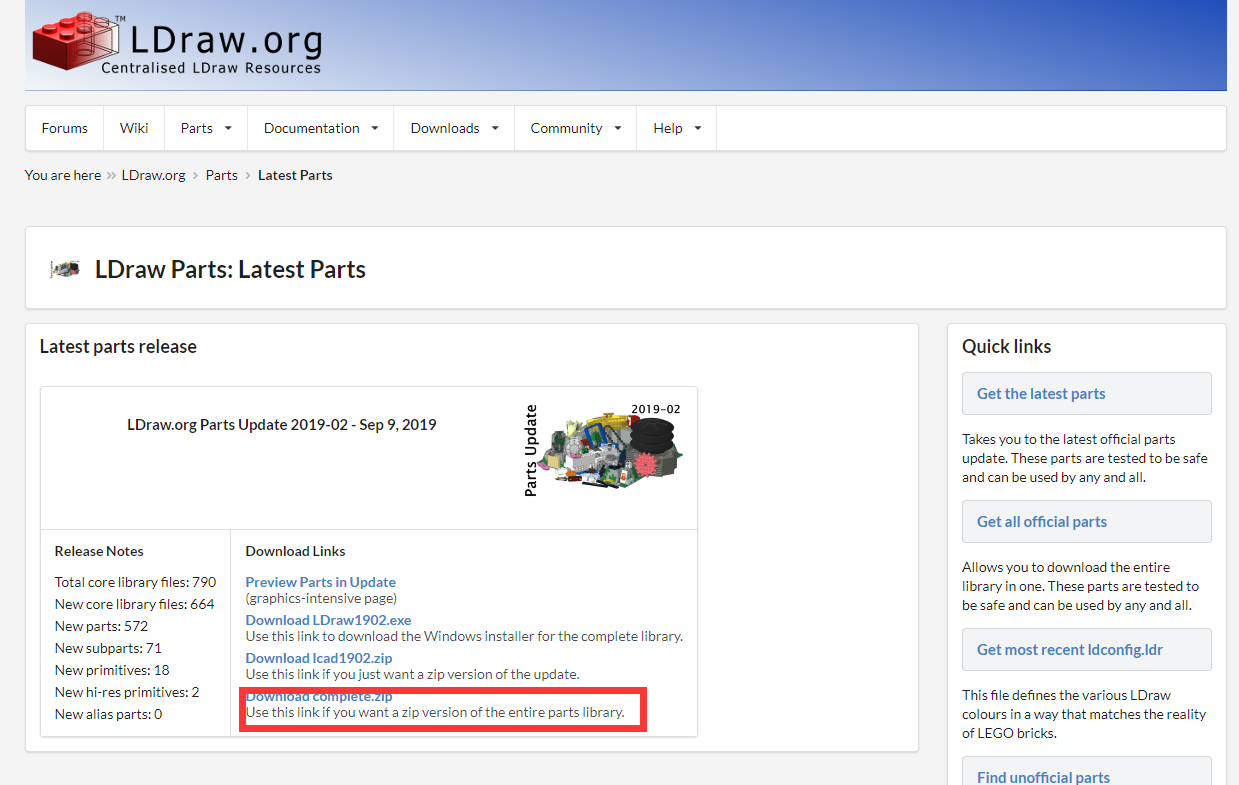

前往 https://ldraw.org/parts/latest-parts.html 下载完整零件库包，下载后随便解压到一个目录下。

解压完成后，将 SnapCAD 下的 p 和 parts 文件夹复制到零件库 ldraw 文件夹下，重复文件选择跳过，该操作用于.ldr 颜色渲染，不执行会导致.ldr 在 Blender 中没有颜色

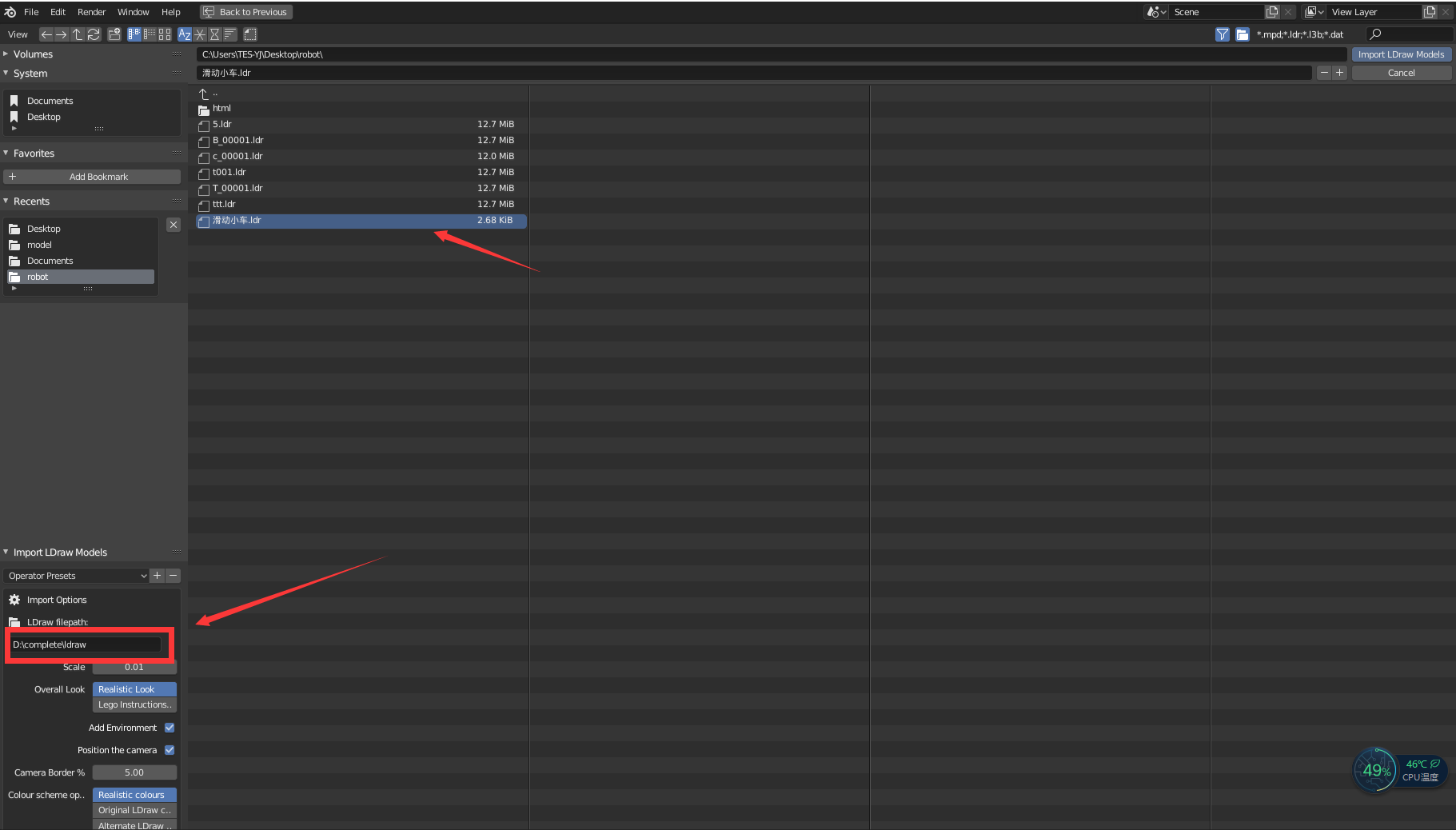

在 Blender 中选择导入，类型选择 LDRaw，在左下角 Import Options 中 LDRaw path 填入刚刚解压的零件库地址

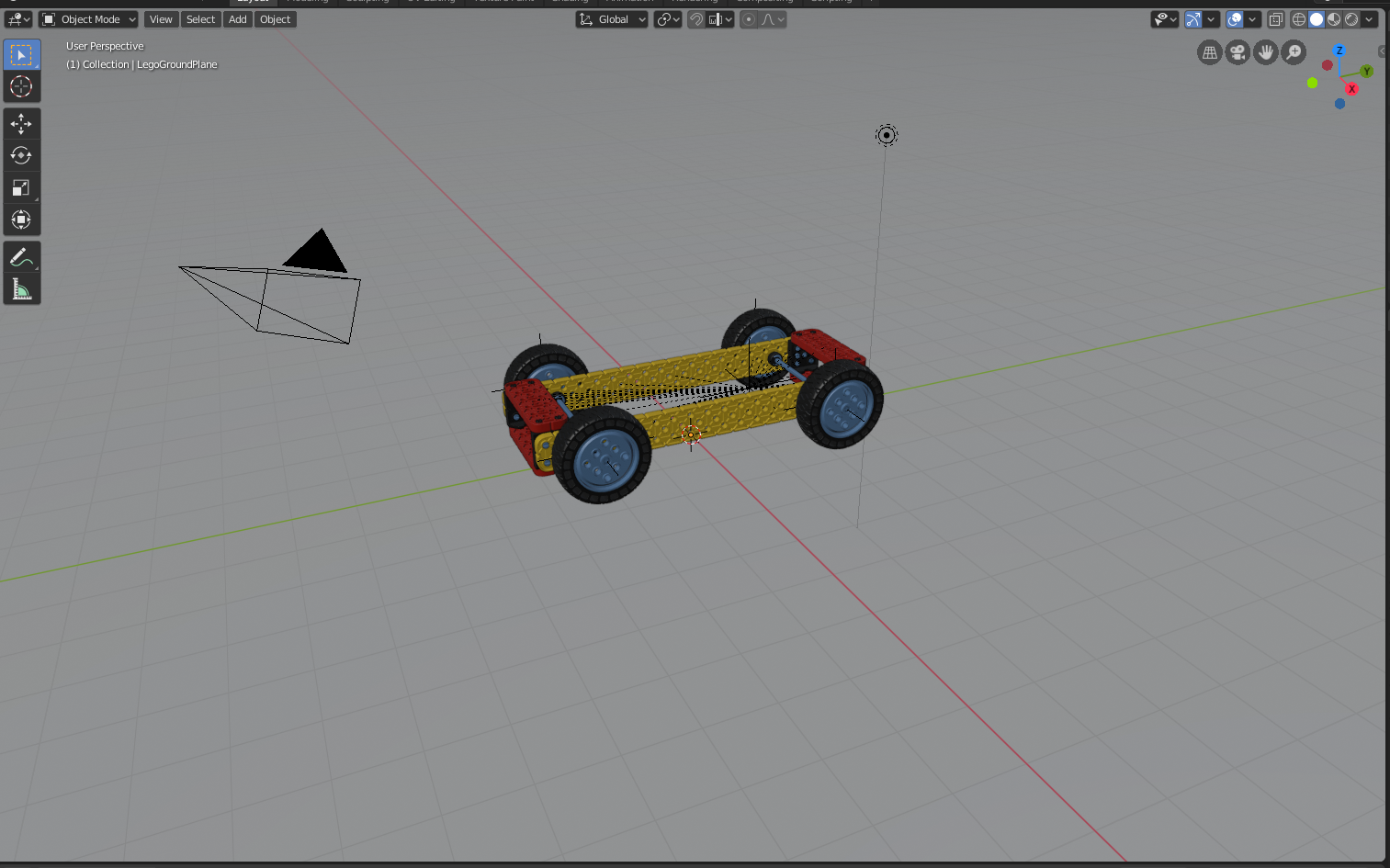

导入成功后效果如下

四、导出模型且渲染（FBX）

4.1 导出模型

删除灯光 Light 和地平面 LegoGroundPlane（建议）

因为如果灯光位置不好，会导致整个模型太亮而发白，而导入时模型可能会在地平面之下，需要将模型手动移到地平面上面，否则导出的模型会是空白的。所以建议删除这两项（个人操作下来的结果，也可能是我不会用）

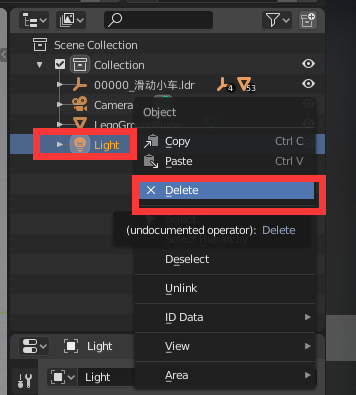

右上角选择 Light 右键菜单选择 Delete 删除灯光，LegoGroundPlane 也是同样操作

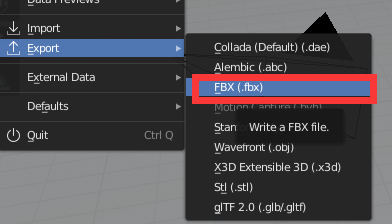

导出 fbx，选择 File – Export – FBX
threeJS 主要建议使用 gftl 或者 glb 格式，但是本次项目.ldr 文件即使所有零件库都已加载，导出 gftl 或者 glb 还是会纯白色。而 fbx 则是正常显示的。

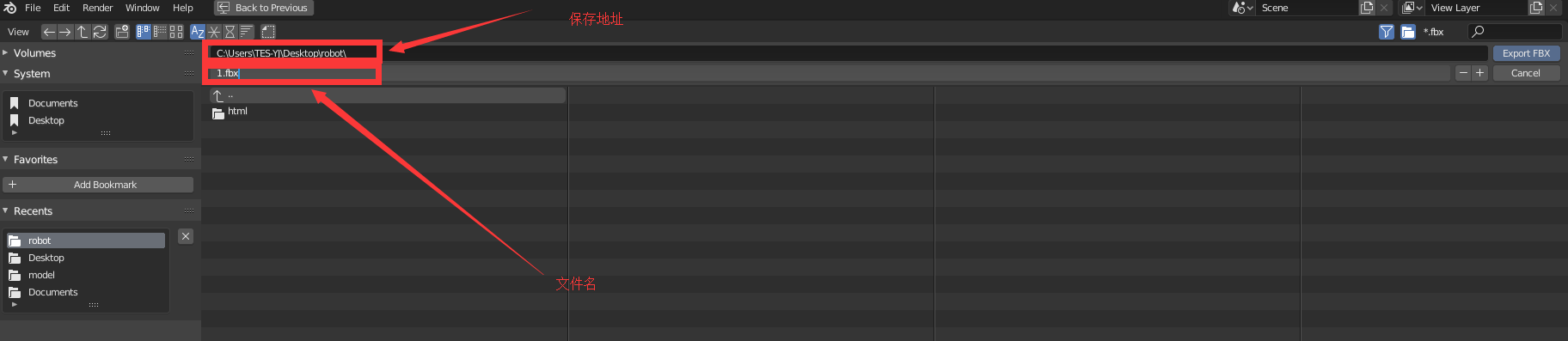

选择好保存路径和文件名，点击 Export FBX 按钮，等待 Blender 返回到模型展示页面即可

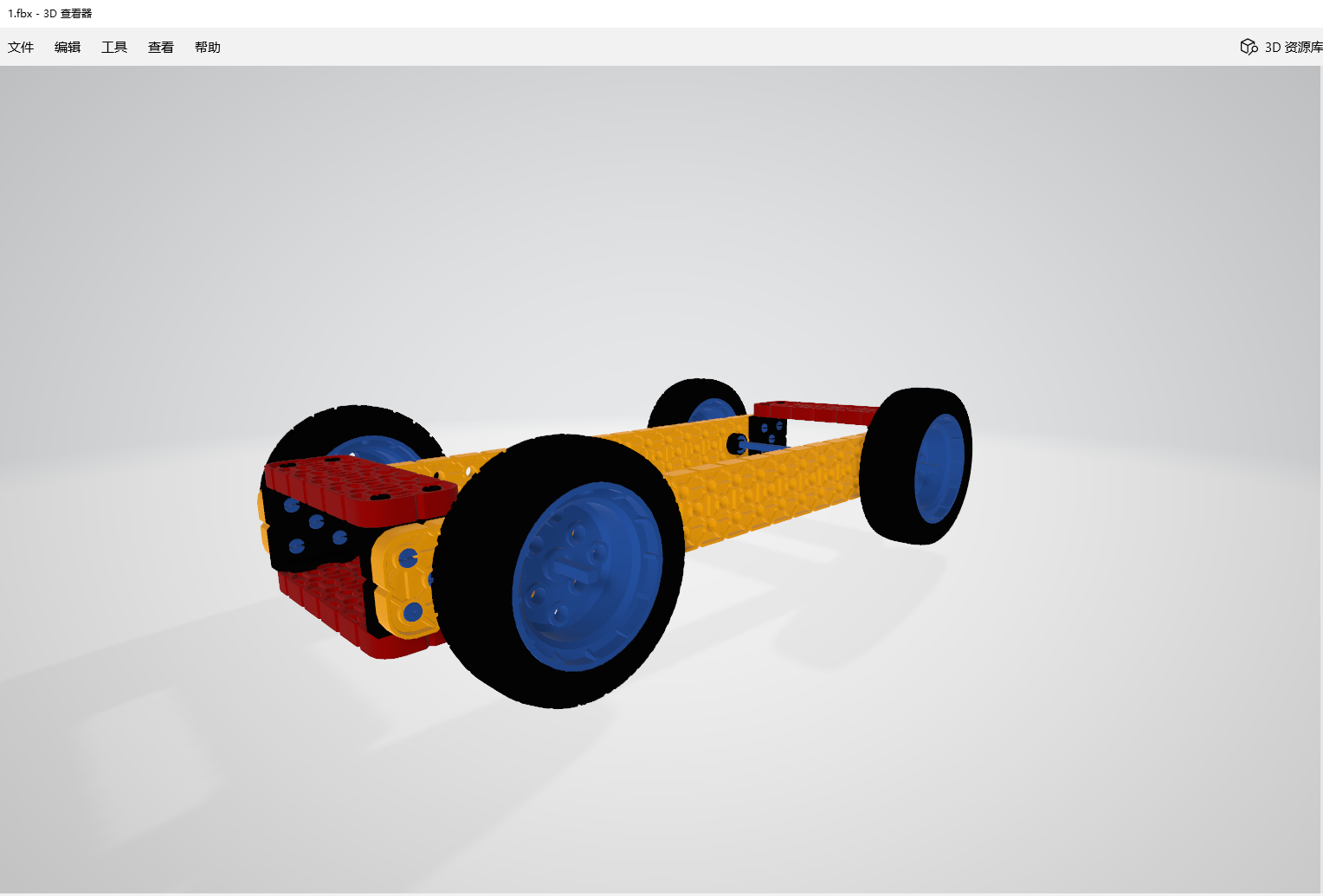

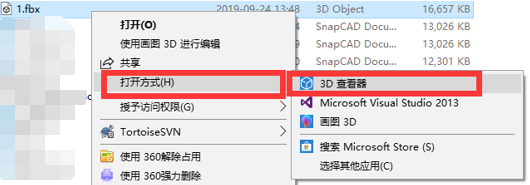

查看导出结果，若是 win10，可以用自带的 3D 查看器查看效果


五、渲染模型

参照 ThreeJS 官方文档 https://threejs.org/docs/index.html#manual/en/introduction/Creating-a-scene

实例代码结构

index.html

<html lang="en">
	<head>
		<title>FBX-3D模型观看</title>
		<meta charset="utf-8">
	</head>
	<body>
		<script type="application/javascript">
			//定义模型路径
			var fbxUrl = 'model/1.fbx'
		</script>
		<script src="js/three.min.js?v=1.0.0"></script>
		<script src="js/inflate.min.js?v=1.0.0"></script>
		<script src="js/OrbitControls.js?v=1.0.0"></script>
		<script src="js/FBXLoader.js?v=1.0.0"></script>
		<script src="js/stats.min.js?v=1.0.0"></script>
		<script src="js/3dfbx.js?v=1.0.0"></script>
	</body>
</html>
​

3dfbx.js

//3dfbx.js

var container, stats, controls;
var camera, scene, renderer, light, bbox;
var rotating = true;

init();
animate();

function init() {
    if (!fbxUrl) {
        return false;
    }
    container = document.createElement( 'div' );
    //创建div，并加载到html里，这里的document.body可以换成你想让模型加载的地方。
    document.body.appendChild( container );
    //创建场景
    scene = new THREE.Scene();
    //3D盒子
    bbox = new THREE.Box3();
    //场景背景颜色
    scene.background = new THREE.Color( 0xeeeeee );
    //半球光
    light = new THREE.HemisphereLight( 0xbbbbff, 0x444422, 1.5 );
    light.position.set( 0, 1, 0 );
    scene.add( light );
    //fbx加载器
    var loader = new THREE.FBXLoader();
    loader.load( fbxUrl, function ( obj ) {
        this.setContent(obj);
        scene.add( obj );
    }, undefined, function ( e ) {
        console.error( e );
    } );
    //创建webgl渲染器
    renderer = new THREE.WebGLRenderer( { antialias: true } );
    renderer.setPixelRatio( window.devicePixelRatio );
    renderer.setSize( window.innerWidth, window.innerHeight );
    renderer.gammaOutput = true;
    container.appendChild( renderer.domElement );
    window.addEventListener( 'resize', onWindowResize, false );
    camera = new THREE.PerspectiveCamera(45,window.innerWidth / window.innerHeight,	0.5,10000);

    controls = new THREE.OrbitControls(camera);
    // to disable pan
    controls.enablePan = false;
    // to disable zoom
    controls.enableZoom = false;
    controls.target.set(0,0,0);
    controls.update();
}

function onWindowResize() {
    camera.aspect = window.innerWidth / window.innerHeight;
    camera.updateProjectionMatrix();
    renderer.setSize( window.innerWidth, window.innerHeight );
}
//
function animate() {
    requestAnimationFrame( animate );
    if (rotating) {
        scene.rotation.y += -0.005;
    } else {
        scene.rotation.y = scene.rotation.y;
    }

    renderer.render( scene, camera );
}


function setContent(object) {

    object.updateMatrixWorld();
    const box = new THREE.Box3().setFromObject(object);
    const size = box.getSize(new THREE.Vector3()).length();
    const boxSize = box.getSize();
    const center = box.getCenter(new THREE.Vector3());

    object.position.x += object.position.x - center.x;
    object.position.y += object.position.y - center.y;
    object.position.z += object.position.z - center.z;

    this.camera.position.copy(center);
    if (boxSize.x > boxSize.y) {
        this.camera.position.z = boxSize.x * -2.85
    } else {
        this.camera.position.z = boxSize.y * -2.85
    }
    this.camera.lookAt(0, 0, 0);
}
​

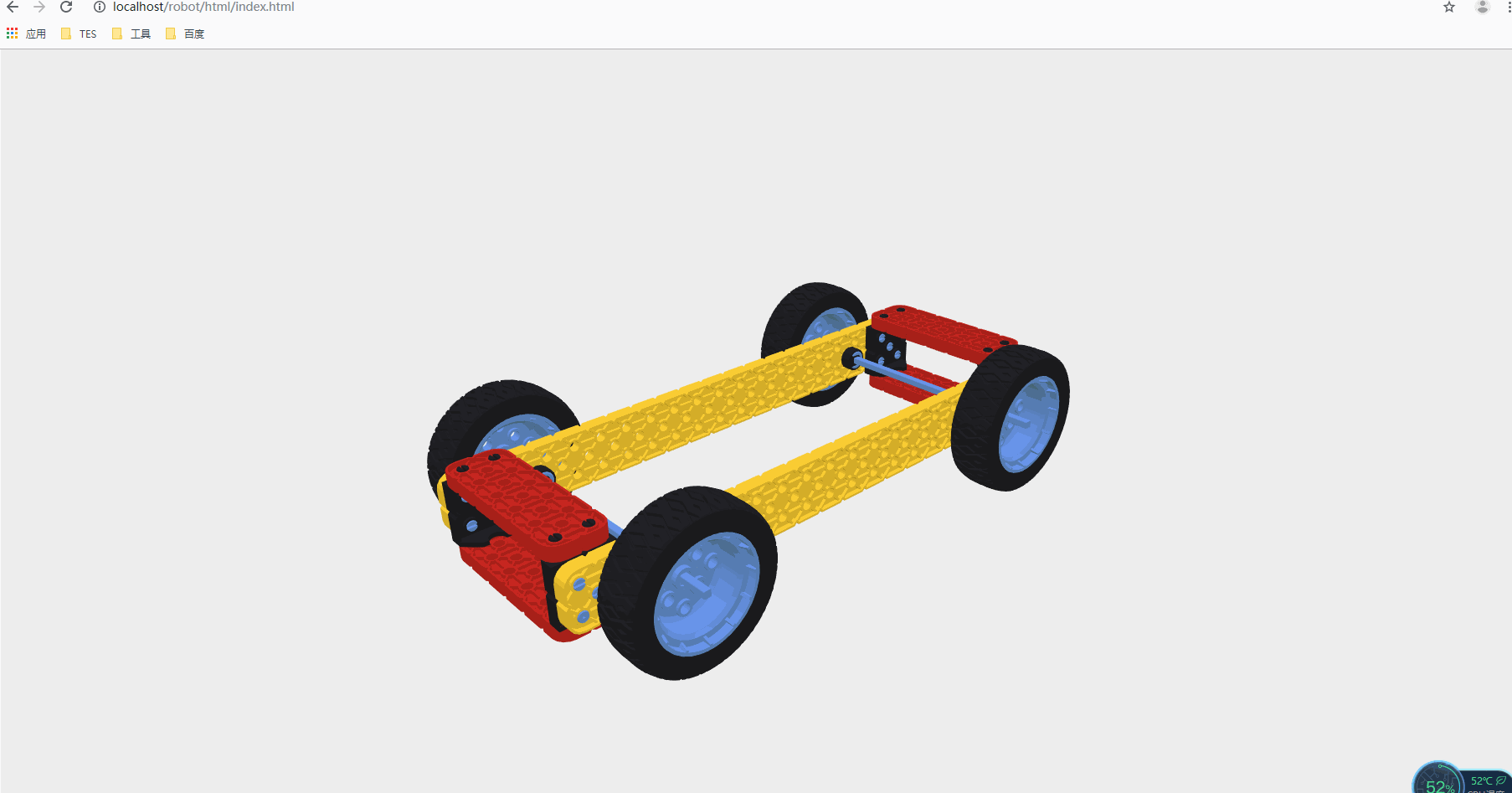

浏览器最终效果：
