汉朔价签 MCU：TLSR8359 老 6

我用的是 2.9 寸三色

型号：Steller-L3@ E31A

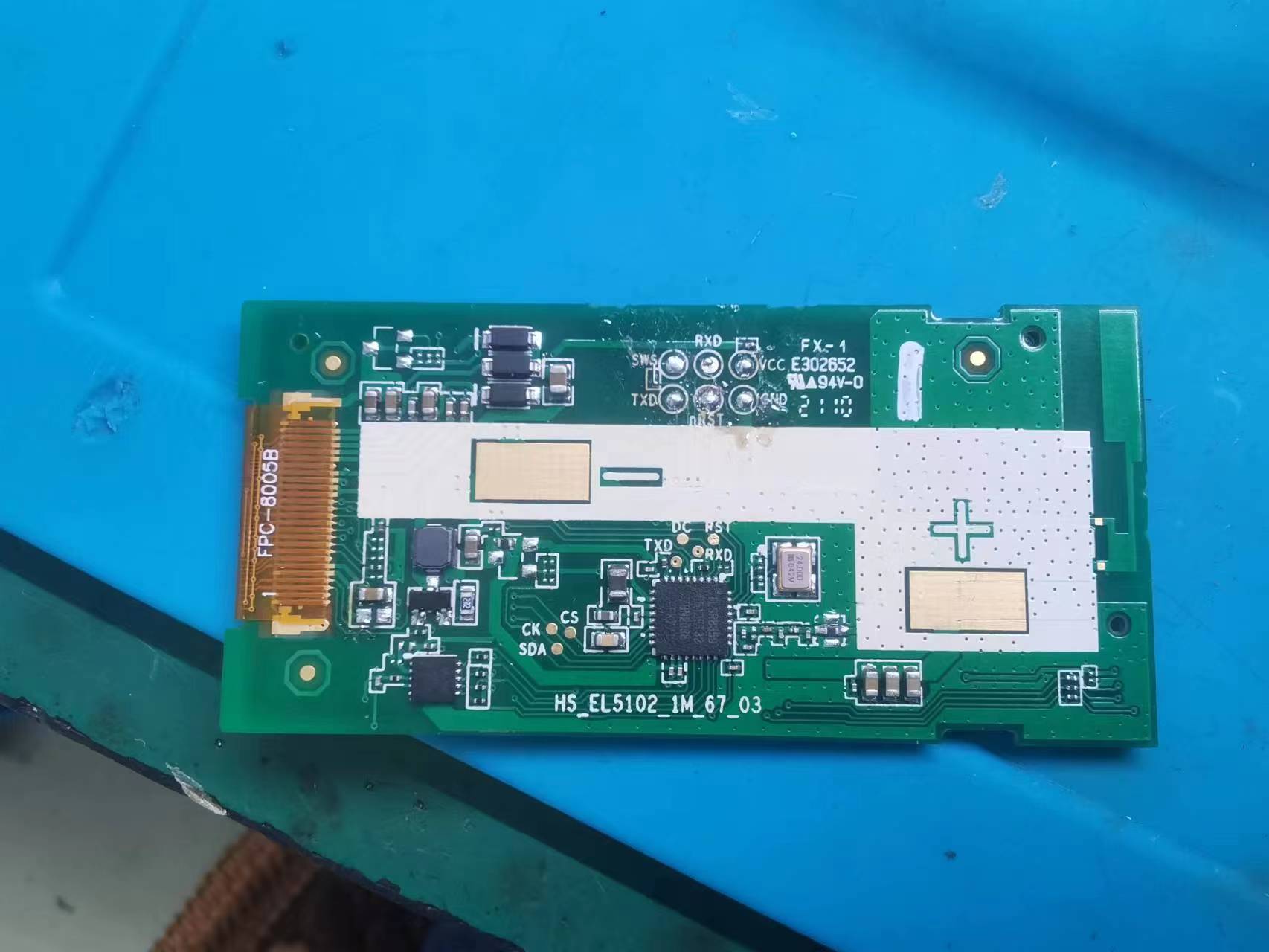

板号：HS_EL5120_9M
MCU: TLSR8359F512ET32
屏幕：三色/黑白红

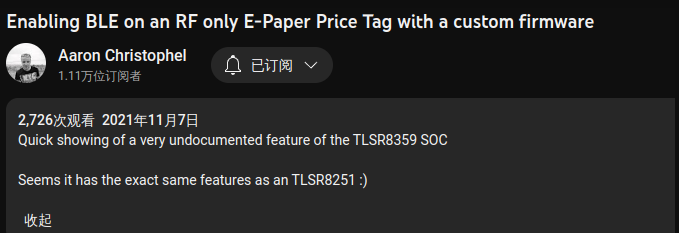

TLSR8359 这个芯片很有意思，芯片 TLSR8359 官网说明，文档，各种信息都没有说有 bluetooth,外国大佬逆向发现这 soc 带低功耗蓝牙 BLE,这是什么操作？？

开始：

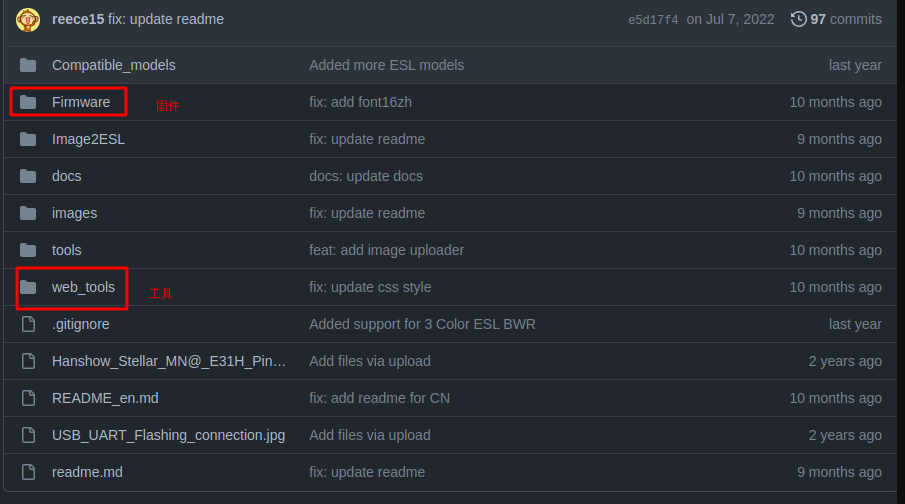

• 先下载代码和工具：https://github.com/reece15/stellar-L3N-etag

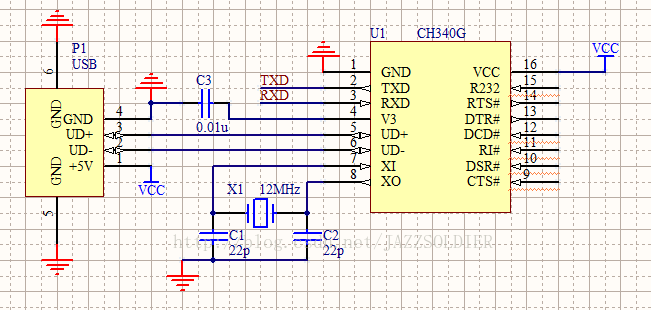

• 用 usb 转 ttl 工具得有 RTS 的，PL2303HX 没有 RTS，我用的 CH340G，第 14 脚就是 RTS

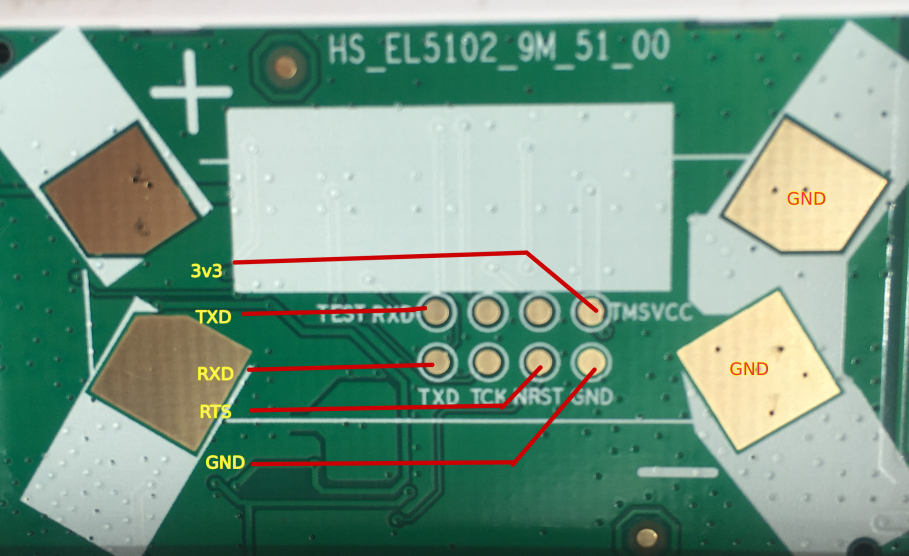

• 价签连线图


  编译固件

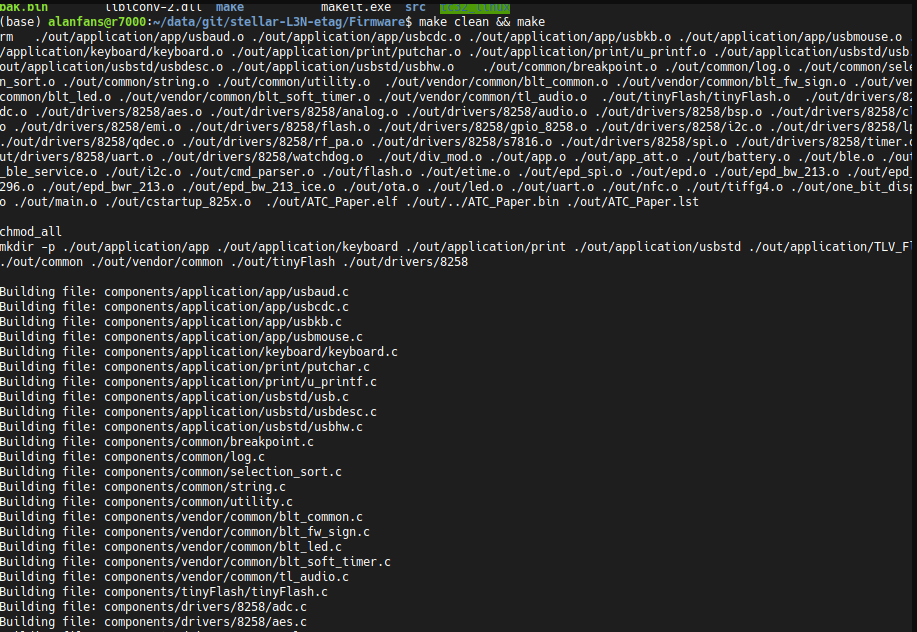

1. 进入 Firmware 目录运行命令：make clean && make 得到 bin 文件


• windows 可以用

makeit.exe clean && makeit.exe -j

2. 打开 https://atc1441.github.io/ATC_TLSR_Paper_UART_Flasher.html

• 波特率选择默认 460800，Atime 默认，文件选择刚才编译出来的 bin 文件
• 先点击 unlock,再点击 write to flush,等待完成。成功后，屏幕会自动刷新，如果不自动刷新可以用 RTS 线与 GND 连接一下
• 注意事项：CH340G 上可以不焊 RTS，刷机时一定要连接，刷机时 ttl 板会闪蓝灯，价签也会闪蓝灯，

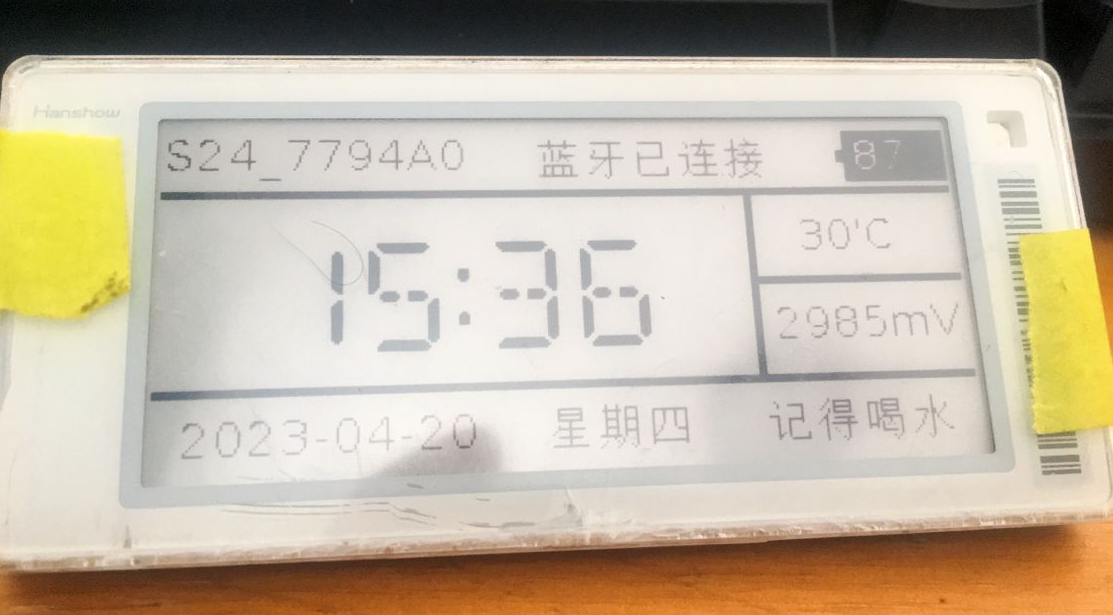

• 刷完会有 S24_XXXXXX 的信息在屏幕上，没有就看固件有没有问题，我这个价签并没有 nfc,所以我注释了 app.c 里的 init_nfc()

#include <stdint.h>
#include "tl_common.h"
#include "app.h"
#include "main.h"
#include "drivers.h"
#include "stack/ble/ble.h"
#include "vendor/common/blt_common.h"

#include "battery.h"
#include "ble.h"
#include "flash.h"
#include "ota.h"
#include "epd.h"
#include "etime.h"
#include "bart_tif.h"

RAM uint8_t battery_level;
RAM uint16_t battery_mv;
RAM int16_t temperature;

// Settings
extern settings_struct settings;

_attribute_ram_code_ void user_init_normal(void)
{                            // this will get executed one time after power up
random_generator_init(); // must
init_time();
init_ble();
init_flash();
//  init_nfc();

}

3. 蓝牙操作

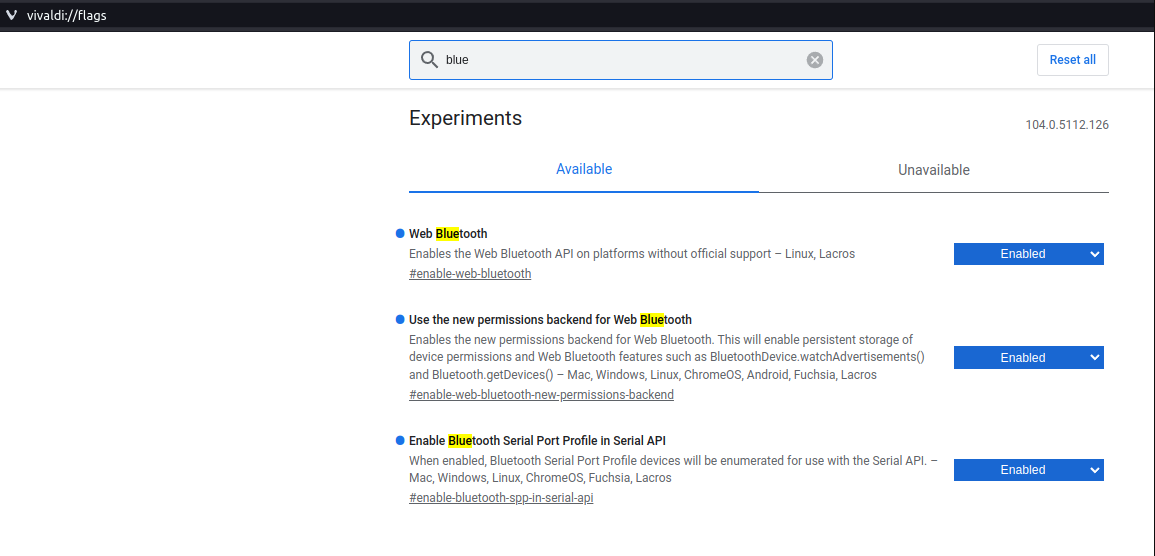

• 浏览器要打开蓝牙选项不然报错 chrome://flags

•

• 浏览器自带的蓝牙调试地址 chrome://bluetooth-internals/

• 1. 运行 cd web_tools && python -m http.server 9000

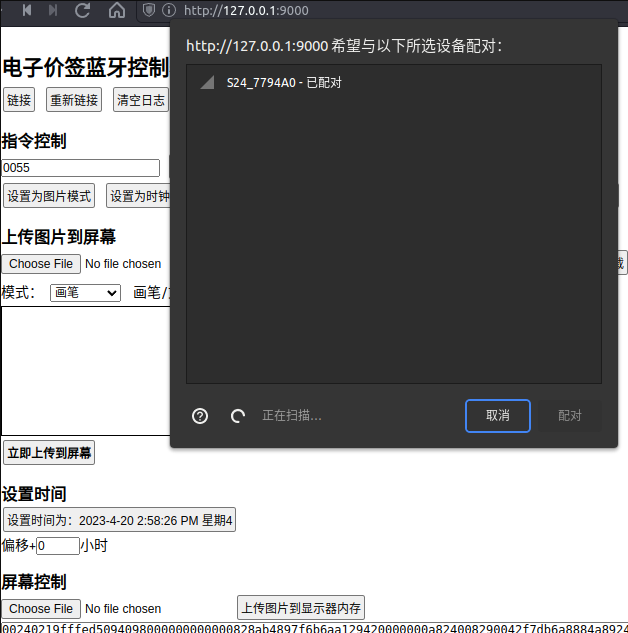

• 2. 打开 http://127.0.0.1:9000 后在页面上链接蓝牙
• 2.

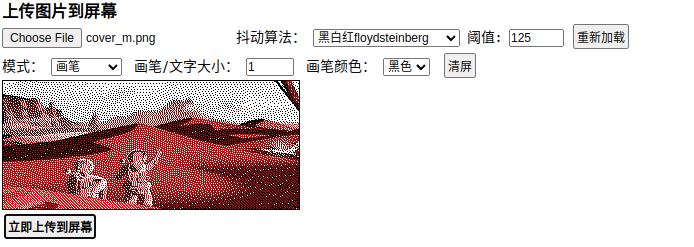

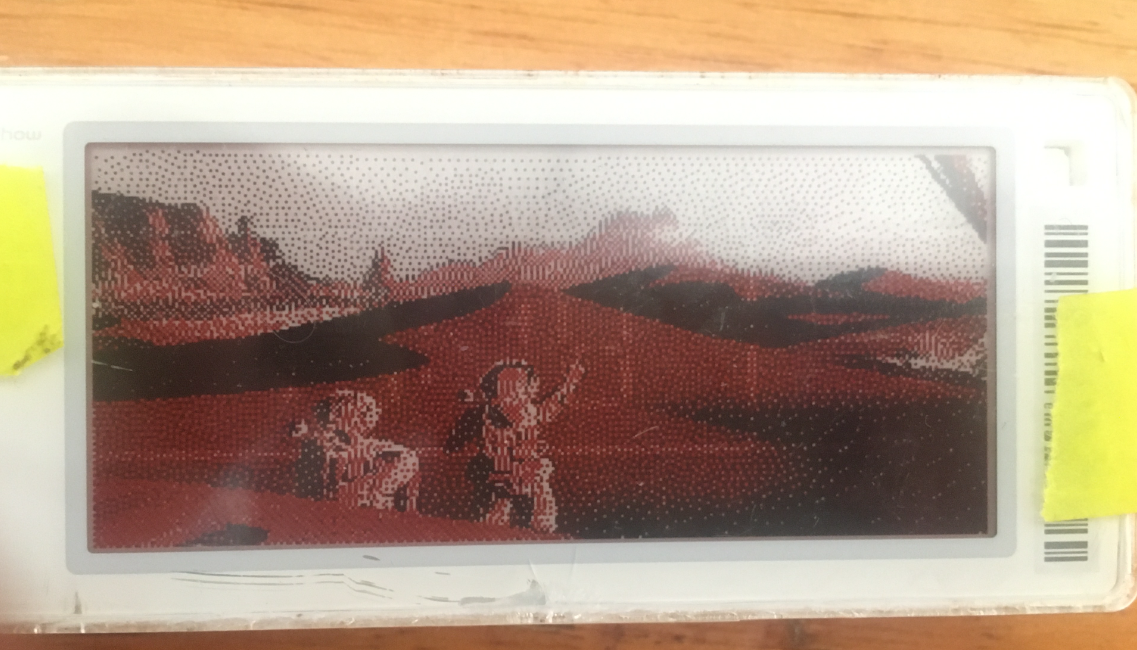

• 3. 愉快上传图片了

4. OTA 升级： https://atc1441.github.io/ATC_TLSR_Paper_OTA_writing.html

相关来源：
https://github.com/reece15/stellar-L3N-etag
http://javabin.cn/2022/epaper.html
https://blog.csdn.net/u010752777/article/details/128591045
https://github.com/CursedHardware/hanshow
https://oshwhub.com/article/research-of-hanshow-epaper
http://wiki.telink-semi.cn/wiki/chip-series/TLSR835x-Series/
http://wiki.telink-semi.cn/doc/ds/DS_TLSR8359-E_Datasheet%20for%20Telink%20ULP%202.4GHz%20RF%20SoC%20TLSR8359.pdf
